卡特彼勒D9H裂土器配套液压油缸结构

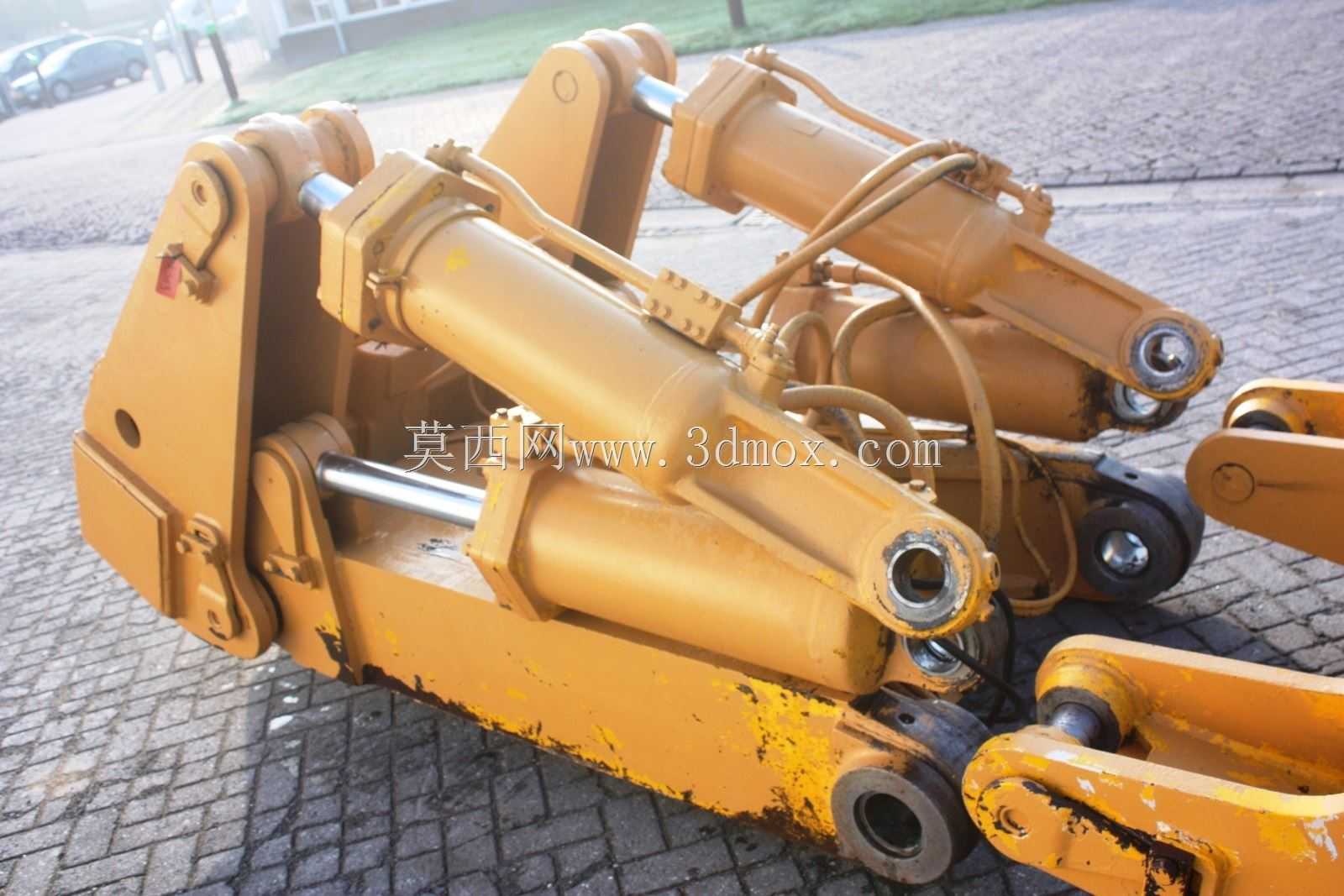

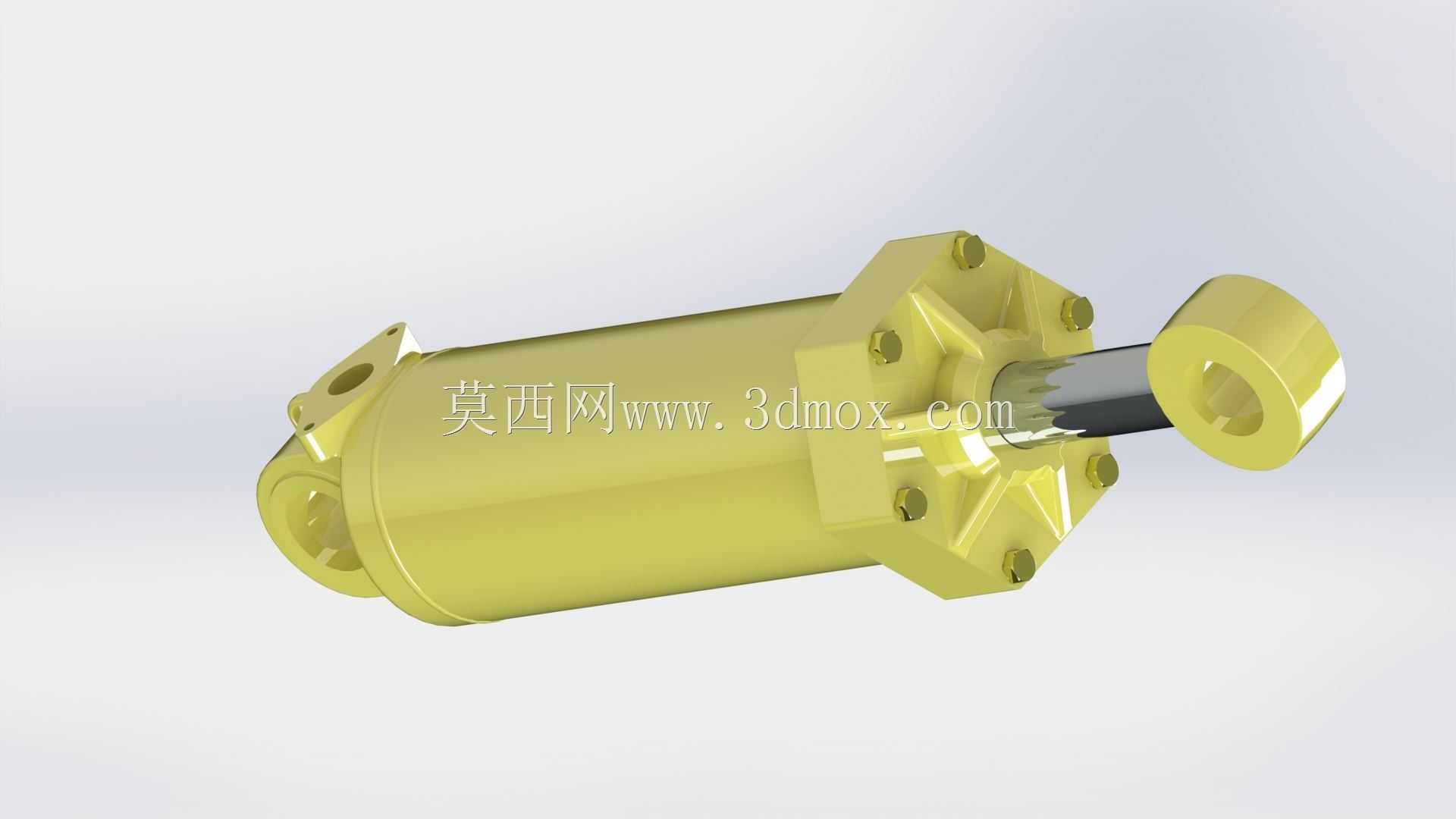

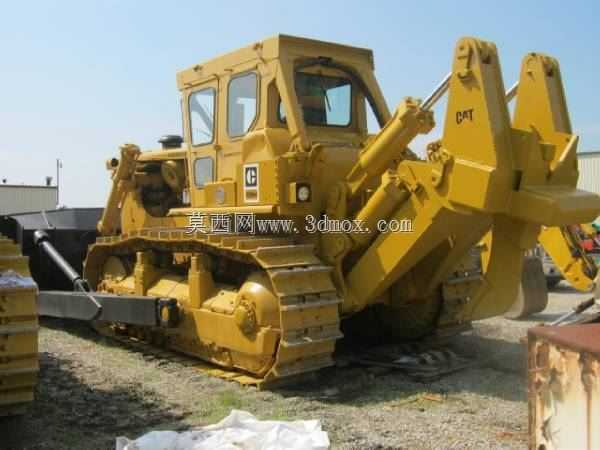

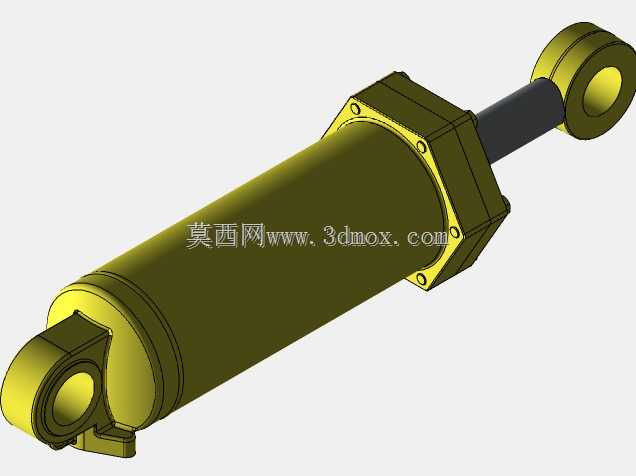

　　在重型土方作业、矿山表层剥离、硬质地层破碎施工场景中，履带式推土机配套的裂土器是核心作业属具，而驱动裂土器完成齿尖入土、破土撬松、抬升复位动作的液压油缸，直接决定了整套属具的作业效率与负载能力。这款适配卡特彼勒D9H机型的裂土器液压油缸，在设计阶段完全匹配大马力推土机的重载作业工况，没有沿用通用液压油缸的轻量化设计思路，所有结构参数都围绕裂土作业的冲击负载、持续高压工况做了针对性强化。从安装边界来看，油缸缸筒端采用铰接耳轴结构，耳轴的同轴度公差控制在0.02mm以内，安装时直接与推土机尾部的裂土器支架铰接座配合，不需要额外加装过渡连接块，铰接孔内预留了标准润滑脂注油通道，可在设备日常维保过程中直接注油减少销轴磨损；

　　活塞杆伸出端采用法兰式耳环连接，耳环端面到缸筒最大伸出状态下的整体长度，完全匹配D9H机型裂土器的最大开度行程，不会出现行程过短导致裂土深度不足，或是行程过长导致结构干涉的问题。缸体外部的六角安装法兰采用整体锻造后机加工成型，法兰上的螺栓孔位置度严格匹配主机端的安装孔位，安装时螺栓可直接穿入紧固，不需要现场配钻修配，法兰与缸筒的连接采用焊接后整体去应力处理，避免重载冲击下焊缝开裂。从功能特性来看，这款油缸为双作用单活塞杆结构，无杆腔进油时驱动活塞杆伸出，带动裂土器齿尖向下切入硬质土层或是风化岩层，有杆腔进油时活塞杆回缩，带动裂土器抬升完成复位，两个油口的位置设置在缸筒侧上方，既避开了作业过程中碎石飞溅的撞击区域，

　　也方便现场连接液压管路，油口规格匹配主机原有液压管路的接头尺寸，更换时不需要重新适配管路接头。油缸内部的活塞密封采用组合式密封结构，可承受作业过程中瞬间出现的压力峰值，避免高压冲击下密封件失效导致内泄，活塞杆表面做了镀硬铬处理，镀层厚度满足户外多尘、多碎石工况的耐磨要求，即使作业过程中被少量飞溅碎石刮蹭，也不会轻易出现镀层脱落导致漏油的问题。在实际作业过程中，裂土器作业时会遇到土层硬度不均的情况，经常出现瞬间负载陡增的冲击，这款油缸的缸筒壁厚比同行程通用液压油缸厚15%左右，缸筒内壁的珩磨精度达到H8级公差，既保证了活塞运动的顺畅性，也能承受瞬间超压带来的缸筒胀形风险。设计过程中还考虑了野外作业的维保便利性，

　　油缸两端的导向套采用可拆卸式结构，当导向套密封出现磨损时，不需要将整个油缸从设备上完全拆解，只需要拆开端部压盖即可更换密封件，大幅减少了野外施工的维保停机时间。从安装适配性来说，这款油缸的重心位置与主机原有安装位的重心完全重合，安装后不会出现偏载导致的活塞杆偏磨问题，油缸的最小安装距适配裂土器完全抬升时的铰接点间距，最大安装距对应裂土器达到最大裂土深度时的铰接点间距，整个行程范围内油缸的摆动角度不会超过铰接结构的允许范围，避免出现活塞杆受侧向力弯曲的故障。在结构细节上，缸筒外部没有多余的突出结构，避免作业过程中被碎石、树根等异物勾挂造成损坏，所有外露的金属表面都做了防锈涂层处理，适配户外潮湿、多粉尘的作业环境，即使长期在露天工地存放，也不会轻易出现锈蚀卡滞的问题。
