光伏组件用MC4线缆连接插头结构

　　这款MC4连接器是光伏电站系统中直流侧线缆连接的核心适配部件，主要应用于分布式户用光伏、集中式地面电站、工商业屋顶光伏等场景的组件串接、汇流箱进线、逆变器直流端接线环节，承担着光伏组件之间、组件与汇流设备之间的直流电能传输任务，是光伏系统中用量极大的基础电气连接元件。从实际工程使用角度看，这类连接器直接暴露在户外环境中，需要长期耐受紫外线照射、高低温交变、雨水侵蚀、风沙磨损，因此结构设计上首先考虑的是环境适应性与连接可靠性，避免出现接触电阻过大、绝缘失效、接头松脱等引发直流拉弧的安全隐患。

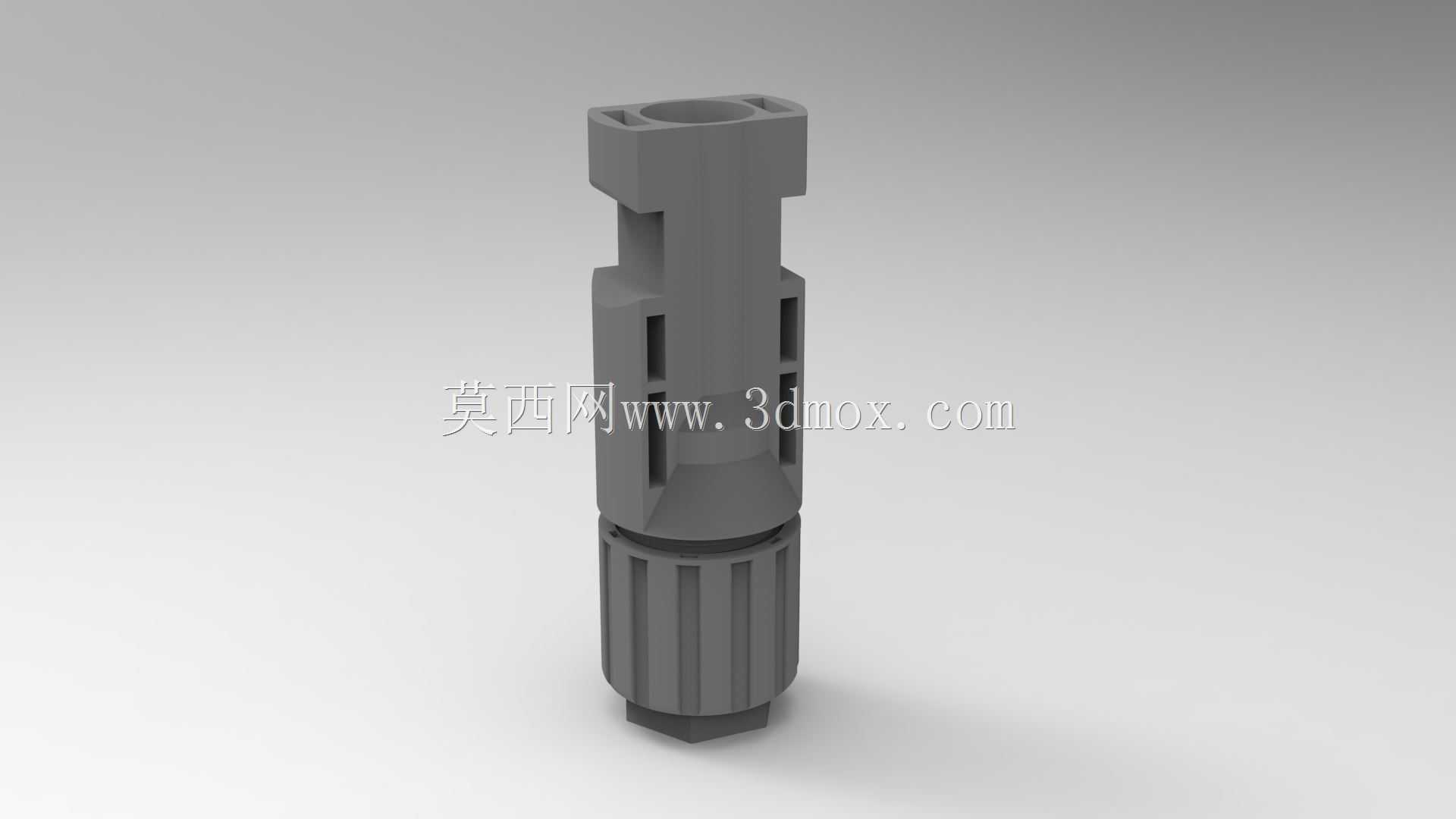

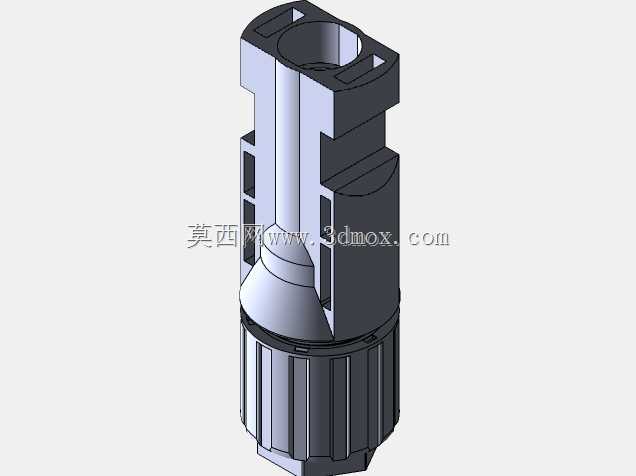

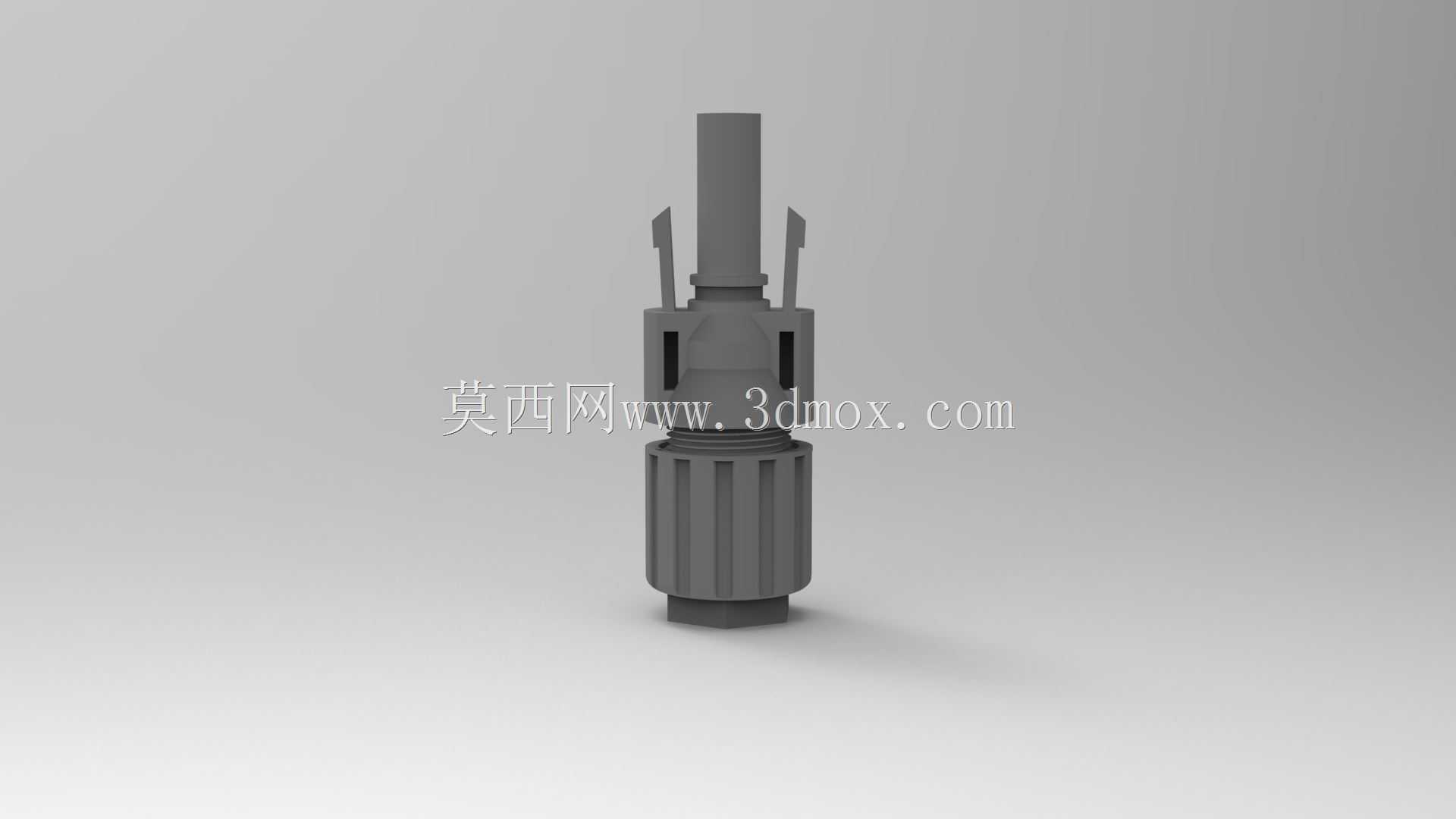

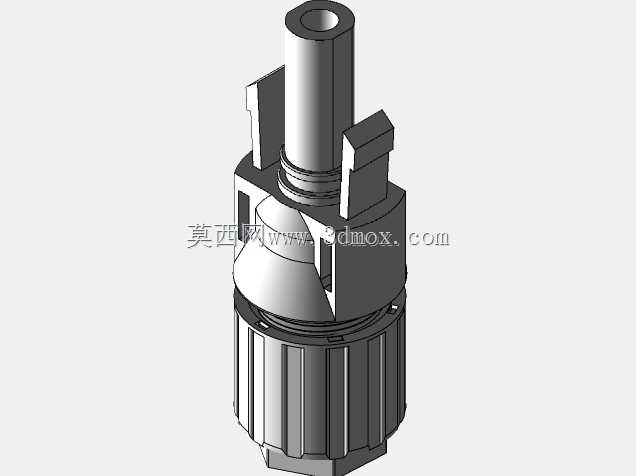

　　产品整体采用公母对插的卡扣式锁紧结构，插合到位后两侧的弹性卡爪会自动卡入对接端的限位槽内，无需额外紧固件即可实现防松脱，现场施工时仅需手动按压卡爪即可完成插拔，不需要专用工具就能完成组件串接作业，大幅提升高空作业、屋面施工的安装效率。接头尾部的滚花螺帽是线缆锁紧结构，旋紧后会通过内部的橡胶密封环抱紧线缆外护套，实现IP67级的防护效果，能够阻止雨水、沙尘进入接头内部的导电接触区域，避免长期使用后出现铜件氧化、接触电阻升高的问题。

　　设计过程中，导电插芯采用了镀锡铜材质的插合结构，公端为实心插针、母端为带弹性收口的插套，插合后接触面积充足，能够承载光伏系统常规的直流电流，降低通流过程中的温升；外部绝缘壳体采用耐候性工程塑料注塑成型，具备抗紫外线、耐老化、阻燃的特性，能够在-40℃到85℃的环境温度范围内长期保持结构强度与绝缘性能，不会出现壳体脆裂、绝缘性能下降的问题。接头的线缆适配端针对光伏专用的PV1-F线缆做了尺寸匹配，常规适配4平方、6平方的光伏直流线缆，压接部位预留了足够的压接长度，施工时将线缆剥除对应长度的绝缘层后插入插芯尾部的压接筒，使用专用压线钳完成六边形压接即可实现线缆与插芯的可靠连接，压接后不会出现线缆拉脱、虚接的问题。

　　从安装边界尺寸来看，这款连接器插合后的整体外径控制在常规光伏组件边框出线孔的适配范围内，不会出现接头无法穿过组件出线孔、与组件边框干涉的问题；接头轴向长度也做了优化，在组件背面布线时不会因为接头过长导致线缆弯折半径过小，损伤线缆内部铜芯。两侧的卡爪解锁按压区域做了防滑纹理设计，施工人员佩戴劳保手套也能顺利按压解锁，不会出现打滑无法拆卸的问题。滚花螺帽的防滑齿深度经过优化，手动旋紧时能够提供足够的摩擦力，不需要扳手就能达到要求的锁紧力矩，同时也不会因为螺帽过紧导致后期维护拆卸困难。

　　在实际电站运维过程中，这类连接器的结构一致性直接影响系统的长期可靠性，建模过程中严格还原了卡爪的弹性形变空间、插芯的同轴度、密封槽的尺寸公差，确保虚拟装配过程中能够模拟实际插合的干涉情况，验证结构设计的合理性。比如卡爪的厚度与倾斜角度直接决定了插合力与拉脱力的大小，角度过小会导致插合过紧、现场施工困难，角度过大则会导致锁紧力不足、大风或者线缆拉扯时出现松脱；密封环的压缩量也经过反复校核，压缩量过大则螺帽旋紧阻力大，压缩量过小则无法达到要求的防护等级，这些细节结构都在三维模型中做了精准还原，能够为后续的开模生产、施工工艺验证提供准确的数字参考。
