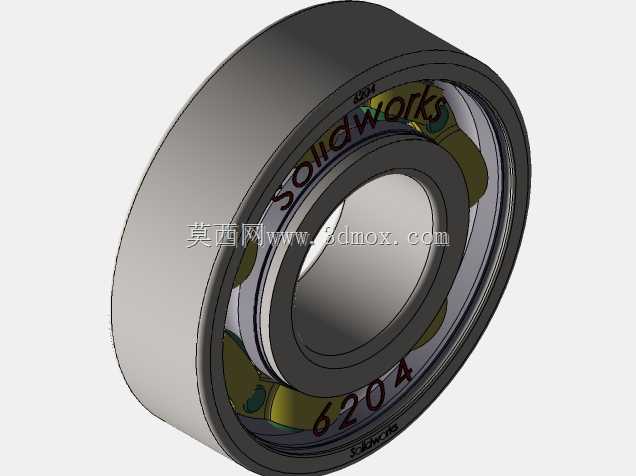

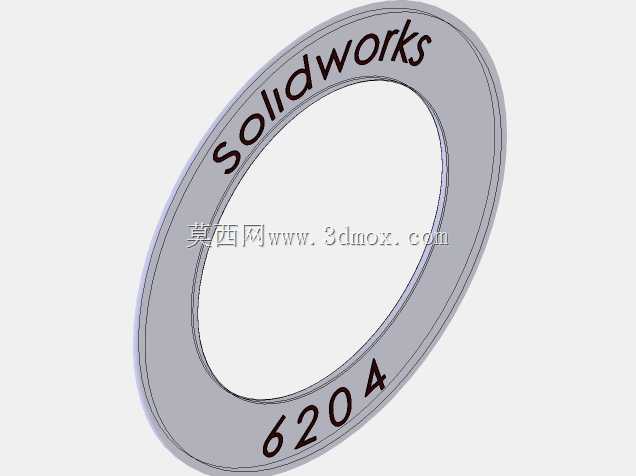

深沟球滚动轴承6204结构三维建模

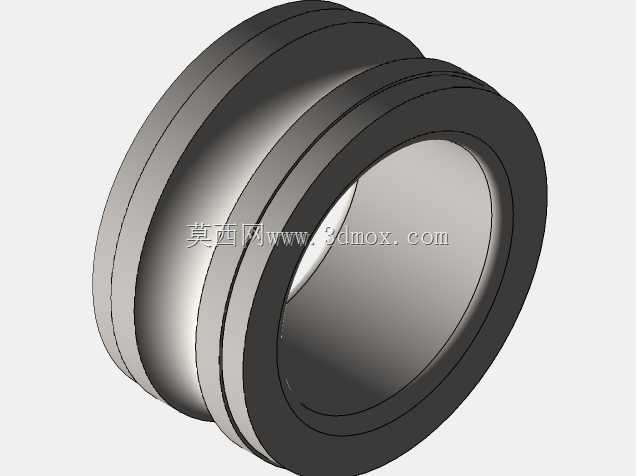

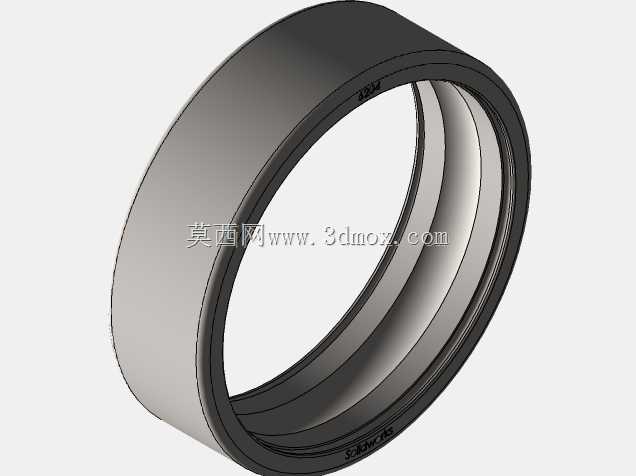

　　在常规中小型机电传动系统的设计选型环节，6204规格的深沟球轴承是出现频次极高的支承类零件，不管是普通异步电机的输出端支承、小型皮带输送机的辊筒两端定位、台式钻床的主轴中段支撑，还是家用小型农机的旋转轴限位，都能见到这类轴承的应用场景。这类轴承的核心作用是承接旋转轴传递过来的径向载荷，同时也能承受一定比例的双向轴向载荷，在安装空间受限、轴向窜动量要求严格的传动节点上，它的结构特性刚好能匹配多数工况的使用需求。从结构设计的逻辑来看，这类轴承的建模需要严格匹配实际安装的边界尺寸，内圈的孔径直接对应配合轴的轴径公差带，通常选用基孔制的过渡配合来保证轴转动时内圈与轴同步旋转，避免出现跑内圈的磨损问题；外圈的外径则对应安装座的轴承室尺寸，

　　多采用基轴制的间隙或者过渡配合，方便装配时的压装操作，同时保证外圈在轴承室内不会出现无规则的周向窜动。本次建模的6204轴承，外形尺寸严格遵循通用标准，内径20mm、外径47mm、整体宽度14mm，这个尺寸边界是选型时首先要确认的核心参数，设计安装位时，轴肩的高度不能超过内圈的挡边高度，轴承室的台阶深度也不能顶到外圈的密封端面，否则装配后会出现轴承卡滞、旋转阻力过大的问题，严重时还会导致滚动体与滚道的异常磨损，大幅缩短轴承的实际使用寿命。建模过程中，需要重点还原保持架与滚动体的相对位置关系，深沟球轴承的滚道是在内圈和外圈的对应位置加工出的弧形凹槽，凹槽的曲率半径略大于钢球的半径，这样既可以保证钢球在滚道内顺畅滚动，

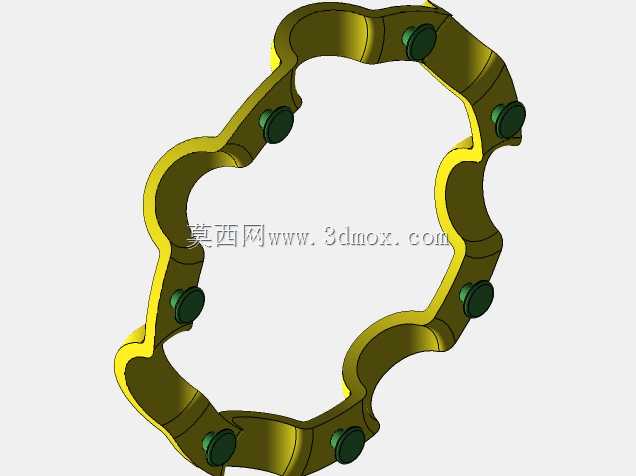

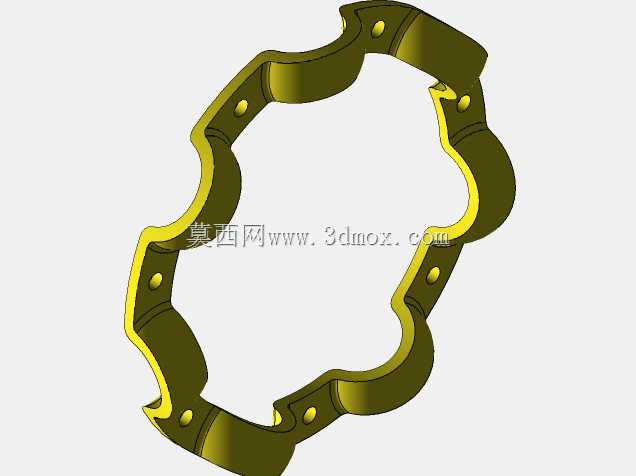

　　又能在承受轴向力时提供足够的接触支撑面。保持架的作用是均匀分隔每一颗钢球，避免相邻钢球在旋转过程中直接接触产生摩擦和碰撞，建模时要保证每个兜孔的间隙均匀，钢球在兜孔内有足够的活动余量，不会出现卡滞的情况。从实际应用的角度出发，这类开式或者带密封的6204轴承，适用的转速区间覆盖了多数民用和工业小型设备的需求，在润滑条件良好的情况下，能够长期稳定运行，不需要频繁维护。在做整机的三维装配时，这类轴承的模型不需要做过度的细节简化，要准确还原内圈、外圈、钢球、保持架的相对位置关系，这样在做干涉检查的时候，才能准确判断轴肩、轴承端盖、密封件等相邻零件是否会和轴承产生装配干涉，避免实际加工装配时出现零件报废的问题。

　　很多刚接触结构设计的人员在选型这类轴承时，往往只关注内径尺寸是否匹配，忽略了宽度和外径的安装边界，或者在设计轴肩时没有预留足够的拆卸空间，导致后续轴承更换时无法用拉马顺利拆卸，只能通过破坏性方式拆除，损伤轴和轴承室的配合面。在建模时还原轴承的完整结构，也能帮助设计人员提前预判这些装配和维护环节可能出现的问题，在设计阶段就预留好对应的拆卸工艺缺口、润滑通道等结构。另外，这类轴承的安装通常采用热装或者冷压的方式，内圈加热温度不能超过材料的回火温度，否则会导致滚道硬度下降，影响轴承的承载能力，建模时虽然不需要体现热处理的参数，但准确的尺寸模型是后续做装配工艺模拟、公差分析的基础，只有模型尺寸和实物完全一致，后续的工程图输出、装配指导文件编制才有实际的参考价值。在输送线、小型风机、齿轮箱的低速轴端，这类轴承的应用尤为普遍，它的结构简单、采购成本低、互换性强，只要安装和维护得当，能够满足多数常规工况的使用需求，不需要选用特殊定制的非标准轴承，能够有效降低整机的生产和后期维护成本。
