T-Y型通风管道集气罩结构设计

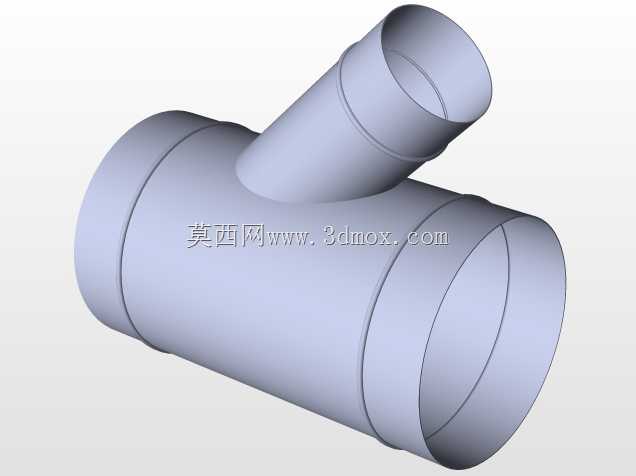

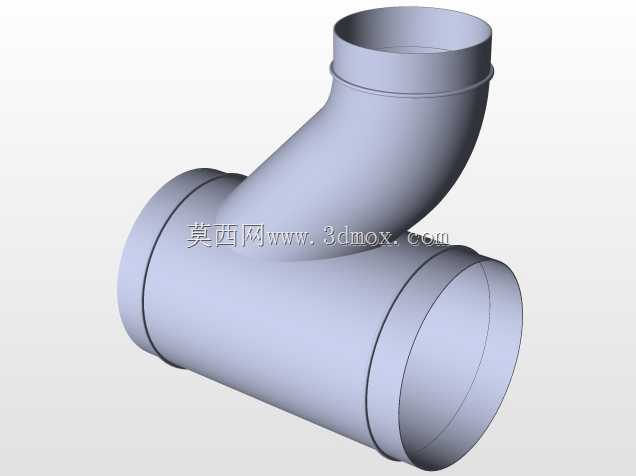

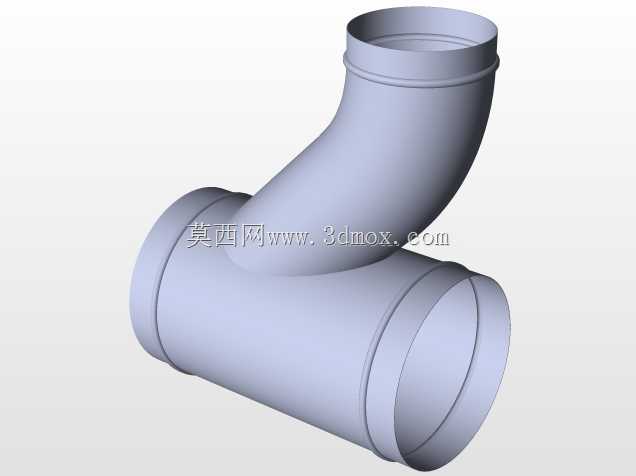

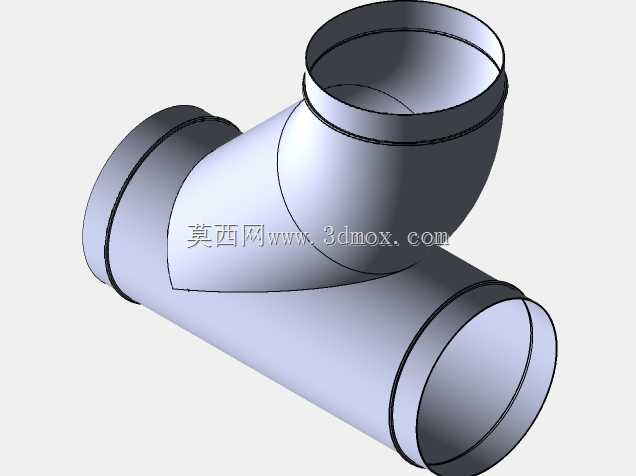

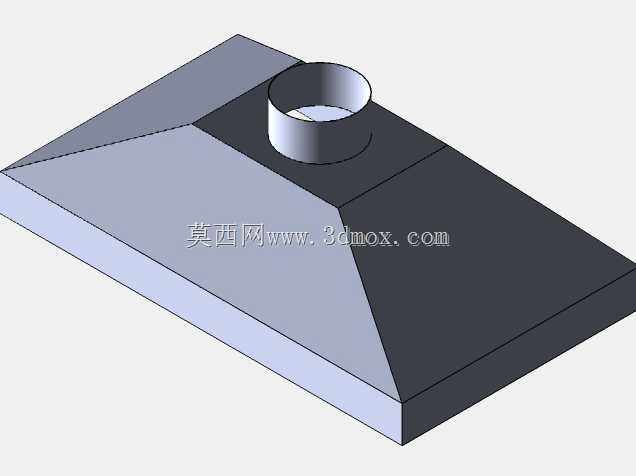

　　在工业通风除尘、车间废气收集、商用厨房排油烟等场景中，这类T-Y型风管集气罩是管路系统前端的核心气流收集构件，不同于等径直连的管路接口，它的核心作用是在大面域范围内收拢分散气流，将低速无序的含尘、含油烟或需置换的空气高效导入竖向排风管道，避免气流在集气区域形成涡流造成收集效率下降。从实际工程应用来看，这类构件常安装在产尘工位上方、商用厨房灶台顶部、工业设备散热排风出口位置，前端覆盖的集气面尺寸需要匹配产尘或产烟区域的边界，通常要比污染源外轮廓单边宽出150-200mm，才能保证横向扩散的气流不会从罩体边缘逃逸。

　　设计这类构件时，首先要考虑气流的流动阻力特性，罩体的斜面过渡角度不能设置过陡，通常斜面与水平面的夹角控制在30°-45°区间，角度过大会导致气流在斜面拐角处形成局部涡流，增大整个排风系统的沿程阻力，额外提高风机的运行负载；角度过小则会导致罩体整体高度过高，挤占安装空间，在层高受限的车间或商用厨房内无法完成布设。顶部的圆形接口尺寸需要匹配对接的竖向风管直径，接口处预留10-20mm的直边段，方便现场施工时通过法兰或者抱箍完成密封连接，避免接口处漏风导致收集效率下降。

　　从结构强度角度考虑，这类罩体通常采用薄钢板或者不锈钢板弯折焊接成型，板材厚度根据罩体整体尺寸选择，单边长度小于1m的罩体可选用0.8-1.2mm厚度的板材，尺寸更大的罩体需要在罩体边缘、斜面拼接位置增加加强筋，避免风机运行时罩体产生共振异响，同时防止长期使用后板材受重力作用出现变形，导致拼接缝隙漏风。罩体底部的平直边需要做折边处理，一方面可以提升边缘的结构刚度，另一方面可以避免施工安装过程中锋利的板材边缘划伤作业人员。

　　安装边界方面，这类集气罩的悬挂高度需要根据排风风速匹配，通常罩口距离污染源的高度控制在罩口长边尺寸的0.5倍以内，高度过高会导致气流收集范围扩散，外部无关空气被大量吸入排风系统，降低废气或油烟的收集浓度，提升后续处理设备的运行负荷；高度过低则会影响下方的作业操作空间，比如厨房场景下会阻碍厨师操作厨具，工业工位场景下会影响工件的吊装与加工作业。顶部的圆形风管接口需要与竖向风管保持同轴度偏差不大于5mm，避免接口错位导致气流方向突变产生额外阻力，接口位置的密封垫需要选用耐温、耐油的材质，在厨房排油烟或者高温废气收集场景下，普通橡胶密封垫长期使用会老化开裂，造成漏风漏油的问题。

　　在气流组织设计上，这种T-Y型的过渡结构相比方接圆的直锥形罩，更适合长条形的污染源布设场景，比如长条形的焊接生产线、多灶台并排的商用厨房，罩体可以沿污染源长度方向延伸，通过顶部单管接口完成排风，不需要在每个点位单独设置排风支管，能够大幅简化管路系统的布设复杂度，减少管路材料的使用量，同时降低整个系统的阻力损失。设计时需要根据罩口的总集气面积计算所需的排风量，保证罩口面的平均风速控制在0.5-1.5m/s区间，针对不同的污染源特性调整风速参数，收集较重的工业粉尘时风速取上限，收集轻质油烟或常温散热空气时风速取下限，避免风速过高吸走工位上的轻质工件或者物料。

　　从建模细节来看，这类构件的弯折位置需要预留板材折弯的工艺圆角，不能直接做直角拼接，一方面是符合钣金加工的工艺要求，避免折弯处板材出现应力开裂，另一方面圆角过渡能够减少气流在弯折处的阻力，让气流更顺畅地汇入顶部的圆形风管。罩体的拼接焊缝需要设置在斜面的拼接位置，焊接完成后做打磨平整处理，避免焊缝位置凸起干扰气流流动，同时防止长期使用后焊缝位置积留油污或者粉尘，造成清理困难。在有防腐要求的场景下，比如化工车间的废气收集罩，板材表面还需要做喷塑或者镀锌处理，提升构件的抗腐蚀能力，延长整体使用寿命。
