JIS标准法兰式柔性橡胶接头结构设计

　　在民用建筑给排水、化工流体输送、暖通空调循环水、船舶管路系统等多个工程场景中，管路的位移补偿与振动隔离一直是管路设计环节需要重点考量的内容，法兰式柔性橡胶接头正是针对这类需求开发的核心管路元件。这款适配JIS 10K压力等级的双法兰橡胶接头，覆盖4英寸与5英寸两个常用管路通径规格，可直接匹配对应通径的日标法兰管路，无需额外制作转换连接件，能有效降低现场安装的适配成本。

　　从实际功能层面看，该元件的核心作用分为两个维度：其一为位移补偿，管路系统在运行过程中，会因流体温度变化产生热胀冷缩，设备运行产生的振动会带动管路接口出现小幅偏移，地基沉降也会带来管路对接面的错位，这类位移如果没有补偿元件吸收，会在管路焊缝、法兰密封面处产生持续的附加应力，长期运行后极易出现密封失效、管路开裂甚至设备接口损坏的问题，橡胶接头凭借橡胶本体的弹性变形能力，可吸收轴向、横向、角向三个维度的位移量，补偿范围覆盖管路安装偏差与运行位移，切断应力传递路径。其二为振动降噪，水泵、制冷机组、压缩机等动设备运行时会产生沿管路传递的机械振动，以及流体脉动带来的管路振动，橡胶材质的内阻尼特性可有效衰减振动波的传递效率，降低管路系统的结构传声，减少振动对沿线精密仪表、管路支吊架的冲击，提升整个管路系统的运行稳定性。

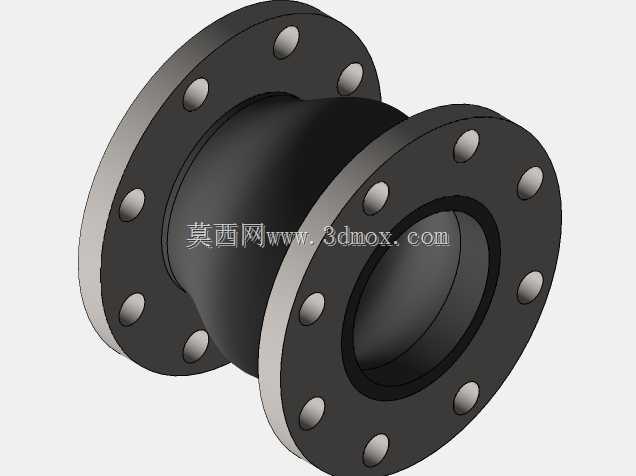

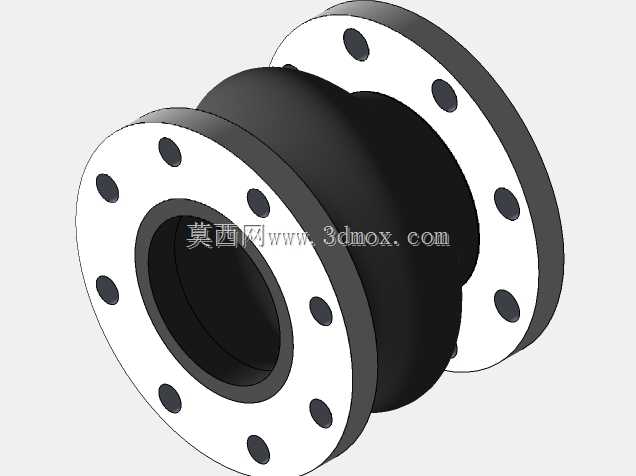

　　在结构设计思路上，这款接头采用两端法兰加中间橡胶球体的经典结构，两端法兰为带螺栓孔的圆形法兰盘，螺栓孔沿法兰圆周均匀分布，可与同压力等级的对应通径法兰直接通过螺栓紧固连接，安装时无需对管路进行大范围改动，适配现有管路的安装流程。中间橡胶球体采用鼓形轮廓设计，相比等径的直筒结构，鼓形的弧面结构能提供更大的变形余量，在相同的橡胶材质硬度下，可承受更大的横向偏移与角向偏转，同时避免橡胶本体在大位移下出现局部应力集中导致的撕裂问题。橡胶球体与两端法兰的结合部位采用嵌入式加固结构，法兰内侧设置环形卡槽与橡胶本体的凸缘咬合，配合内部的增强骨架层，避免管路带压运行时橡胶球体与法兰脱离，保障承压状态下的连接可靠性。

　　从安装边界与尺寸适配角度看，该接头的法兰螺栓孔分布完全遵循JIS 10K法兰的标准尺寸规范，4英寸与5英寸规格分别对应DN100、DN125的公称通径，现场安装时只需核对对接法兰的压力等级与通径，即可直接匹配螺栓规格与孔位，无需重新测绘法兰参数。接头的整体长度根据通径不同匹配标准安装长度，可直接替换管路中同规格的原有接头，或在新建管路中按照标准预留安装空间，不需要额外调整管路的支吊架位置。安装过程中需注意法兰对接面的平行度偏差控制在允许范围内，螺栓紧固时采用对角均匀加压的方式，避免单侧受力过大导致法兰偏斜、橡胶局部挤压变形，同时要注意橡胶本体不能接触尖锐的管路边角，防止运行过程中被刺破损坏。

　　在实际选型应用中，这款接头可根据输送介质的不同匹配对应的橡胶材质，输送常温水介质时可采用通用天然橡胶配方，输送弱酸碱介质时可选用丁基橡胶或三元乙丙橡胶材质，输送油类介质时可更换为丁腈橡胶配方，适配不同行业的流体输送需求。相比金属材质的波纹补偿器，橡胶接头的阻尼减震效果更优，同时重量更轻，安装时不需要大型吊装设备辅助，后期维护更换也更为便捷，在中低压管路系统中有着极高的应用性价比。建模过程中对法兰的螺栓孔倒角、橡胶球体的壁厚过渡、法兰与橡胶的结合面结构都做了精准还原，可直接用于管路系统的装配干涉检查、支吊架载荷计算、安装模拟等工程场景，为管路设计人员提供准确的三维参考依据，避免设计阶段出现安装空间不足、接口不匹配等问题。
