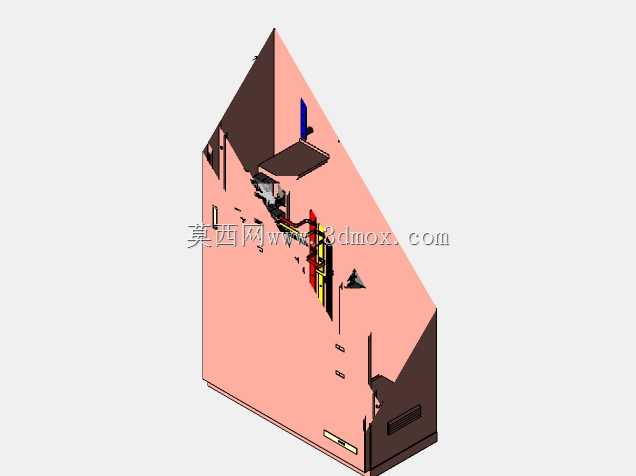

低压配电盘LVSDB面板结构设计

　　在工业供配电系统的终端配电环节，低压配电盘是承接主进线回路、分配各支路负荷的核心载体，而LVSDB面板作为配电盘直接面向操作与防护的外露构件，其设计合理性直接影响日常运维操作效率、内部元件防护等级以及柜体整体的装配适配性。从实际工程应用场景来看，这类面板多用于车间低压配电室、楼宇配电间、生产线旁的动力配电柜体上，既要满足日常分合闸操作、状态观测的便捷性，也要能阻挡日常生产环境中的粉尘、飞溅碎屑触碰内部带电部件，同时还要适配柜内断路器、互感器、接线母排的安装排布，避免出现元件干涉、操作空间不足的问题。

　　从功能特性层面拆解，这款LVSDB面板首先承担了物理防护的作用，面板主体采用钣金折弯成型的结构，边缘做了折边强化处理，既提升了自身的结构刚度，避免长期使用出现变形翘边，也能在安装后与柜体框架形成贴合的密封边界，减少异物进入柜内的概率。面板上预留的开孔位置完全对应柜内操作机构的伸出位置，包括主开关的操作手柄安装位、各分回路指示灯的观测孔、二次接线的引出过孔，每个开孔的边缘都做了去毛刺处理，防止穿线时划伤线缆绝缘层，同时过孔位置配套设计了走线护圈的安装卡槽，后期装配时可以直接卡入护圈，无需额外焊接固定。

　　设计过程中首先要匹配的是柜体的安装边界，这款面板适配的是标准固定式低压配电柜的正面安装位，整体外形尺寸与柜体门框的内沿尺寸保持一致，安装孔位完全对应柜体框架上的预焊螺母位置，装配时不需要现场重新打孔，直接用标准紧固件即可完成固定，能有效减少现场安装的工作量。面板的折弯高度经过反复校核，既要保证安装后不会突出柜门外沿过多影响柜门闭合，也要预留足够的内部空间，容纳操作机构的传动部件、指示灯的接线端子，避免面板安装后挤压内部元件造成接线脱落或者机构卡涩。

　　在结构细节的处理上，面板上的元件排布遵循了配电操作的人机工程逻辑，主操作手柄的安装位置设置在面板的中上部区域，对应成年人站立操作时的舒适抬手高度，不需要过度弯腰或者抬臂即可完成分合闸操作；状态指示灯排布在对应回路的操作位旁侧，运维人员站在柜前可以直观看到每个回路的通断状态，不需要打开柜门即可完成日常巡检。面板下部预留了标识牌的安装槽位，可以粘贴每个回路的负荷标识，方便运维人员快速定位对应的供电回路，减少误操作的概率。

　　从建模的逻辑来看，整个面板的建模过程完全遵循钣金加工的工艺要求，所有折弯角度均为标准90度，折弯内R角匹配常规钣金折弯模具的参数，没有设计特殊角度或者特殊R角的折弯结构，能有效降低加工时的模具调整成本；面板上的所有开孔均采用冲压成型的工艺设计，孔位间距、孔边距都满足钣金冲压的工艺要求，避免出现孔距过小导致冲压时板材变形的问题。同时建模时已经考虑了板材的厚度公差，所有配合尺寸都预留了合理的安装间隙，即使板材厚度出现小幅的公差波动，也能顺利完成装配，不会出现卡滞或者间隙过大的问题。

　　在实际的选型适配中，这款面板可以直接适配同规格的固定式低压配电盘，不需要对柜体框架做额外的改造，安装时先将柜内的操作机构、指示灯等元件预先固定在面板上，完成二次接线的初步连接后，再将整体面板对准柜体的安装孔位推入，拧紧紧固件即可完成面板部分的装配，整个装配流程顺畅，没有多余的调整环节。面板的表面处理采用常规的静电喷塑工艺，建模时已经预留了喷塑层的厚度余量，不会因为喷塑后尺寸变化导致安装孔位错位、配合间隙变小的问题。针对不同的使用环境，面板的材质可以根据需求选择冷轧钢板或者不锈钢板材，建模时的参数化设计可以快速调整板材厚度，适配不同防腐等级、不同防护要求的使用场景，比如在潮湿、有腐蚀性气体的车间环境，可以将板材更换为304不锈钢，同时调整密封胶条的安装槽尺寸，进一步提升面板的防护能力。
