600A三极塑壳断路器三维结构设计

项目分类:配电柜 发布时间:2021-12-29 ID:477566
  • 600A三极塑壳断路器三维结构设计
  • 600A三极塑壳断路器三维结构设计
  • 600A三极塑壳断路器三维结构设计

  在低压配电系统的终端配电、动力配电支路中,600A额定电流等级的塑壳断路器是承担大电流回路分断与保护的核心元件,常见于工业厂房低压进线柜、大容量设备配电支路、商业综合体主配电回路等场景,用来在回路出现过载、短路、欠压等故障时快速切断电源,避免故障范围扩大,同时也可作为回路的手动分合开关,满足日常检修、回路投切的操作需求。

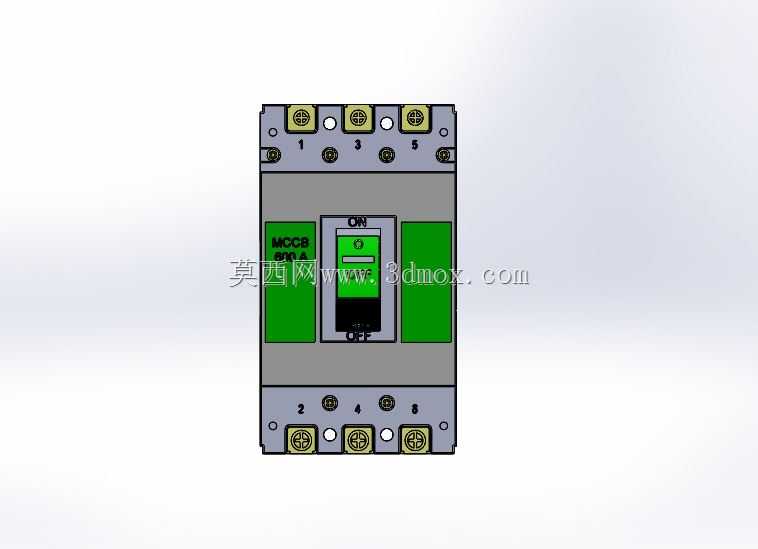

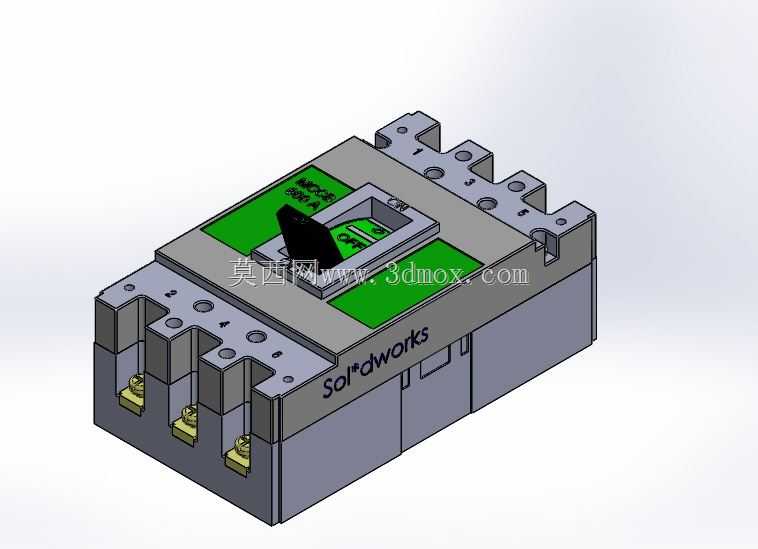

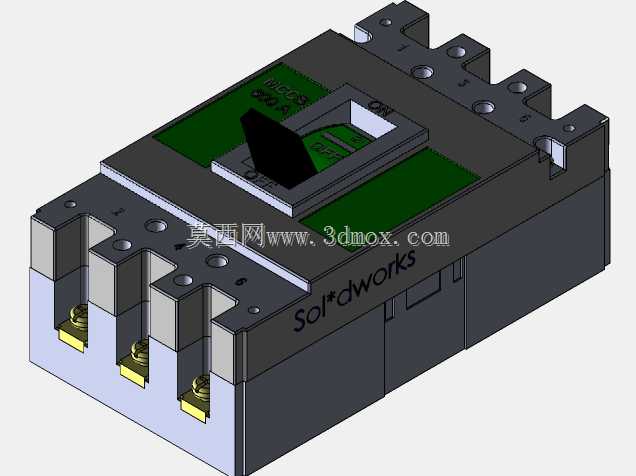

  从实际工程应用的角度看,该款三极塑壳断路器的结构设计完全贴合现场安装与运维的需求,整体采用模块化拼装式结构,外壳采用高强度阻燃工程塑料材质,既满足带电部件的绝缘防护要求,也能承受分断大电流短路时产生的内部电弧冲击力,避免外壳破裂引发安全隐患。操作手柄设置在壳体正面居中位置,手柄的操作行程、操作力都经过匹配设计,分合闸位置有清晰的状态标识,运维人员在柜前操作时可以直观判断断路器的分合状态,同时手柄与内部脱扣机构、触头系统做了联动联锁设计,当断路器因故障自动脱扣时,手柄会停留在脱扣位置,必须先向下扳动至复位位置才能再次合闸,避免误操作。

  进出线端采用板前接线的端子结构,三个接线端子沿壳体宽度方向等距排布,端子处配备压线铜排与紧固螺钉,适配对应线径的铜芯电缆或铜排连接,端子周围预留了足够的接线操作空间,方便现场施工时使用扭矩扳手紧固接线,避免因接线虚接引发的端子过热问题。壳体的上下两端都设置了标准化的安装固定孔位,既可以通过螺栓直接固定在配电柜的安装梁上,也能适配通用的断路器安装导轨,满足不同柜型的安装需求,安装孔的位置公差严格控制,保证批量安装时的互换性,不需要现场二次打孔调整。

  内部结构的设计围绕分断能力与保护可靠性展开,触头系统采用带灭弧栅的结构,灭弧室设置在触头分断区域的周围,当大电流短路分断产生电弧时,电弧会被栅片切割成多段短弧,快速冷却熄灭,避免电弧持续烧蚀触头,同时也能限制分断过电压,保护后端的用电设备。脱扣器模块集成在壳体内部,针对600A的额定电流,热脱扣元件的动作特性匹配长期过载的发热特性,当回路电流长时间超过额定值时,热元件受热变形推动脱扣机构动作分闸;磁脱扣元件则针对短路电流的瞬时冲击设计,当短路电流达到动作阈值时,电磁机构瞬间吸合推动脱扣机构,在数毫秒内完成分闸,切断故障电流。

  建模过程中对各部件的装配间隙做了精准还原,比如操作机构的转动副间隙、触头的开距与超程、外壳拼接处的卡扣配合尺寸都和实际产品保持一致,既可以用来做配电柜的布局干涉检查,确认断路器在柜内的安装空间、与相邻元件的安全电气间隙,也能作为低压电器结构设计的参考样本,帮助设计人员理解塑壳断路器的内部传动逻辑、部件排布方式。在做配电设备的三维布局时,该模型可以直接导入装配环境,提前核对进出线方向、操作手柄的操作空间、柜门关闭后的安全距离,避免现场安装时出现空间不足、操作干涉的问题,减少现场整改的工作量。

  从外形尺寸来看,该款断路器的宽度、高度、深度都符合大电流塑壳断路器的常规尺寸区间,三个极柱的中心距满足大电流载流的电气间隙要求,壳体表面的散热筋结构在建模时也做了还原,帮助设计人员在做柜内散热仿真时更贴近实际的散热条件,评估长期满负荷运行时的温升情况。端子处的接线空间尺寸也做了准确还原,设计人员可以提前匹配对应的电缆弯曲半径、铜排折弯尺寸,提前预制接线部件,提升现场装配的效率。
