弯柄式机械操作手柄结构设计

　　这类弯柄式操作手柄常见于各类中小型工业设备的手动操作工位，从普通台式机床的进给锁紧机构，到小型压力机的行程调节端，再到工业阀门的手动启闭操作端，都能见到这类结构的身影。和直柄操作件相比，带弯曲弧度的柄身更贴合人手握持施力的自然角度，操作人员在转动手柄时不需要刻意调整手腕姿态，长时间反复操作也能降低腕部的疲劳负荷，在需要频繁手动切换工位、锁紧调节的设备场景下，这种结构的操作舒适度优势十分明显。

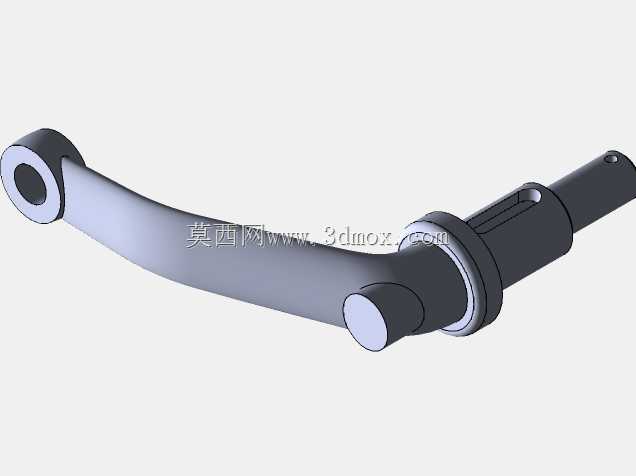

　　从功能特性来看，该手柄采用一体式金属结构设计，主体柄身做了流畅的弧形过渡，没有突兀的棱角结构，握持段的直径经过适配人手抓握的尺寸优化，既不会因为过细导致施力时压强过大硌手，也不会因为直径过粗导致抓握不牢打滑。柄身一端是带限位凸台的安装轴段，轴段上加工有键槽结构，安装时可以通过平键传递扭矩，避免手柄和安装轴之间出现相对转动，凸台结构则可以在安装时抵住安装座端面，控制手柄的轴向安装位置，防止使用过程中出现轴向窜动。轴段末端做了缩径处理，方便安装轴向定位的挡圈或者锁紧螺母，保证手柄在反复正反转操作时不会从安装轴上脱落。

　　设计这类手柄的时候，首先要考虑的是操作扭矩的传递需求，根据对应操作机构需要的最大操作力矩，反推柄身的抗弯截面尺寸，保证操作人员施加最大握持力的时候，柄身不会出现塑性变形甚至断裂。其次要考虑操作的干涉问题，弯柄的弯曲角度和伸出长度需要匹配设备的安装空间，保证手柄转动整周的过程中，不会和设备周边的防护罩、其他操作件、管线结构发生碰撞，同时还要预留足够的手指握持空间，避免转动过程中夹手。安装轴段的尺寸公差需要和对应安装孔做适配，键槽的位置要和手柄的握持角度匹配，保证当手柄处于最便于施力的角度时，内部的传动机构刚好对应常用的工位状态，减少操作人员的调整动作。

　　从安装边界来看，该手柄的安装轴段为等直径圆柱结构，配合平键实现周向固定，轴向通过轴端挡圈或者圆螺母锁紧，安装时只需要在对应传动轴端加工匹配直径的安装孔、对应规格的键槽，以及轴端的挡圈槽或者螺纹段即可完成装配，不需要额外设计复杂的连接结构，互换性较强。手柄的转动半径由弯柄的伸出长度决定，选型时需要根据设备操作面板的布局确认转动范围内无障碍物，同时结合需要的操作力矩选择合适的柄长——柄长越长，同样握持力下能输出的扭矩越大，但需要的操作空间也会相应增加，需要在操作力和安装空间之间做平衡。

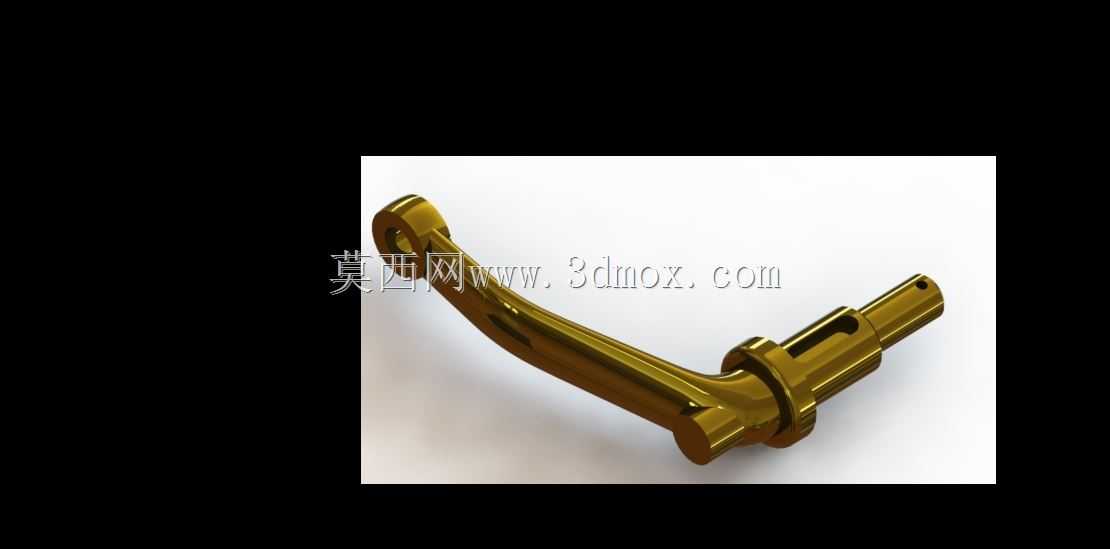

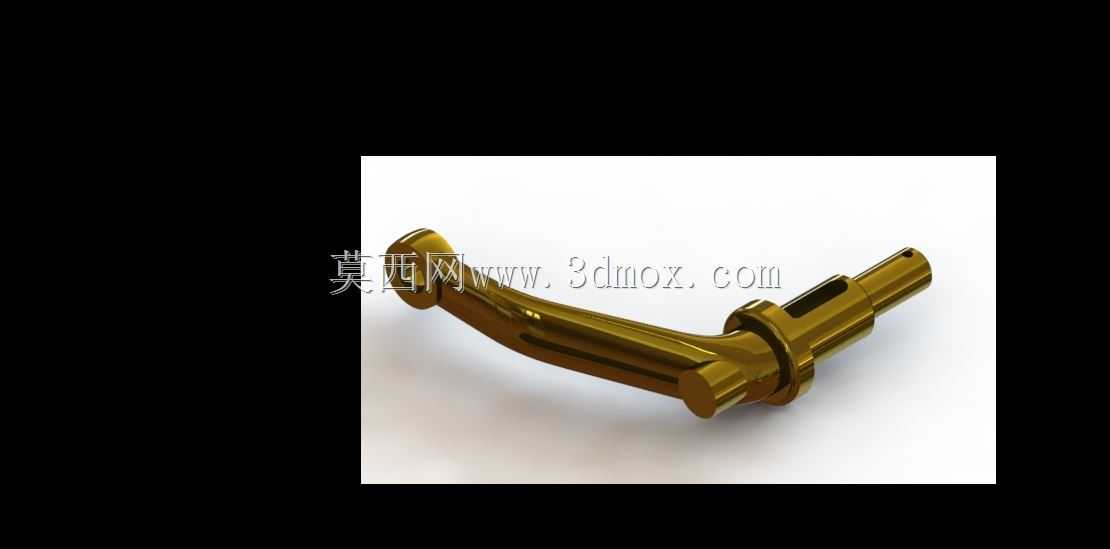

　　实际应用中，这类手柄的表面通常会做防锈耐磨处理，图中所示的亮面金属处理方式既可以提升表面硬度，降低长期握持摩擦带来的磨损，也能在车间多油污、多粉尘的环境下避免锈蚀，日常维护只需要定期擦拭表面油污即可，不需要额外的润滑保养。和塑料材质的操作手柄相比，金属材质的手柄抗冲击能力更强，即便操作人员施力过猛或者受到意外磕碰，也不容易出现开裂、断裂的问题，适合在工业车间的复杂工况下长期使用。在结构细节上，柄身和安装轴的连接位置做了圆弧过渡处理，避免应力集中，在反复承受扭转和弯曲载荷的情况下，过渡位置不会轻易出现疲劳裂纹，有效延长了零件的使用寿命。
