工业管道用组装式虹吸管结构设计

　　在化工、热力、给排水等工业流体输送场景中，虹吸管是实现液位差导流、压力平衡、介质取样与仪表防护的核心管路组件，这套组装式虹吸管的设计完全围绕现场安装与运维的实际需求展开，没有冗余的装饰性结构，每一处弯折、每一个接口都对应明确的工程功能。

　　从实际应用场景来看，这类组装虹吸管常配套压力变送器、压力表等检测仪表使用，U型弯的存液结构可以形成稳定的液封，避免高温介质、腐蚀性介质直接冲击仪表传感元件，大幅延长检测仪表的使用寿命，同时也能缓冲管路内的压力脉动，减少仪表指针抖动、测量值跳变的问题。在蒸汽输送管路中，虹吸管内积聚的冷凝水可以隔绝高温蒸汽与仪表的直接接触，避免仪表元件因超温出现损坏；在腐蚀性介质管路中，配套选用对应材质的虹吸管段，还能减少介质对仪表的腐蚀速率，降低现场仪表的更换频次。

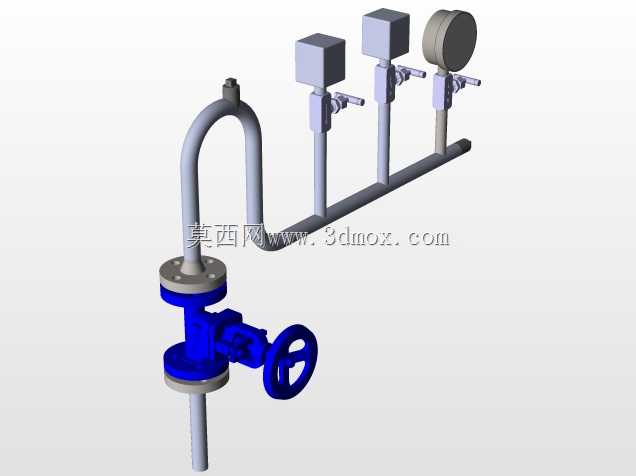

　　这套组件的功能特性可以拆分来看，下部的法兰连接截止阀承担管路通断控制的作用，手轮的操作力矩经过适配设计，现场运维人员无需借助额外加力杆即可完成启闭操作，阀瓣的密封结构采用硬密封配合软密封的复合形式，既可以耐受管路内的介质冲刷，也能保证关闭状态下的零泄漏，避免因阀件内漏导致的仪表失准或者介质泄漏风险。上部的三路支管接口分别对应不同的功能需求，其中两路带小型截止阀的接口可用于介质取样、在线校验仪表接入口，无需在主管道上额外开孔焊接，减少现场施工的动火作业量，也降低了主管道的应力集中风险；最右侧的法兰接口可直接安装压力表或者压力变送器，接口的同轴度公差控制在0.1mm以内，保证仪表安装后密封面完全贴合，不会出现偏斜泄漏的问题。

　　设计思路上，整套组件采用模块化组装结构，所有管段、阀件、接口都采用标准件组合的形式，没有定制化的异形非标准零件，现场如果某一部分出现损坏，可以直接拆卸更换对应标准件，无需整体更换整套组件，大幅降低运维备件的储备成本。U型弯的弯曲半径经过严格计算，既保证了足够的存液容积形成稳定液封，也避免了弯曲半径过小导致的管路流阻过大、介质残留淤积的问题，管内的介质流速控制在合理区间，不会因为管路结构突变产生局部涡流，减少管路振动与冲刷磨损的概率。主管路的安装底座采用平直的支撑段设计，现场安装时可以直接通过管卡固定在支架或者墙面之上，不需要额外制作适配的安装支座，减少现场安装的工作量。

　　外形尺寸与安装边界方面，整套组件的下部法兰采用标准PN16压力等级的法兰接口，法兰密封面的粗糙度、螺栓孔间距完全符合通用管路法兰的标准要求，可以直接和同压力等级的工艺管道对接，不需要额外加工转换接头。U型弯的顶部预留了排气螺塞接口，在初次投用的时候可以打开螺塞排尽管路内的空气，避免气塞导致的介质流通不畅、仪表测量不准的问题。三路支管的接口间距经过合理排布，相邻接口之间预留了足够的操作空间，运维人员在操作小型阀门、拆装仪表的时候，不会出现工具与相邻部件干涉的问题。下部截止阀的手轮距离安装基准面的高度符合现场操作的人机工程要求，站立操作时手臂无需过度弯曲或者抬升即可完成启闭操作，降低长时间运维操作的疲劳感。整套组件的所有棱角位置都做了倒钝处理，避免安装运维过程中尖锐边角划伤操作人员，管段的焊接位置都做了打磨平滑处理，没有焊瘤、毛刺等缺陷，既减少了介质在焊缝位置的淤积，也避免了应力集中导致的焊缝开裂风险。在管路应力补偿方面，U型弯的结构本身就可以吸收一部分管路热胀冷缩产生的位移量，减少管路热应力对阀件、仪表的拉扯，提升整套管路系统的运行稳定性。
