木质相框框架结构注塑成型模具

　　日常家居装饰场景中，木质纹理相框的批量生产离不开对应成型模具的结构支撑，这套框架模具针对仿木质感相框的边框成型需求设计，核心解决相框边框一体成型的尺寸精度、纹理复刻与脱模顺畅性问题。从实际生产场景来看，这类模具适配小型注塑机台安装，模架整体采用标准龙记模架规格，安装孔位与机台定位圈尺寸匹配常规120吨级注塑设备的装夹要求，模具整体闭合高度控制在320mm范围内，开模行程预留180mm的顶出空间，能够满足边框带倒扣结构的侧向抽芯动作需求，不会出现开模行程不足导致的产品刮伤问题。模具的型腔部分采用整体式镶拼结构，对应相框的四个边框拼接位置做了精准的止口定位设计，避免长期生产后镶件移位导致的边框拼缝错位问题，

　　型腔表面做了精细的木纹蚀纹处理，蚀纹深度控制在0.08mm，既能够复刻出实木边框的自然纹理质感，又不会因为纹理过深导致脱模时产品表面拉毛。浇注系统采用侧浇口进胶方式，浇口位置设置在相框边框的背面非外观面，每个边框对应一个进胶点，进胶点直径控制在1.2mm，既能够保证熔料填充时的流速均匀，避免边框远端出现缺胶、熔接痕问题，又能够在后续去浇口工序时快速处理，不会在产品外观面留下明显的浇口痕迹。冷却系统围绕型腔做了随形水路布置，水路距离型腔表面的距离保持在15-20mm区间，水路直径采用8mm标准规格，进出水接头设置在模具的非操作侧，避免生产操作时水管干涉，冷却水路的排布充分考虑了相框四个角位的热量聚集问题，在角位位置额外增加了隔水片，

　　保证整个型腔表面温度差控制在5℃以内，避免产品成型后出现翘曲变形，导致相框拼接后无法平整贴合墙面。脱模系统采用顶针+斜顶的组合结构，针对边框内侧的倒扣结构，设计了4组斜顶机构，斜顶的倾斜角度设置为5°，既能够顺利脱出内侧的安装卡扣结构，又不会因为斜顶角度过大导致顶出时产品顶白，顶针均匀布置在边框的非外观侧，顶针直径选用6mm规格，顶针排布避开了产品的薄壁位置，防止顶出时产品被顶穿。这套模具在设计时充分考虑了量产的稳定性，所有滑动部件都做了氮化处理，表面硬度达到HRC58以上，减少长期生产过程中的磨损，导柱导套采用自润滑材质，无需频繁加注润滑油也能保证开合模的顺畅度，避免油污污染产品表面。从产品适配性来看，

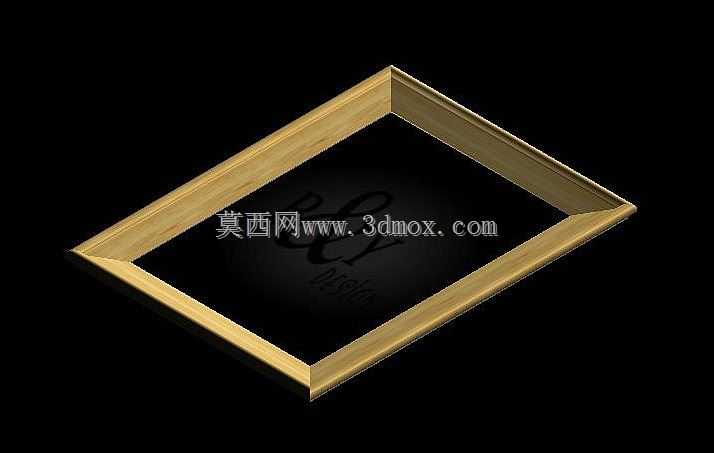

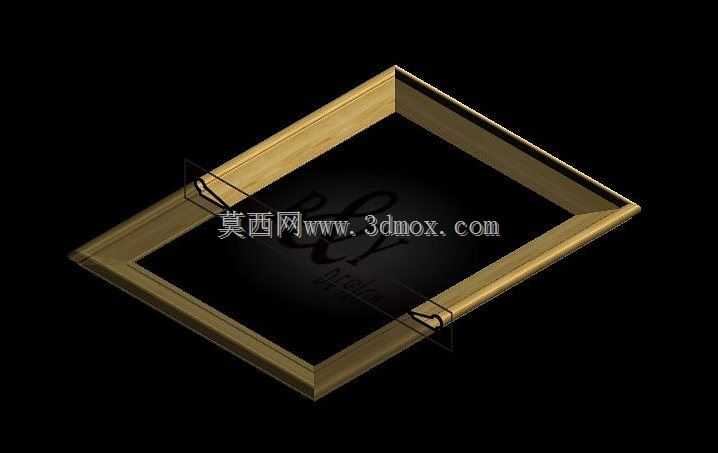

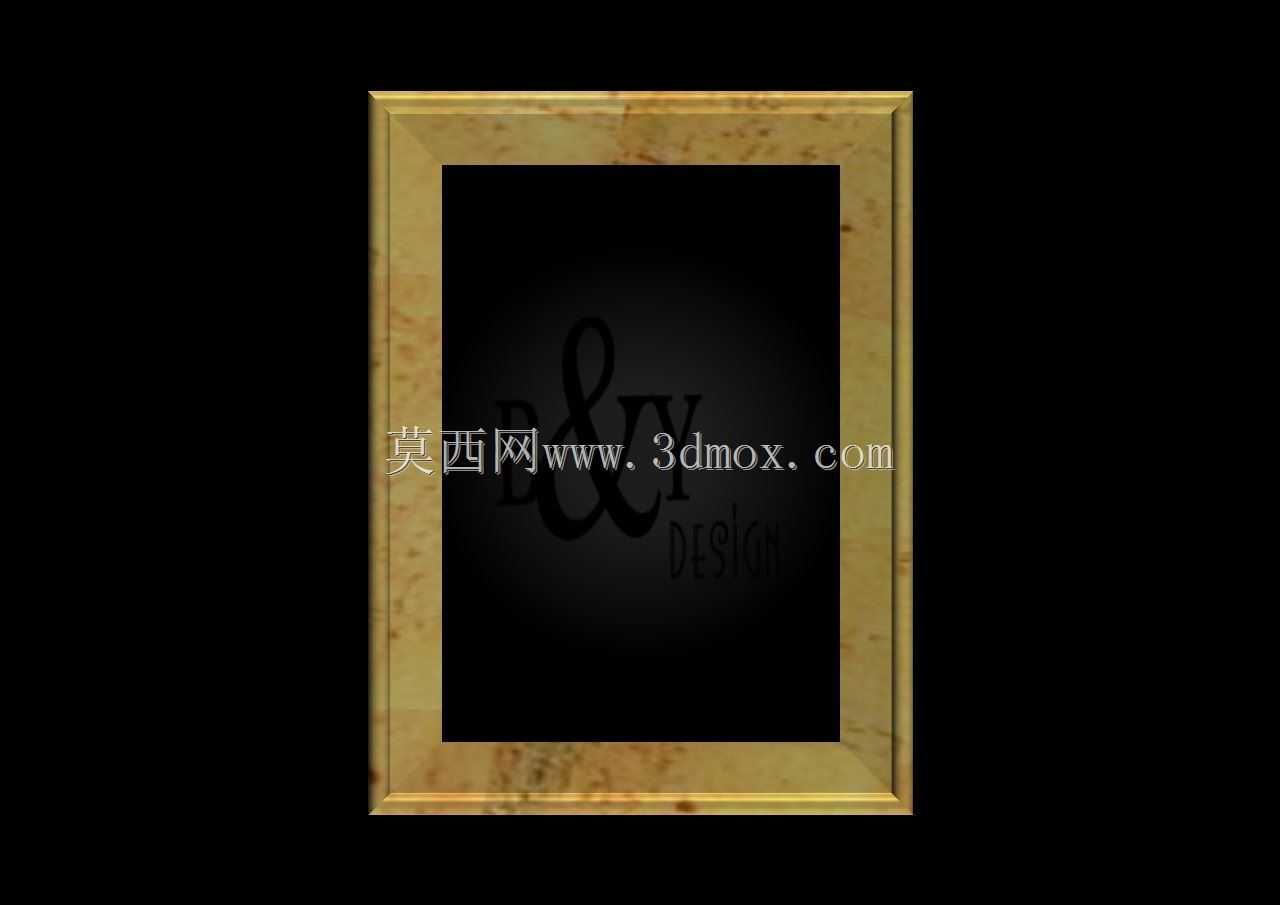

　　成型后的相框边框壁厚均匀控制在2.5mm，边框宽度为22mm，整体外框尺寸适配8寸相片的安装需求，边框内侧预留了1.2mm深度的玻璃与背板安装槽，槽位尺寸公差控制在±0.05mm，能够保证玻璃、相片与背板的顺利装配，不会出现槽位过紧装不进或者过松导致背板脱落的问题。在实际试模过程中，这套模具的成型周期可以控制在28秒左右，熔料采用ABS加木粉的共混材质，料筒温度控制在190-210℃区间，模具温度保持在50℃时，产品的成型良率可以达到98%以上，成型后的产品无需额外做表面喷涂处理，依靠型腔表面的蚀纹就能够呈现出自然的实木质感，大幅降低后续的表面处理成本。模具的排气结构设置在型腔的末端位置，排气槽深度控制在0.02mm，既能够顺利排出熔料填充过程中型腔内的空气，避免产品出现烧焦、气泡缺陷，又不会出现飞边问题，减少后续的飞边修剪工作量。
