卡特彼勒D11R履带式重型推土机三维建模

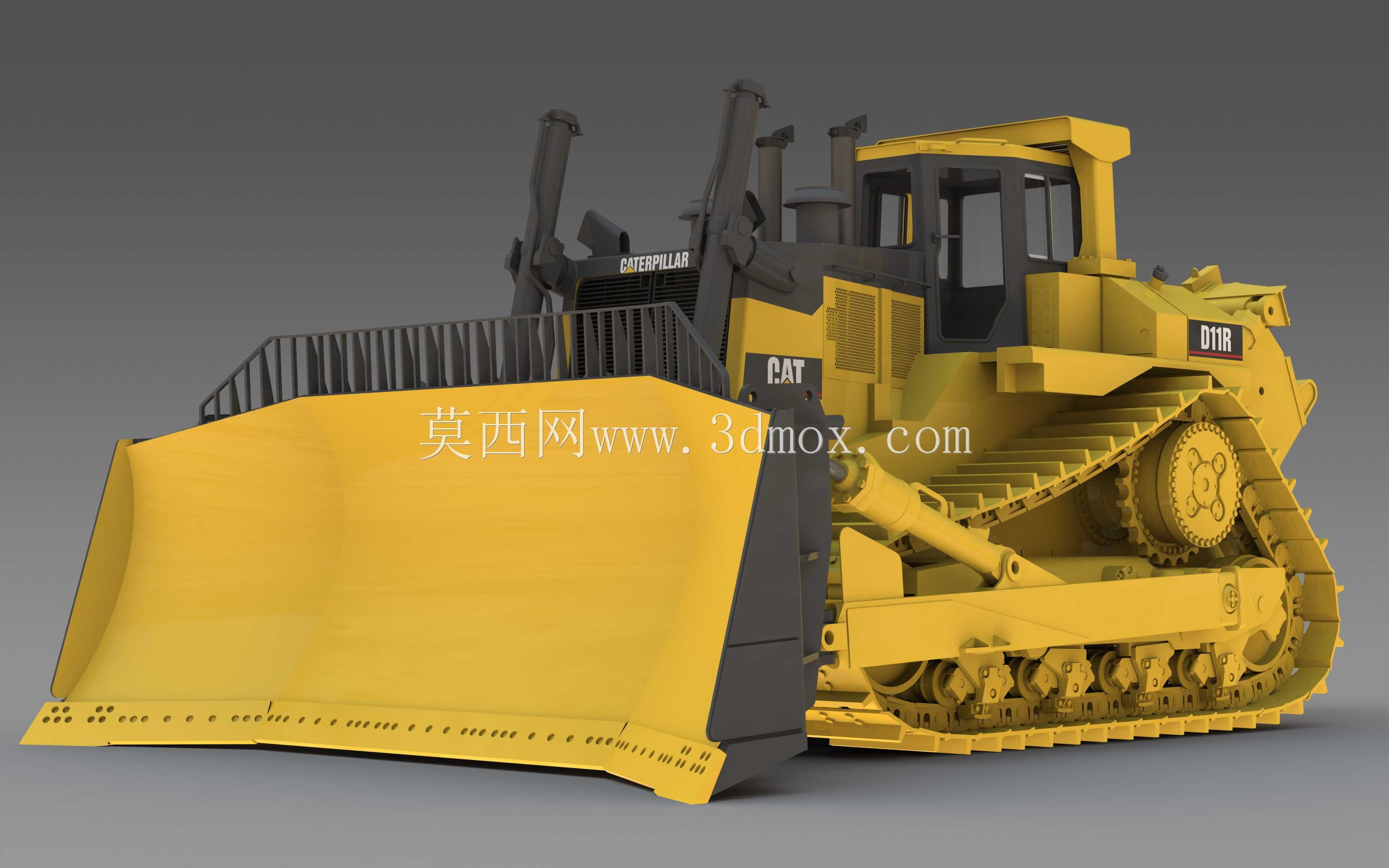

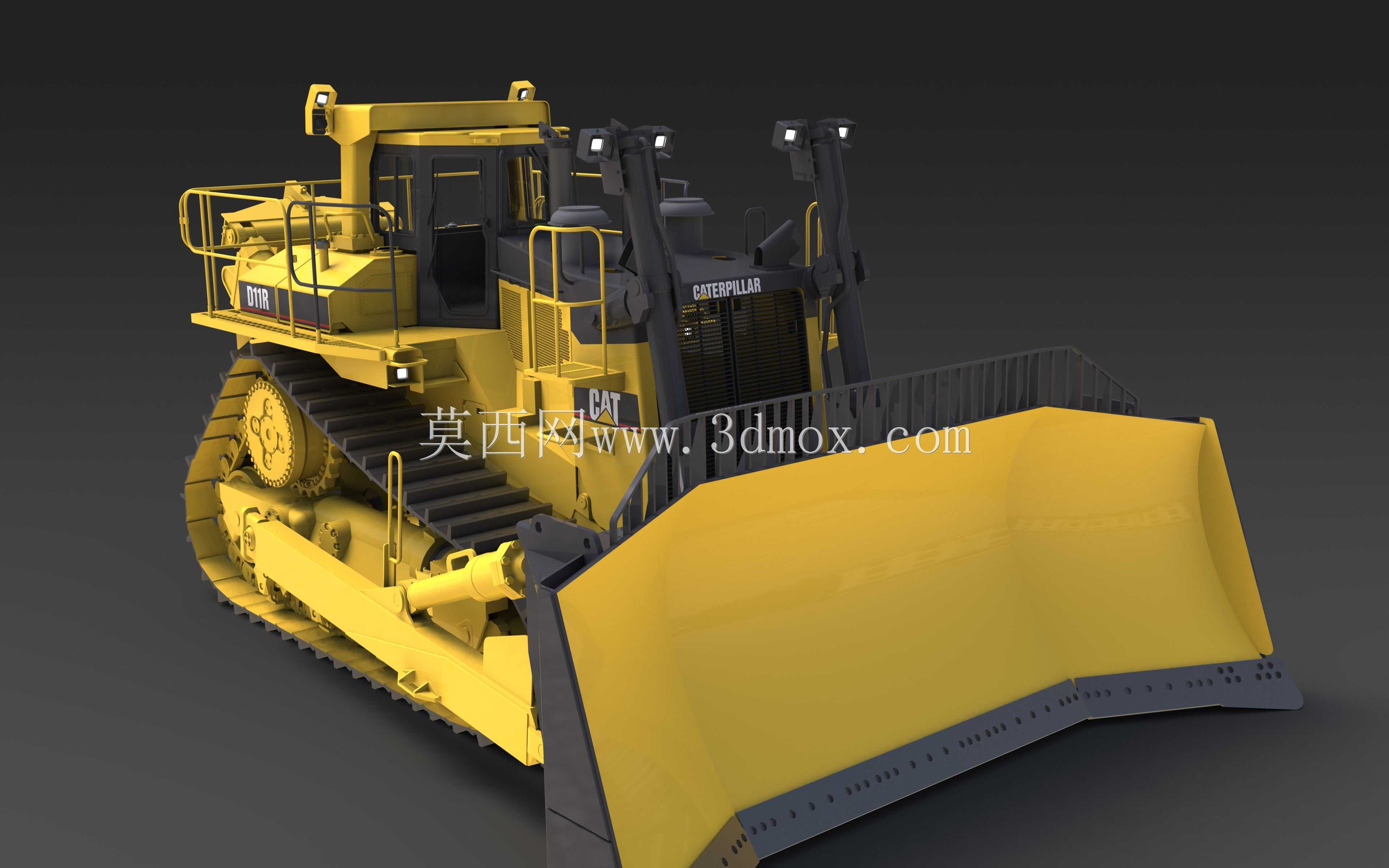

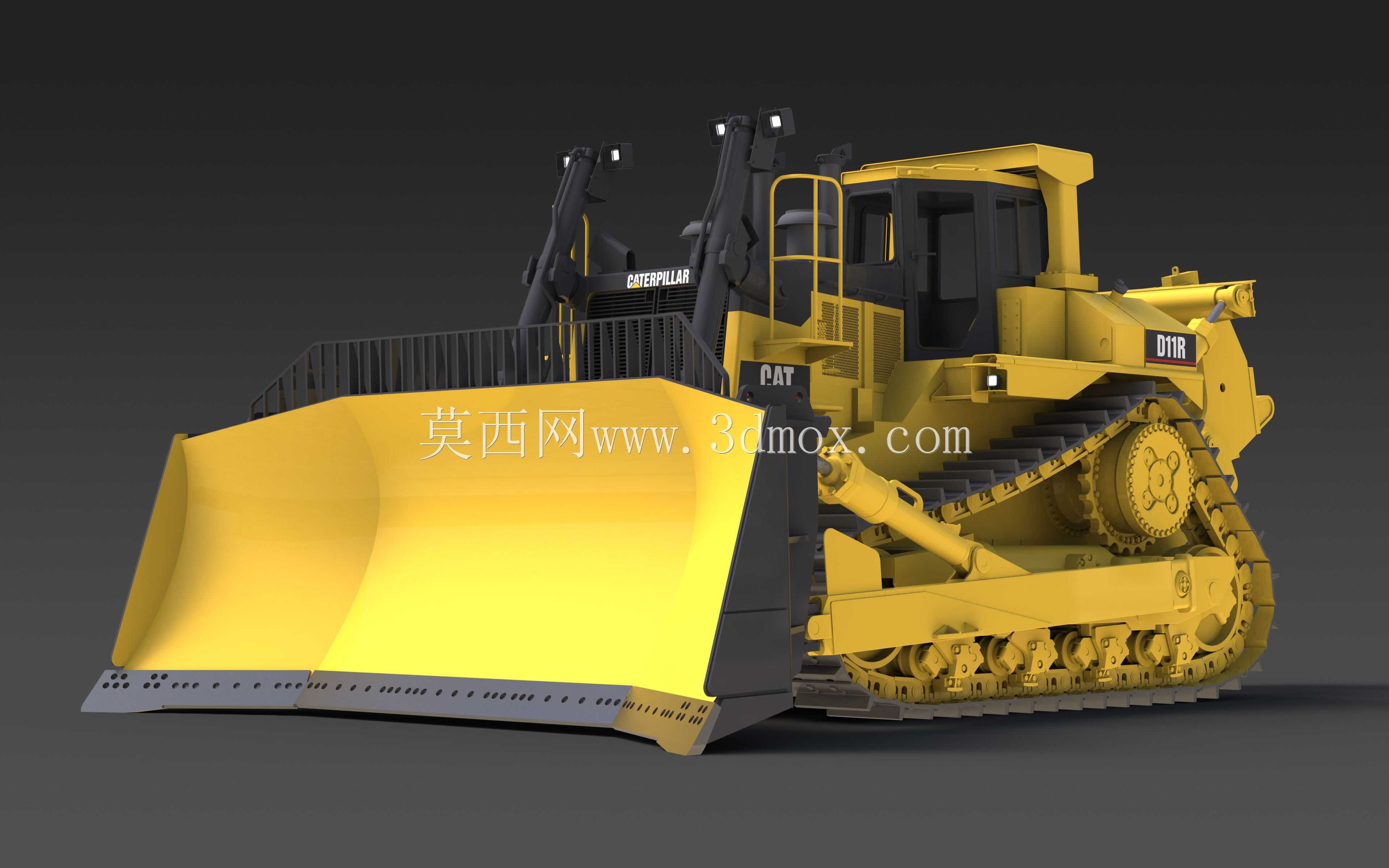

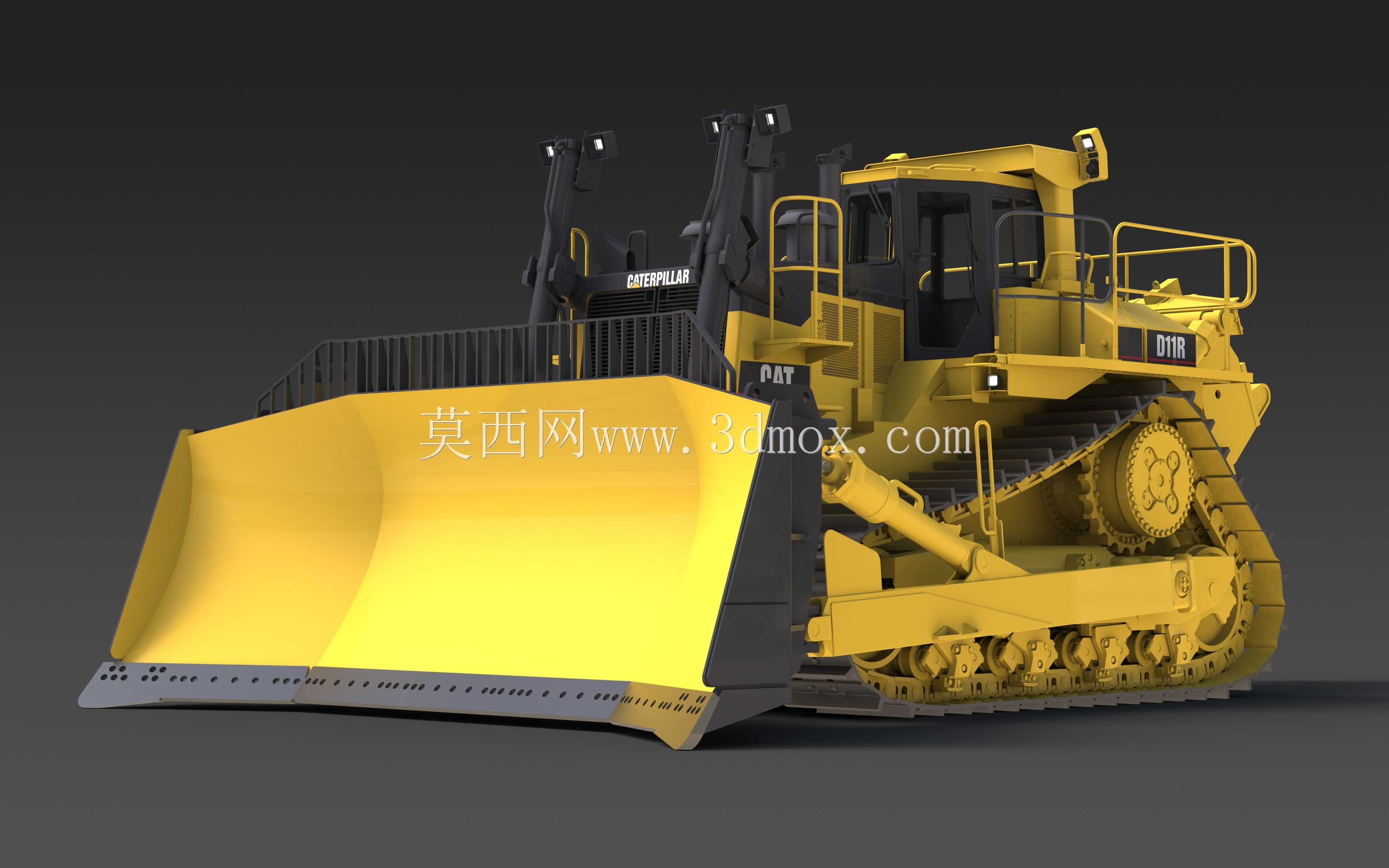

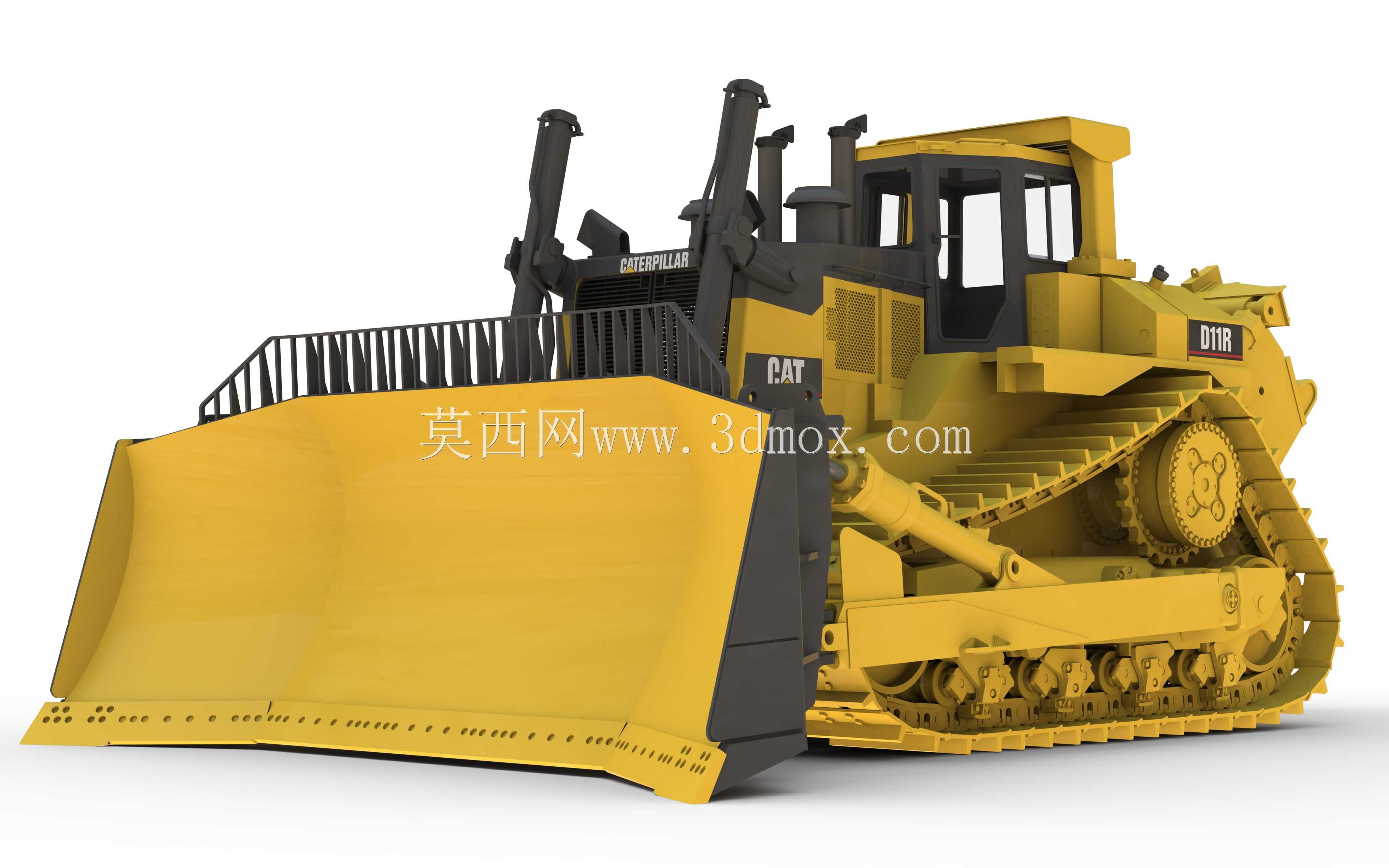

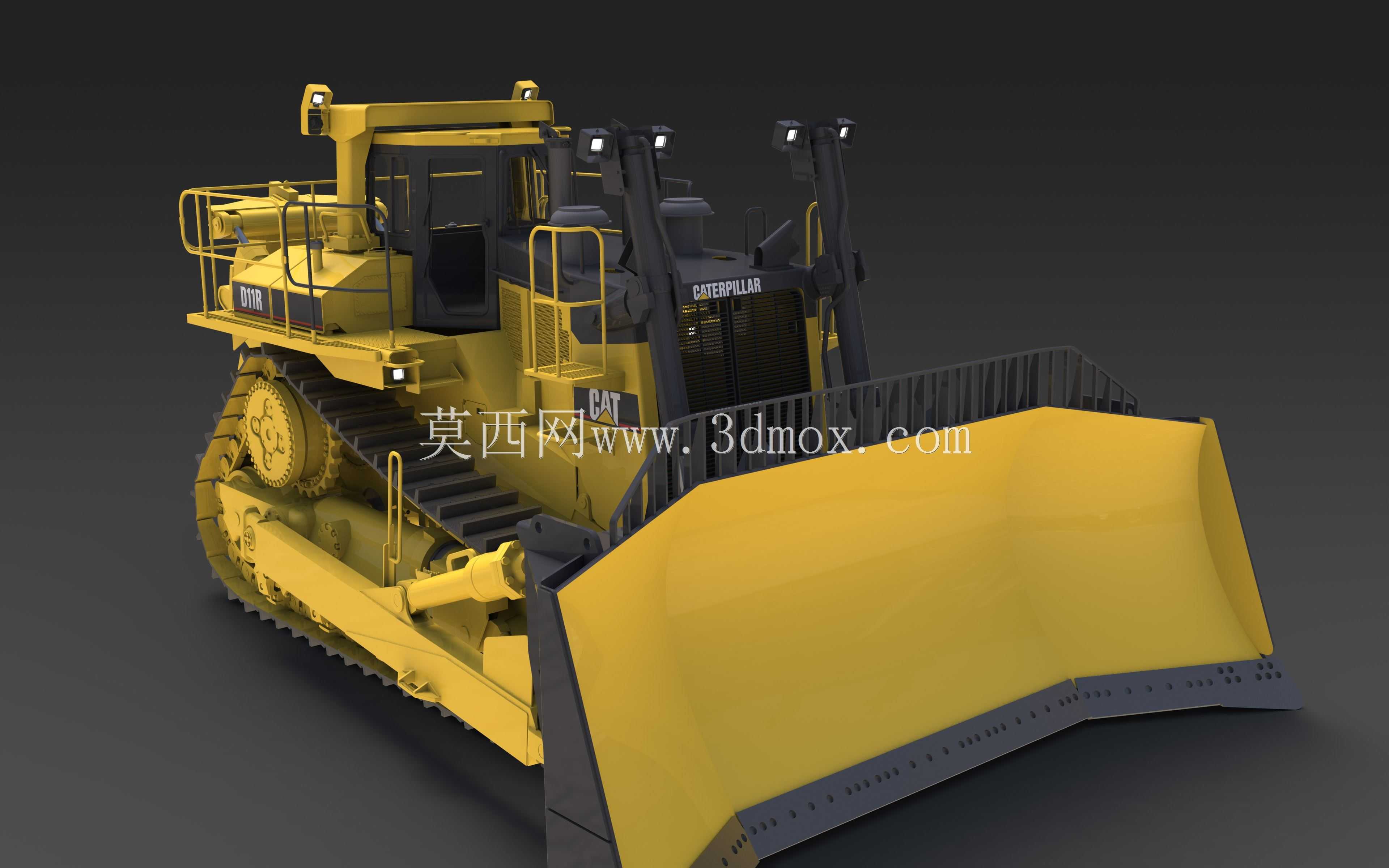

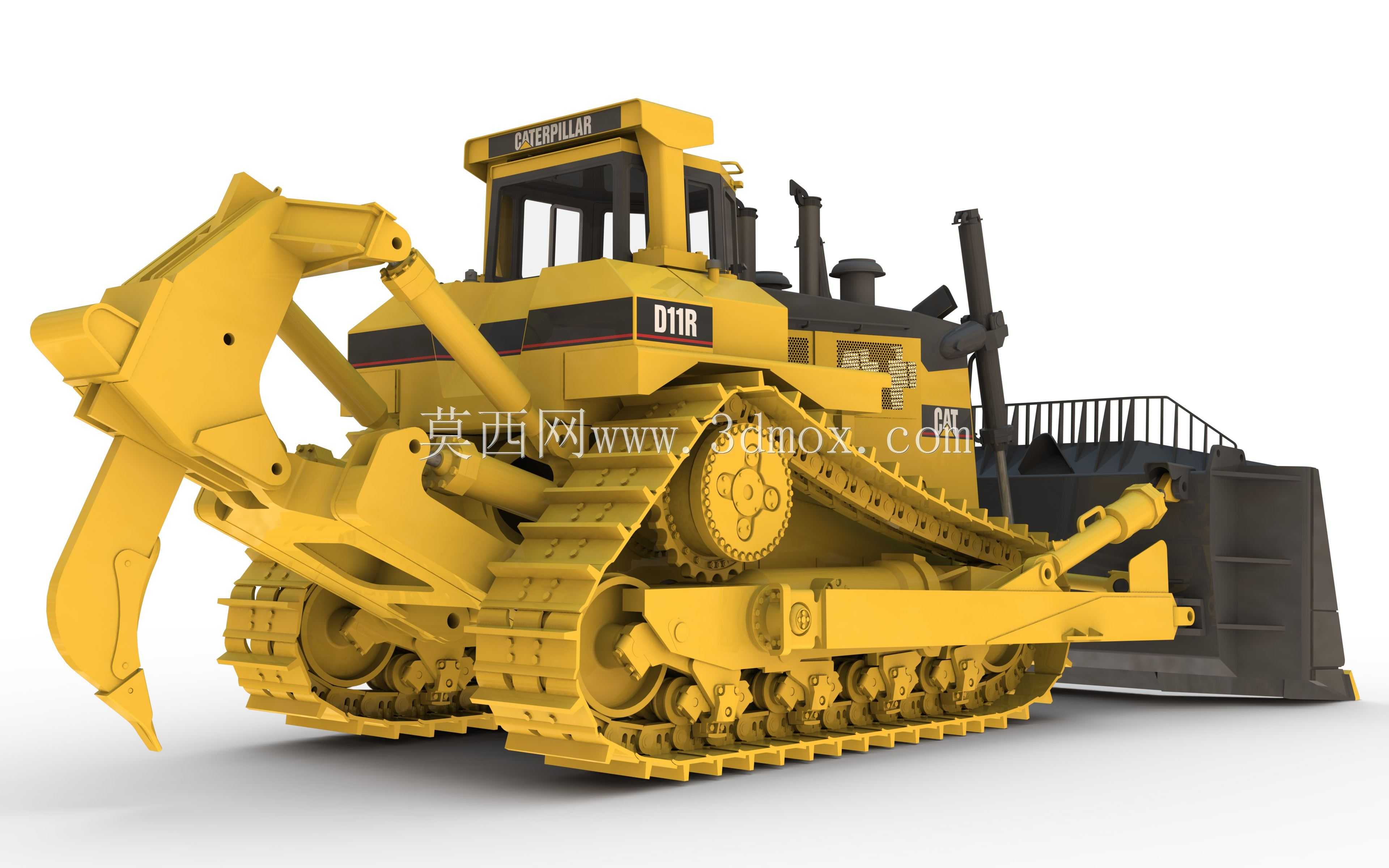

　　本次建模还原的重型履带推土机，核心面向大型露天矿山剥离、基建场地整备、高等级路基推平作业场景，这类设备常年在硬质岩土、松散矿渣、冻土层等复杂工况下连续作业，建模过程中优先还原了设备的作业边界与结构干涉关系，避免后续做运动仿真、作业场景搭建时出现结构穿模问题。从整机布局来看，设备采用高置驱动轮的经典履带传动结构，这种设计能让驱动轮脱离地面泥水、矿渣的直接冲刷，减少行走系统的磨损，建模时特意还原了行走架的铰接间隙，支重轮、托链轮的排布完全匹配实车的承重分布，每侧履带板的啮合齿形与驱动轮齿圈做了精准配合，履刺高度按照硬质地面作业的参数设置，保证推土作业时的抓地力足够，不会在大负载推土时出现履带打滑的问题。前端推土板采用半U型结构设计，

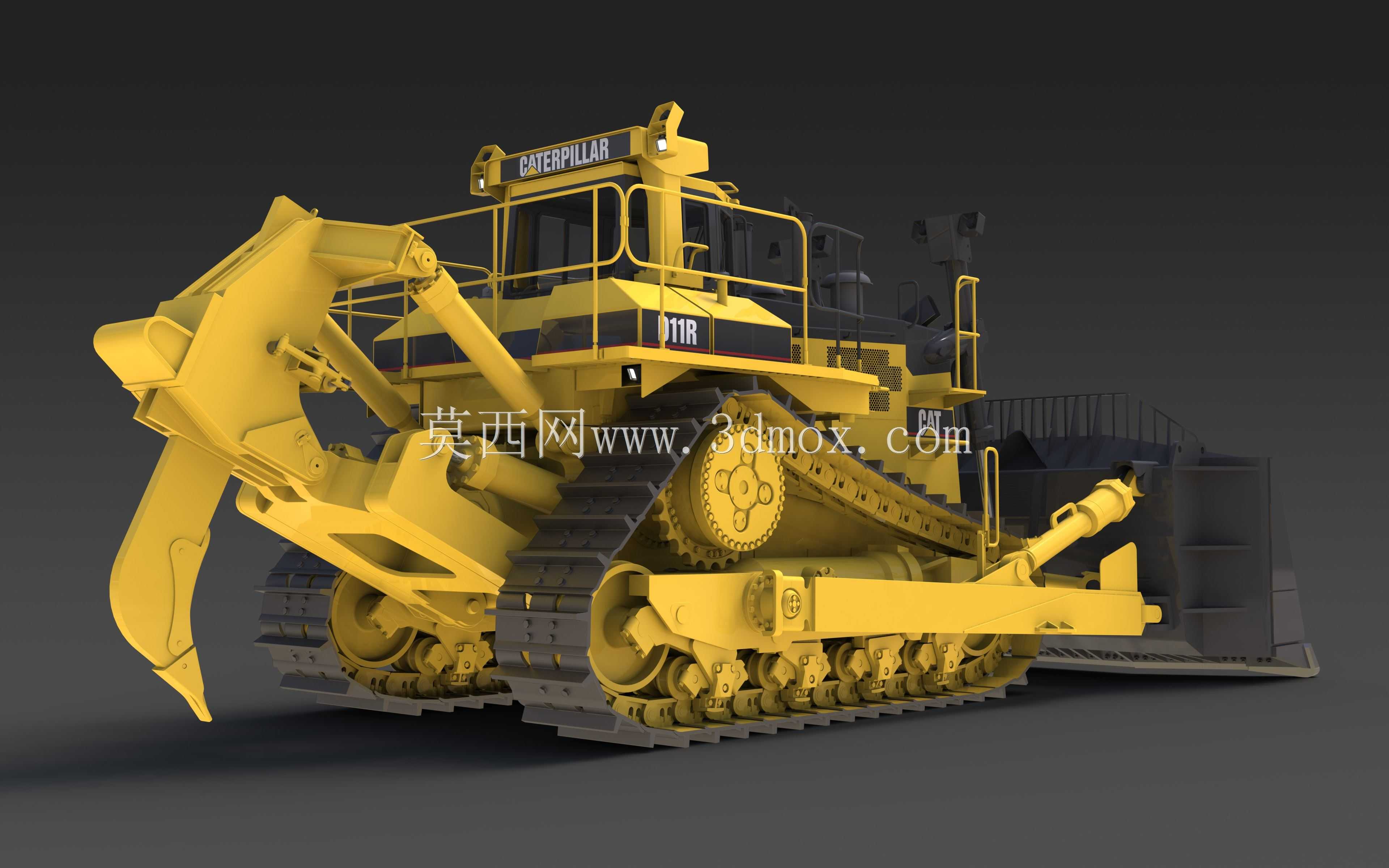

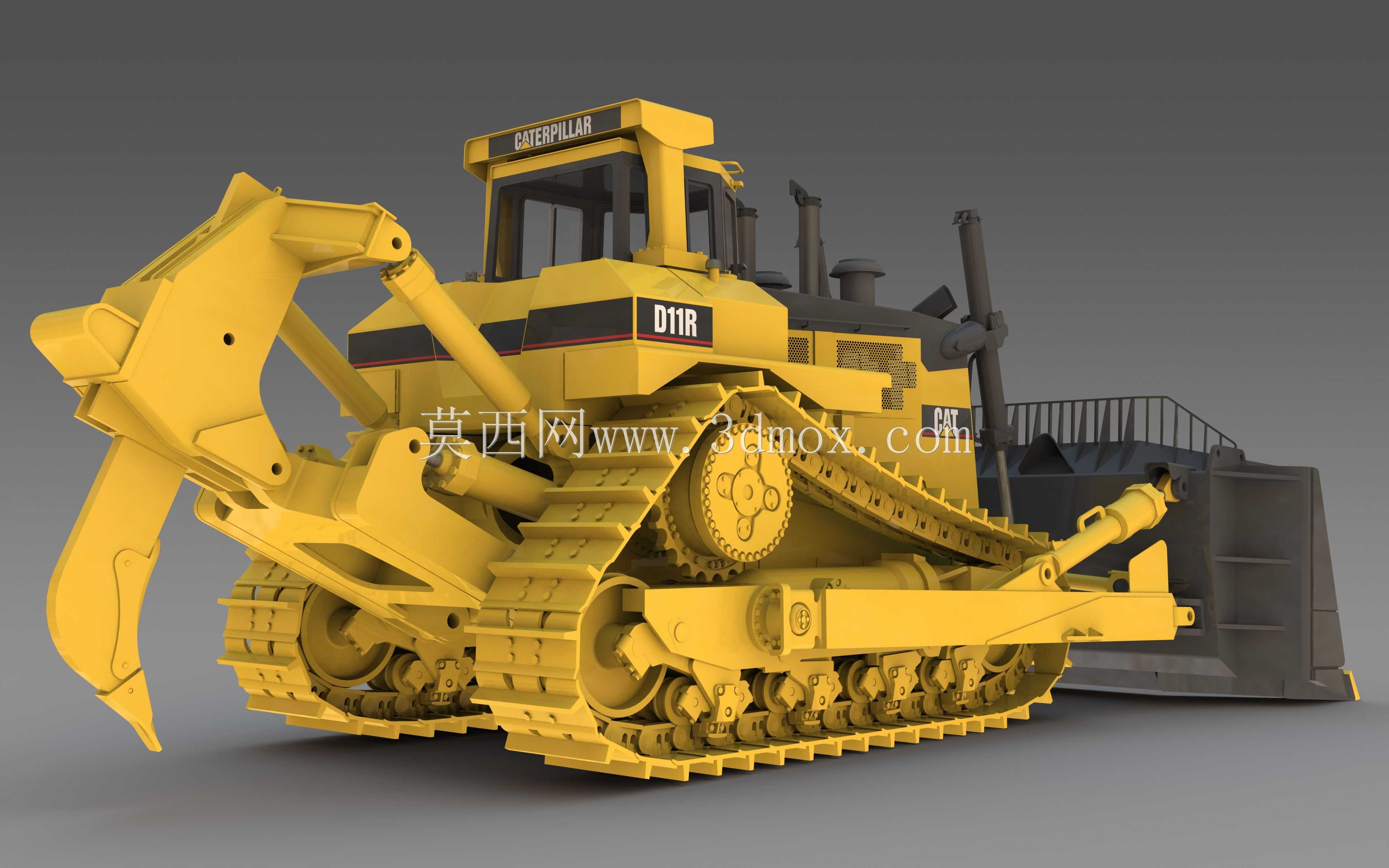

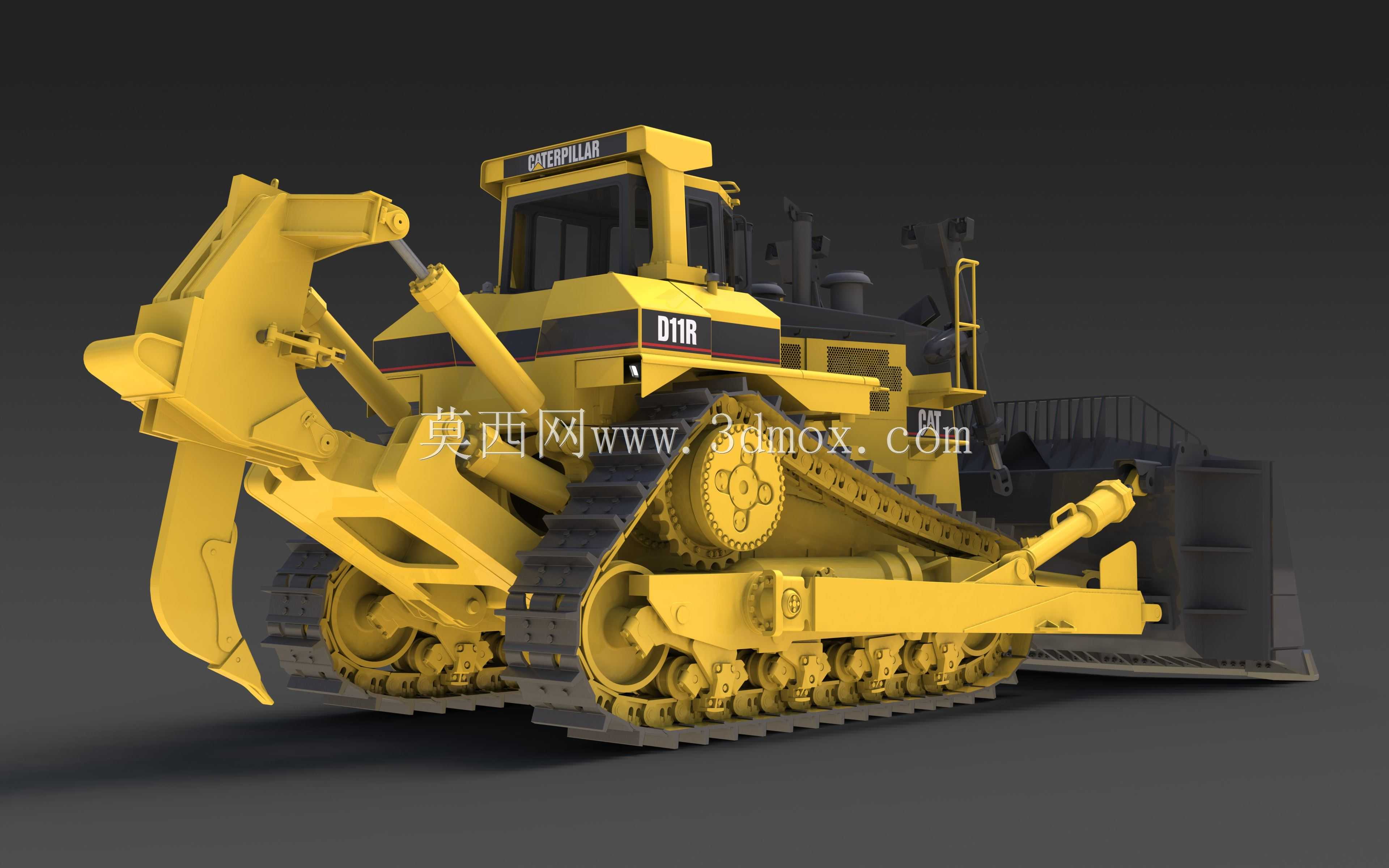

　　这种结构相比直推板，在推运松散物料时能减少物料从两侧溢散，单次推运量提升明显，推土板的倾斜油缸、提升油缸的铰接点位置完全按照实车的运动行程设置，能实现推土板的升降、倾斜、侧倾动作，满足不同坡度、不同平整度的作业需求，建模时预留了推土板切削刃的安装位，还原了切削刃与主板的螺栓连接结构，方便后续做易损件替换的结构演示。尾部的三齿松土器是这类重型推土机的核心作业部件，针对硬质岩土、冻土层作业时，松土器齿尖能依靠设备自重加液压下压力切入地层，将硬质土层破碎后再由前端推土板归集推运，建模时还原了松土器的平行四边形连杆结构，保证齿尖切入角度始终保持最优切削角，不会随着松土器升降改变切入角度影响破碎效率，

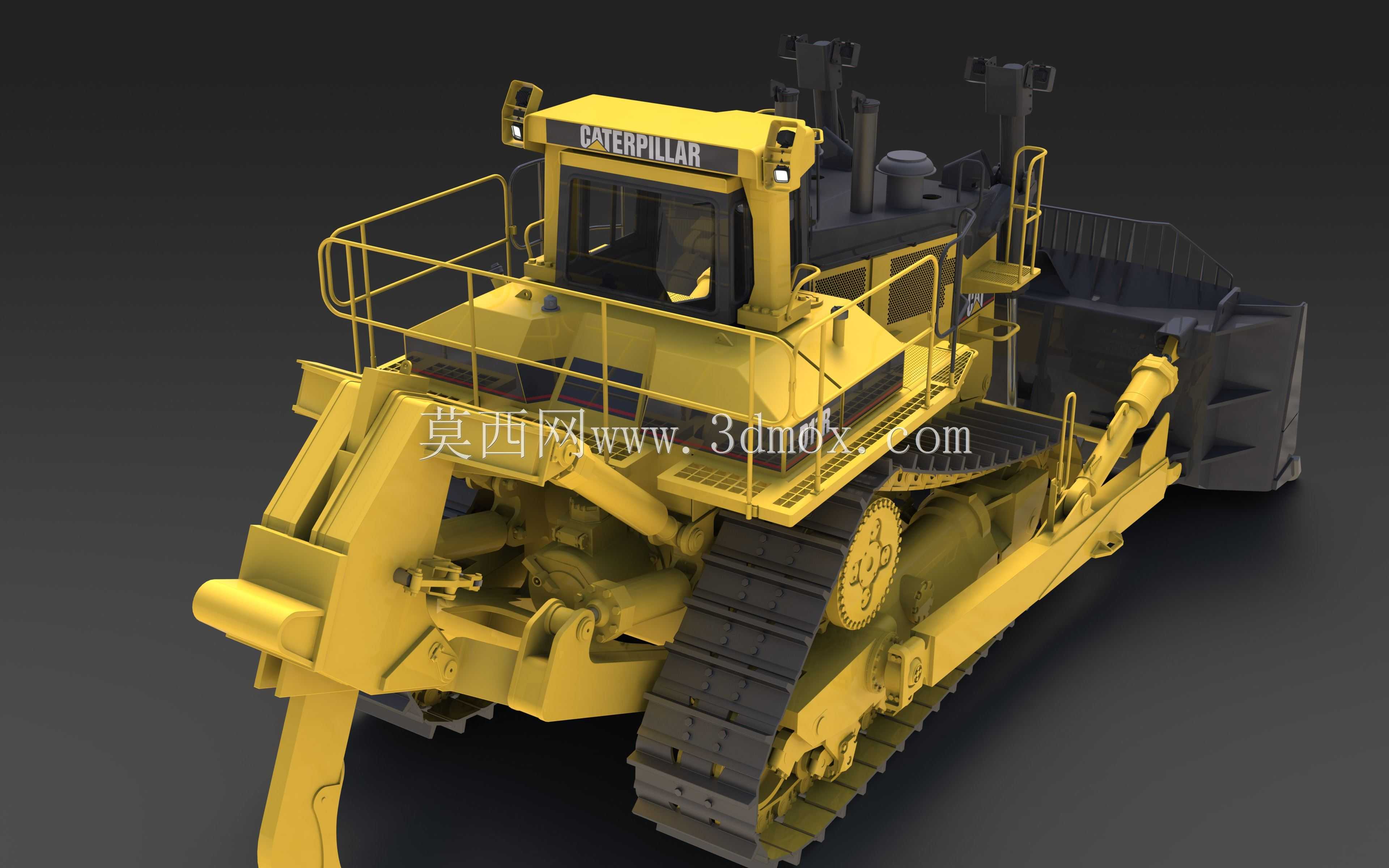

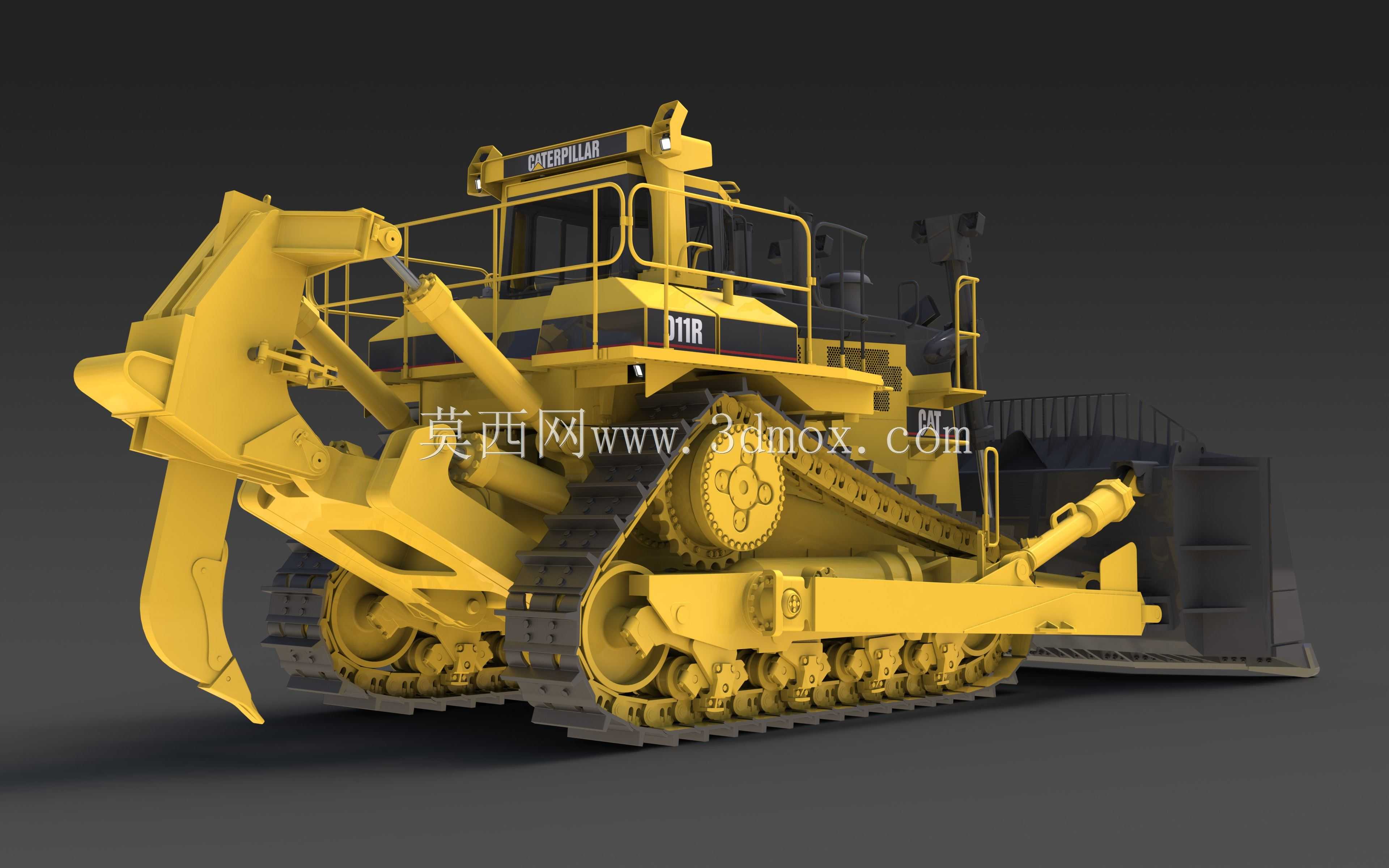

　　同时每个松土齿的齿尖与齿座做了分体式结构还原，匹配实场作业中齿尖作为易损件快速更换的实际需求。驾驶室部分采用高架设计，作业时驾驶员能获得更好的前方视野，同时驾驶室的防护栏杆、爬梯、走台板都做了等比例还原，爬梯的踏步间距符合工程设备的安全设计标准，走台板的防滑纹理、护栏高度都按照实车的安全规范设置，驾驶室顶部的工作灯、警示标识位置也做了对应还原，方便后续做渲染、作业动画时还原真实的作业场景。整机的液压管路排布沿着车架主梁布置，避开了运动部件的活动行程，避免作业过程中管路被运动部件剐蹭破损，发动机舱的散热格栅、检修门的开合铰链都做了结构还原，能直观看到舱内的动力总成布局，空气滤清器、排气筒的位置都匹配大马力柴油发动机的布置需求，

　　保证进气效率与排气通畅。从尺寸边界来看，整机长度包含前端推土板与尾部松土器的最大外伸距离，宽度匹配履带外侧的最大宽度，高度到驾驶室顶部护栏的最高点，所有外凸部件的轮廓都做了精准还原，方便后续做场地布置模拟时，核算设备的转弯半径、作业覆盖范围，比如在矿山作业面规划时，能直接用该模型核算单台设备的作业幅宽，匹配运输车辆的停靠位置，提升作业面的调度效率。建模过程中所有铰接部件的转动轴都做了同轴约束，比如推土板的提升臂与车架的铰接点、油缸的两端铰接点、松土器的连杆铰接点，都保证了轴线重合，后续做运动仿真时不需要重新调整约束关系，能直接模拟推土板升降、松土器收放、履带转动的全动作流程。针对这类重型设备的结构特点，建模时特意区分了焊接结构件与装配部件的差异，比如车架主体的箱型焊接结构、推土板的加强筋布局，都还原了实车的焊接工艺特点，加强筋的排布位置对应推土板受力最大的区域，避免大负载推土时推土板出现变形，履带架的箱型结构也做了内部加强筋的还原，匹配设备大吨位承重的结构强度需求。
