带挂钩拉伸弹簧三维结构设计作品

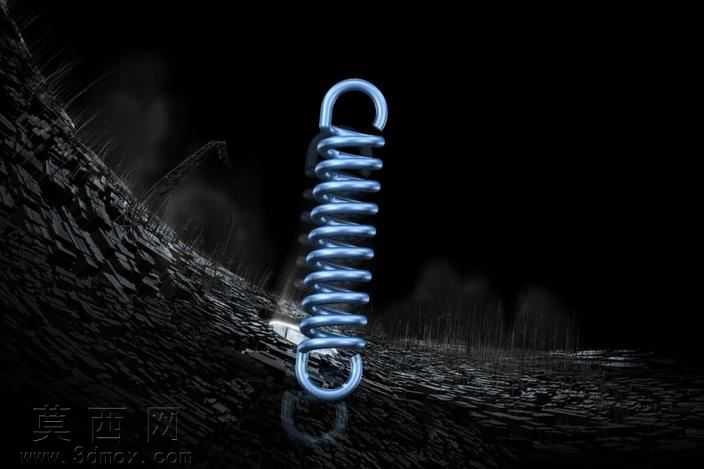

本作品为带端部挂钩的拉伸弹簧三维建模设计成果，建模阶段采用参数化设计思路完成整体结构搭建，首先确定弹簧的核心参数：有效圈数、簧丝直径、弹簧中径、端部挂钩的成型尺寸与弯折角度，通过螺旋扫描特征生成弹簧主体的螺旋簧丝结构，确保每一圈簧丝的螺距均匀一致，符合拉伸弹簧无初始预压间隙的结构特性。针对两端的挂钩结构，采用扫描混合的建模方式完成从螺旋簧身到直段挂钩的平滑过渡，避免结构连接处出现应力集中的几何突变，挂钩的圆弧半径经过尺寸校核，既保证挂钩与外部连接件的装配适配性，也兼顾挂钩自身的受力强度要求。材质设置阶段，为弹簧主体赋予高强度弹簧钢材质，调整材质的金属反射参数与表面粗糙度参数，还原冷卷弹簧经过表面处理后的哑光金属质感，同时通过环境光遮蔽效果突出簧丝之间的缝隙层次，让螺旋结构的立体感更加清晰。渲染环节搭建暗调工业风场景，采用侧方主光源搭配底部补光的布光方案，主光源打出弹簧侧面的金属高光，凸显簧丝的圆柱轮廓与螺旋走向，底部补光弱化挂钩下方的死黑区域，背景添加带有粗糙纹理的碎石质感元素，通过景深效果虚化背景，将视觉焦点集中在弹簧本体上，同时添加细微的环境雾效增强画面的空间纵深感。结构设计上严格遵循拉伸弹簧的受力特性，端部挂钩的受力方向与弹簧中心轴线保持重合，避免工作过程中产生附加扭矩，簧身的螺旋升角经过合理计算，保证弹簧在受拉变形时每一圈簧丝的受力均匀，不会出现局部应力过大导致的永久变形问题，整体模型的几何公差符合通用五金配件的设计规范，可直接用于装配验证、结构受力仿真以及产品展示等场景。
