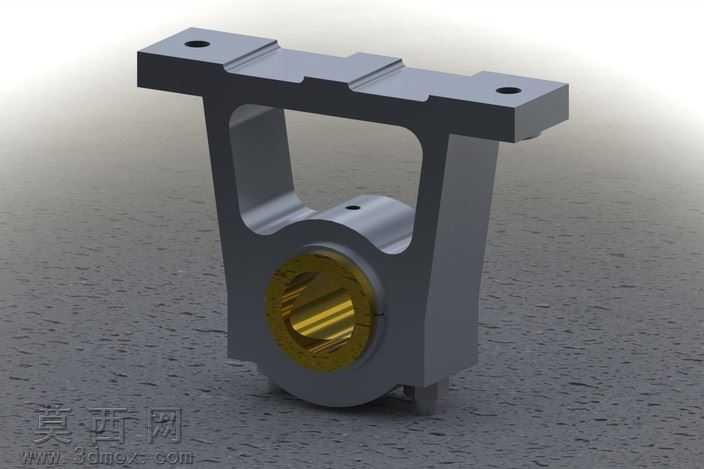

本作品为采用自顶向下设计思路完成的立式支承轴承座三维模型,建模过程依托三维设计软件完成,整体建模逻辑遵循自顶向下的装配设计原则,区别于传统自底向上逐个创建零件再完成装配的设计流程。在建模初始阶段,设计人员首先完成整体装配框架的布局规划,在装配环境下优先确定轴承座的整体安装尺寸、轴承容纳空间、支撑臂跨度、安装孔位分布等核心全局参数,再依托整体布局拆分出上部安装法兰、两侧支撑立臂、下部轴承容纳腔体、内嵌轴承组件等各个子零件的结构尺寸,确保各零件之间的装配间隙、配合公差完全匹配,避免自底向上设计容易出现的零件干涉、尺寸不匹配问题。模型渲染阶段采用了差异化材质分配方案,上部安装法兰与两侧支撑立臂主体采用哑光深灰金属材质,模拟铸铁轴承座的基体质感,立臂侧面与法兰安装面做了浅金色金属镀层效果处理,突出零件的加工面与非加工面的视觉区分,内部容纳的轴承组件采用亮金色金属材质模拟铜质轴套与保持架结构,轴承内圈与轴配合部分做了光滑金属反光效果,整体渲染光影柔和,清晰展现出轴承座的装配层次与结构细节。从结构设计来看,该轴承座上部为带两个安装通孔的平直法兰面,用于将整个支承结构固定在设备安装基面,两侧为对称分布的梯形支撑立臂,在保证结构支撑强度的同时通过中部镂空设计减少整体重量,下部为圆形轴承容纳腔体,腔体内部设置有轴承定位台阶,可实现滚动轴承或滑动轴套的轴向定位,腔体底部预留有紧固件安装位,可完成轴承外圈的锁紧固定,整体结构受力路径清晰,法兰承受的安装载荷通过两侧立臂均匀传递到下部轴承腔体,可稳定支承旋转轴类零件,满足常规机械设备的转轴支承需求。设计过程中还可将已有的2D草绘图形导入到建模环境中,直接依托2D轮廓生成3D实体特征,进一步提升建模效率,同时在装配环境下修改整体布局参数时,所有关联子零件的尺寸可同步更新,大幅提升设计迭代的效率,能够清晰展现自顶向下设计在机械零部件设计中的应用优势。
- 全部评论(0)
- 模板大小 2.22 MB
- 售价 10金币
- 浏览次数
- 系统要求 SolidWorks2012,STL,效果图,STEP/IGES,其它,
- 软件分类 通用五金配件
