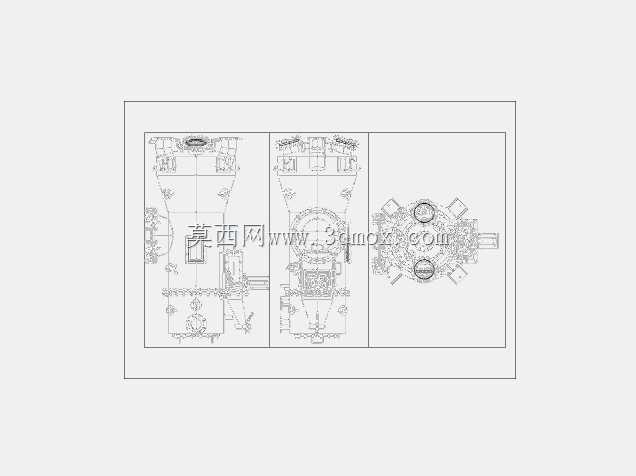

聚氯乙烯干燥器结构设计方案

　　在聚氯乙烯树脂生产的后处理工段，湿料的干燥工序直接决定成品树脂的含水率指标与后续加工性能，这套干燥设备的结构设计完全围绕PVC悬浮聚合后湿料的特性展开。从现场安装边界来看，设备采用立式塔体搭配下部布风结构的布局，整体安装高度适配常规化工厂房的二层投料、三层出料的工艺排布，塔体主段直径根据不同产能系列适配1.2米至2.4米区间，设备支腿的安装孔位预留了与现场混凝土基础预埋钢板的焊接余量，侧面的进料口位置与上游离心机出料溜管的倾角保持在55度以上，避免湿树脂在溜管内粘壁堵料。

　　设备内部的功能分区设计完全匹配PVC干燥的两段式工艺需求，下部的高温沸腾段采用多孔布风板搭配侧部热风进口，布风板的开孔率经过反复核算，既保证进入塔内的热风流速达到PVC树脂的临界流化速度，又避免局部风速过高造成颗粒夹带跑料，布风板上方设置的横向挡料板可以打散从进料口落下的湿料团，避免湿料直接落在布风板上造成局部死床。中部的干燥段设置了多层内旋流导向结构，让树脂颗粒在热风带动下做螺旋上升运动，延长颗粒在高温段的停留时间，同时避免颗粒沿塔壁短路直接进入上部出料段，导向板的倾角设置为15度，既保证颗粒的旋流效果，又不会造成颗粒在板面积料。上部的分离段直径做扩径处理，降低该区域的热风风速，让夹带的细颗粒树脂依靠重力回落至干燥段，顶部设置的内置旋风分离器可以进一步回收排气中携带的细粉，减少后续尾气处理系统的粉料负荷。

　　从实际应用场景来看，这套干燥设备可以适配不同聚合度的聚氯乙烯树脂干燥需求，针对疏松型与紧密型树脂的流化特性差异，布风板的开孔规格可以做模块化更换，不需要整体改动塔体结构。设备侧面设置的多个检修人孔分别对应布风板层、旋流导向板层、顶部分离层，日常检修时不需要拆除整体管线，打开对应人孔即可完成内部构件的检查与更换。塔体外壁设置的保温层固定支座预留了50mm的保温层安装厚度，适配岩棉或者硅酸铝棉的保温施工要求，避免塔壁温度过低造成内壁结露粘料。

　　设计过程中针对PVC干燥过程中容易出现的粘壁问题，塔体内壁所有焊缝都做了打磨抛光处理，内壁粗糙度控制在Ra0.8以下，减少树脂颗粒在壁面的附着概率，所有内部构件的连接位置都做了圆弧过渡，不存在直角积料死角。设备的出料口设置在塔体上部侧面，与下游气力输送管线的连接采用软连接结构，避免设备运行过程中的振动传递到输送管线，同时软连接的耐温等级适配干燥后树脂70摄氏度左右的出料温度。热风进口位置设置的气流分布板可以让进入塔内的热风沿截面均匀分布，避免局部偏流造成的干燥不均匀问题，分布板采用不锈钢材质制作，表面做钝化处理，避免长期接触热风与树脂造成锈蚀污染成品。

　　针对设备运行过程中的热膨胀问题，塔体下部的支腿设置了滑动支座结构，允许塔体在升温过程中沿轴向自由膨胀，避免热应力造成塔体变形或者焊缝开裂。设备顶部的排气口设置了温度检测接口，可以实时监测排气温度，反馈控制上游热风炉的加热功率，保证干燥过程的温度稳定在PVC树脂的热分解温度以下，避免树脂受热变色影响成品品质。进料口位置设置的打散装置可以将上游输送来的湿滤饼打散成小颗粒，避免大块湿料进入塔内造成流化不良，打散装置的转速根据湿料的含水率可以做变频调节，适配不同工况下的进料状态。
