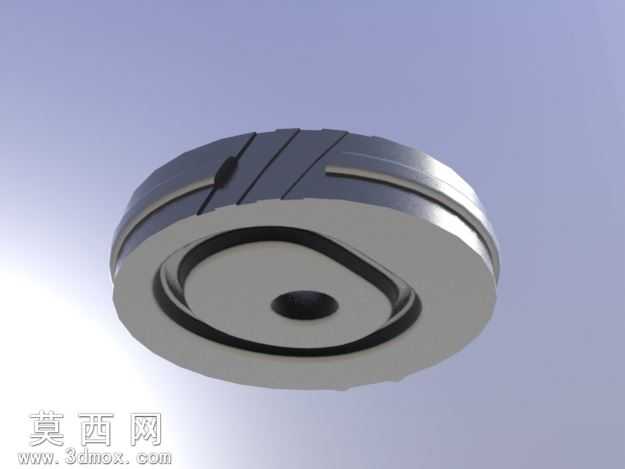

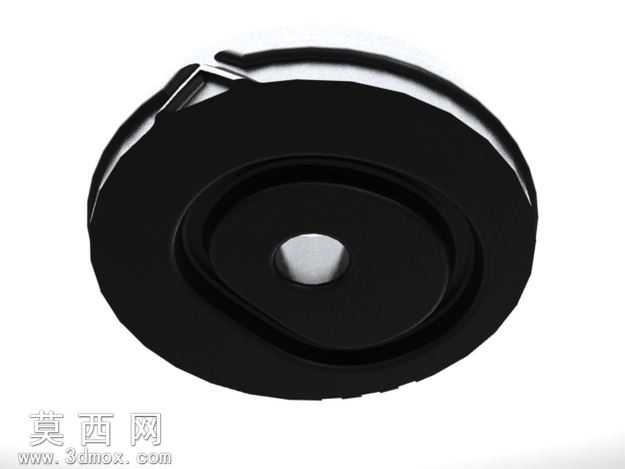

本凸轮模型采用三维参数化建模方式构建,整体为盘形凸轮结构,建模过程中严格遵循机械传动设计规范,精准还原凸轮的轮廓曲线、中心安装孔以及侧边限位卡扣结构。建模阶段首先绘制中心基准轴与安装孔的回转截面,通过回转命令生成中心轮毂基体,随后根据从动件运动规律绘制凸轮工作轮廓曲线,通过拉伸、布尔运算生成凸轮盘主体结构,针对侧边的弹性卡扣结构,采用草图绘制卡扣截面轮廓后拉伸成型,并对卡扣与凸轮盘的连接位置做圆角过渡处理,避免应力集中问题。材质渲染阶段为模型赋予哑光黑色工程塑料材质,调整材质的粗糙度、反光度参数模拟实际工程塑料的表面质感,中心安装孔位置赋予金属材质,还原金属轴孔的装配质感,渲染过程中添加柔和的环境光与定向光源,清晰呈现凸轮轮廓的曲面变化、卡扣的结构细节以及中心孔的装配特征。结构设计上,该凸轮属于盘形槽凸轮结构,工作轮廓为封闭的内凹槽曲线,能够带动从动件按照预设的运动轨迹完成往复动作,侧边的弹性卡扣用于凸轮在装配轴上的轴向限位,无需额外的紧固件即可实现快速装配定位,中心的通孔为标准安装孔,可与对应直径的传动轴配合传递扭矩。设计过程中重点校核了凸轮轮廓曲线的压力角,确保从动件在整个运动行程中受力平稳,避免出现自锁或者运动冲击过大的问题,同时对凸轮的壁厚做了均匀化处理,保证零件在注塑加工或者机加工过程中不会出现变形问题,轮廓曲线的过渡位置全部做了平滑圆角处理,减少从动件与凸轮接触过程中的磨损,提升零件的使用寿命。模型整体结构完整,细节还原度高,可直接用于机械原理演示、凸轮机构装配仿真以及相关设备的虚拟装配验证,能够直观展现槽凸轮的工作原理与结构特征,为相关传动机构的设计优化提供可靠的三维参考依据。
------分隔线----------------------------
说点什么吧
- 全部评论(0)
还没有评论,快来抢沙发吧!
- 模板大小 4.54 MB
- 售价 10金币
- 浏览次数
- 系统要求 SolidWorks2009,STEP/IGES,效果图,Rhino,Autodesk 3ds Max,
- 软件分类 通用机械零部件
