波纹管式弹性联轴器三维结构设计

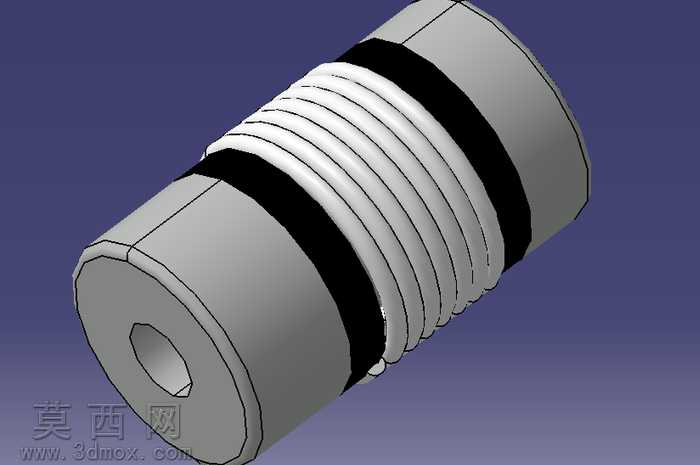

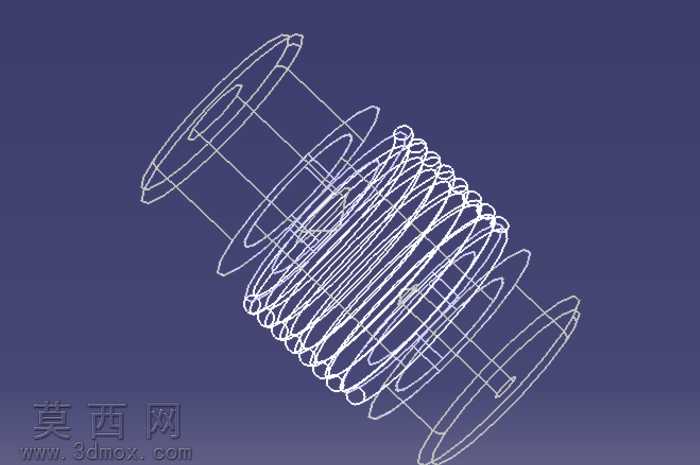

本作品为波纹管式弹性联轴器的三维参数化模型，整体采用同轴回转体结构设计，建模阶段以中心轴线为全局基准，先绘制两端轴套的截面轮廓，通过旋转凸台命令生成两端的刚性联接基体，两端轴套中心预留标准六角形轴孔，用于与待联接的传动轴实现周向固定，保证扭矩传递过程中无打滑松脱风险。中间段为薄壁波纹管弹性结构，建模时先绘制单圈波纹的螺旋引导线，通过扫描特征生成连续的波纹薄壁结构，再通过环形阵列完成整段波纹管的成型，波纹管两端与两侧轴套的衔接位置做了平滑过渡处理，避免应力集中导致的疲劳损坏。两端轴套与波纹管的衔接区域设计有黑色环形限位箍结构，建模时通过环形凸台搭配外观材质区分实现，既可以强化衔接位置的结构强度，也能直观区分不同功能区域的结构边界。材质配置上，两端刚性轴套采用金属钢材质，赋予哑光银灰色金属外观，还原金属零件的磨砂质感；中间波纹管采用弹性合金材质，保留金属基底色泽的同时体现薄壁弹性件的结构特性；环形限位箍采用橡胶类材质，赋予深黑色哑光外观，清晰区分不同功能部件。结构设计上充分考虑挠性联轴器的功能特性，中间波纹管段可补偿两轴之间的径向、角向与轴向偏差，同时具备一定的缓冲减震能力，两端轴套的长度与轴孔尺寸经过比例匹配，保证装配后整体同轴度符合传动要求。渲染阶段采用渐变紫蓝色背景突出模型主体，通过定向光源打光凸显波纹管的波纹轮廓与轴套的端面细节，清晰展示各部分的结构比例与装配关系，模型整体结构完整，各特征参数比例协调，可用于机械传动结构的教学演示、传动方案选型参考以及虚拟装配场景使用。
