等节距圆柱螺旋压缩弹簧结构设计

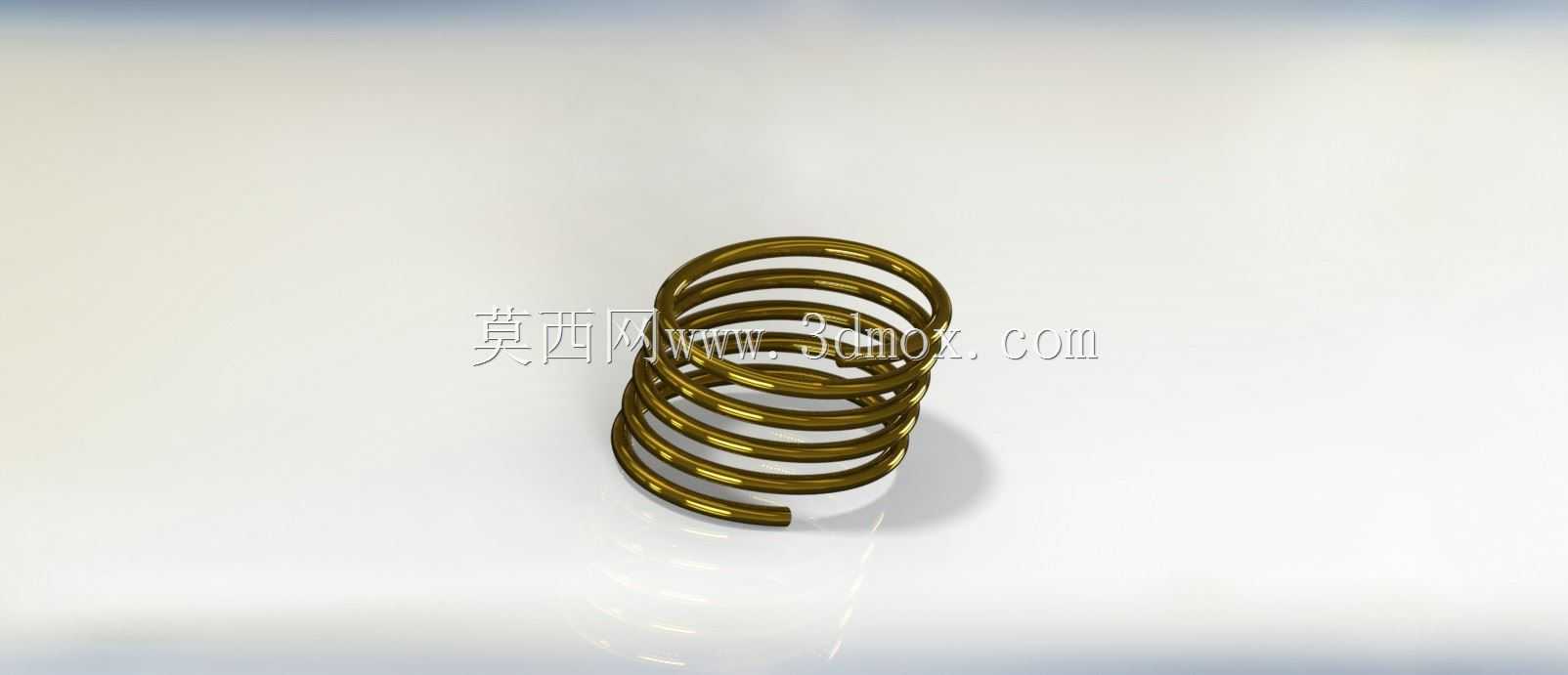

　　在各类机械结构的弹性缓冲、复位储能场景中，圆柱螺旋压缩弹簧是应用覆盖面极广的基础弹性元件，小到消费电子的按键复位结构，大到重型工程机械的悬架缓冲系统、工业设备的减震基座，都能见到这类零件的身影。本次设计的等节距圆柱螺旋压缩弹簧，采用圆形截面金属丝绕制而成，整体为规整的圆柱轮廓，两端支承圈做了并紧磨平处理，保证安装后端面与配合基座可以完全贴合，避免工作过程中出现偏载、歪斜的问题，这一点在高速往复运动的工况下尤为重要——如果弹簧端面不平整，压缩过程中侧向分力会持续磨损配合导杆，甚至出现弹簧卡滞、永久变形的失效问题。

　　从设计思路来看，这类弹簧的参数匹配需要结合实际工况的载荷行程曲线做反复校核，首先要确定工作行程内的刚度需求，也就是单位压缩量对应的弹力变化值，再根据安装空间的边界约束，确定弹簧的中径、自由高度、有效圈数这些核心参数。本次设计的弹簧有效圈数为7圈，两端各有1圈并紧的支承圈，总圈数为9圈，金属丝直径根据载荷等级匹配，绕制完成后经过强压处理，消除内部残余应力，保证长期反复压缩后不会出现明显的弹力衰减。弹簧的表面做了镀彩锌处理，既可以提升防锈能力，也能在装配过程中快速识别零件规格，避免和其他线径、刚度的弹簧混装。

　　在实际安装使用中，这类弹簧通常需要配套导杆或者套在导向套筒内部工作，安装边界需要预留足够的径向间隙，一般间隙值控制在弹簧中径的1%到2%之间，间隙过小会导致弹簧压缩时与导向件摩擦，增加额外的载荷损耗，间隙过大则容易让弹簧在压缩过程中出现失稳弯曲的问题。弹簧的两端安装面需要保证平行度公差在0.1mm以内，安装面的平面度误差不能超过0.05mm，否则会让弹簧承受偏心载荷，局部应力超过材料屈服极限后，会出现早期断裂的问题。

　　从功能特性来看，等节距圆柱螺旋压缩弹簧的刚度是线性的，也就是压缩量和弹力呈严格的正比关系，这一特性让它非常适合用在需要精准控制弹力的场景，比如阀门的启闭复位结构、自动化设备的缓冲限位结构、夹具的压紧结构中。和变节距弹簧、异形截面弹簧相比，等节距圆柱弹簧的加工工艺更成熟，制造成本更低，质量稳定性更容易控制，只要绕制参数控制准确，同批次弹簧的刚度误差可以控制在5%以内，完全满足绝大多数工业场景的使用需求。

　　在不同的应用场景下，弹簧的材料选择也有区别，普通工况下采用65Mn弹簧钢就可以满足需求，经过淬火回火处理后硬度可以达到HRC42-47，综合力学性能优异；如果是在腐蚀环境下使用，就需要更换为304不锈钢或者316不锈钢材料；如果是高温工况下使用，则要选用耐热弹簧钢材料，避免高温下材料弹性模量下降导致刚度失效。设计过程中还需要校核弹簧的疲劳寿命，对于循环次数超过100万次的高周疲劳工况，需要严格控制弹簧的表面质量，不允许有表面划痕、脱碳层超标的问题，必要时还要做喷丸处理，提升表面残余压应力，延长疲劳使用寿命。

　　很多结构设计新手在选用弹簧的时候，容易只看自由高度和外径参数，忽略了弹簧的并紧高度、最大压缩量这些关键参数，导致实际装配后弹簧压并时的载荷超过设计需求，甚至出现弹簧被压死失效的问题。在三维建模过程中，需要准确还原弹簧的螺旋升角、丝径、有效圈数、端部磨平结构，这样在做装配干涉检查的时候，才能准确模拟弹簧压缩到工作行程时的轮廓，避免和周边零件出现运动干涉。同时建模时要注意螺旋线的收尾过渡，还原实际加工中端部并紧圈的丝径走向，不要做成简单的等节距螺旋直接截断，那样的模型和实际零件形态存在偏差，会影响后续的装配仿真、有限元应力分析结果的准确性。
