壁挂式手持淋浴混水龙头三维设计

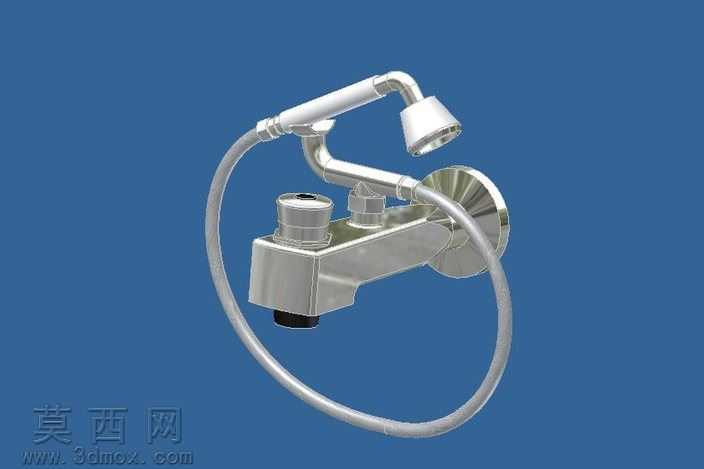

本作品为壁挂式手持淋浴混水龙头的三维建模设计，建模过程依托Autodesk Inventor平台完成，整体采用自顶向下的参数化设计思路，先完成整体安装尺寸、水路走向的基准框架搭建，再逐一拆分各个功能部件进行细节建模，确保各部件装配间隙符合卫浴五金的行业公差标准。模型完整还原了混水阀主体、墙面固定底座、出水弯管、手持花洒喷头、柔性连接软管、水流调节旋钮等全部结构部件，其中混水阀主体采用镀铬金属材质设置，建模时通过曲面放样、抽壳、布尔运算等操作还原阀体内部的冷热水混合腔室结构，同时对阀体外部的过渡圆角、安装定位孔、接口螺纹的细节特征进行精准刻画，保证结构的合理性与可制造性。墙面固定底座采用圆形法兰盘结构设计，建模时还原了底座与墙面贴合的密封面、与阀体连接的锁紧结构细节，确保安装结构的稳定性。出水弯管部分采用圆弧过渡曲面建模，还原金属弯管的流畅造型，同时预留与手持花洒连接的标准接口尺寸。手持花洒喷头部分单独建模，还原喷头表面的出水孔阵列、握持部位的防滑纹理细节，材质同样设置为亮面镀铬金属，与主体材质保持视觉统一。柔性连接软管部分采用扫掠特征完成建模，还原软管的环形波纹外壁结构，材质设置为哑光金属包覆质感，与亮面镀铬的阀体、喷头形成材质层次对比。水流调节旋钮部分还原旋钮的防滑棱边、档位定位结构，确保操作部件的人机交互合理性。渲染阶段采用工作室布光方案，以深蓝色纯色背景突出金属部件的反光质感，通过调整环境光、反射强度参数，还原镀铬卫浴产品的亮面金属光泽，同时对软管的哑光材质、阀体内部密封件的橡胶材质进行单独的材质参数调整，让不同部件的材质区分清晰，整体视觉效果贴近真实卫浴产品的实物质感。建模过程中所有部件均保留完整的参数化特征，可根据实际生产需求调整阀体尺寸、出水角度、软管长度等参数，适配不同的卫浴安装场景，模型装配完成后进行了全局干涉检查，确保各活动部件无结构干涉，转动调节、花洒插拔等操作的活动空间预留合理，符合卫浴产品的实际使用逻辑。
