ND15-PN40多通路集成式歧管结构

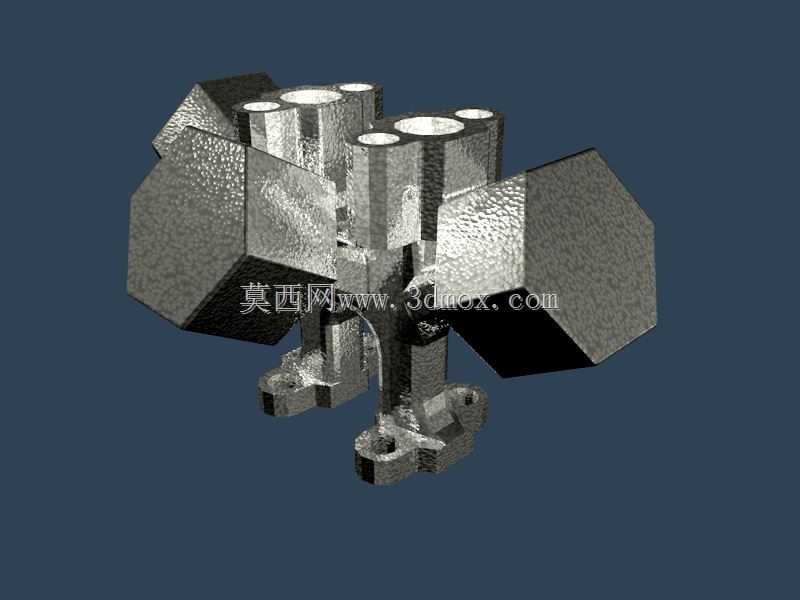

　　该歧管结构主要应用于中小通径工业流体控制回路中，常见于化工流体输送支路、小型液压动力单元集成阀组、实验室气路分配系统等场景，核心作用是将单路输入的流体介质按照工况需求分流至多个输出支路，或是将多路介质汇流至单一输出通路，替代传统多接头拼接的管路布局，减少管路连接点的泄漏风险，同时压缩管路系统的整体安装空间。从功能特性来看，该结构额定适配通径DN15，公称压力等级PN40，可承受最高4.0MPa的工作压力，适配水、液压油、低压气体等多种常规工业介质，两端的六角形结构是专门为安装紧固设计的受力位，匹配常规开口扳手即可完成装配锁紧，无需定制专用工装，现场安装维护的便利性较强。设计过程中首先确定了通路的排布逻辑，

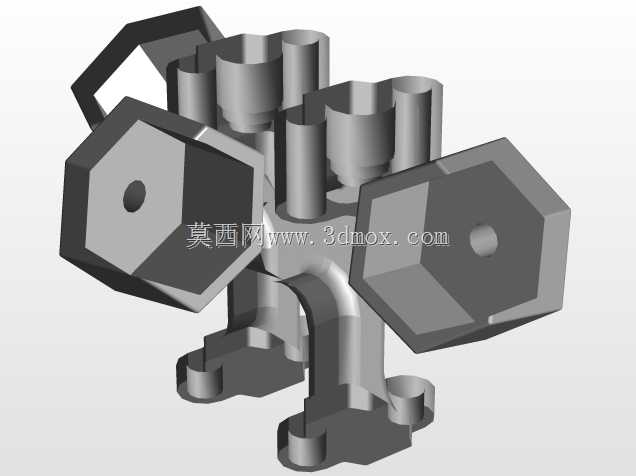

　　将多个垂直向上的通路接口沿主体结构的上部均匀排布，避免相邻管路安装时出现操作空间干涉，主体下部的弧形过渡流道经过流阻优化，内壁采用圆弧过渡而非直角转折，可大幅降低介质在分流、汇流过程中的局部压力损失，减少介质湍流带来的管路振动与噪音。外形尺寸方面，主体的安装边界充分考虑了常规工业管路的安装间距要求，相邻接口的中心距预留了足够的活接扳手操作空间，两端的六角安装位对边尺寸符合通用紧固件的尺寸规范，下部的固定支脚结构可直接通过螺栓固定在安装基板或阀组台面上，不需要额外设计定制安装支架。结构建模过程中对承压壁厚做了针对性校核，主体流道的外壁厚度按照PN40压力等级的安全系数取值，在介质压力冲击、温度小幅波动的工况下可保证结构强度，

　　避免出现应力开裂问题；各接口的端面均设计了标准密封面结构，可适配平面密封、O型圈密封等多种常规密封形式，满足不同介质的密封需求。不同于传统的铸造歧管毛坯结构，该三维结构的所有安装面、密封面都预留了合理的机加工余量，建模时已考虑铸造拔模斜度与机加工退刀空间，可直接用于后续的铸造工艺编制与机加工工序排布，不需要二次调整模型结构。在实际设备选型应用中，该类集成歧管可大幅减少管路系统的接头数量，传统实现同等通路数量的管路连接需要至少6个以上的三通、弯头接头，不仅装配耗时久，每个接头都是潜在的泄漏点，采用该集成式歧管后，仅需在各接口处连接对应管路即可，整体装配效率可提升60%以上，同时系统的泄漏风险点大幅减少，后期维护的工作量也同步降低。

　　建模时对各通路的同轴度、密封面的平面度都做了基准标注，可直接导出工程图用于生产制造，结构的圆角过渡位置也充分考虑了铸造工艺的成型性，避免出现壁厚突变导致的铸造缩孔、冷隔等缺陷，下部的固定支脚位置经过受力校核，在管路受外力拉扯时可保证固定强度，不会出现支脚断裂的问题。
