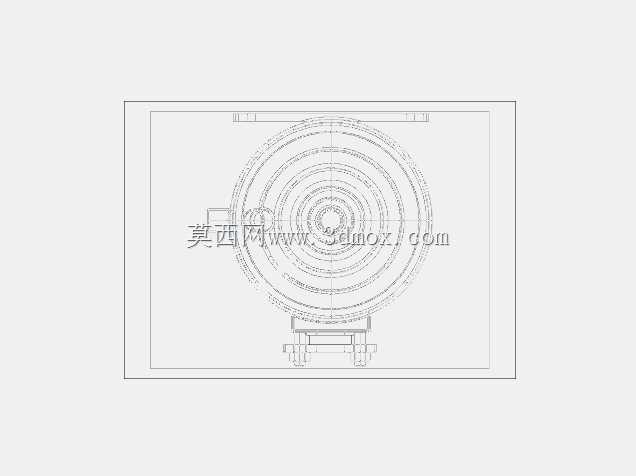

带冲洗结构的泵用机械密封罐体设计

　　底部设置的支撑安装脚直接匹配泵体密封腔的外接安装位，安装时不需要额外改造泵体原有结构，可直接适配常规单端面、双端面机械密封的冲洗接口。设计过程中首先考虑的是安装边界的适配性，罐体的轴向安装尺寸严格匹配常用离心泵、化工流程泵的密封腔外部预留空间，径向最大轮廓不会超出泵体轴承架的外沿，避免现场安装时和管线、机泵附属部件产生干涉；底部安装脚的螺栓孔位采用通用化跨距设计，可适配多数标准泵型的密封端盖外接螺纹孔，不需要现场重新配钻。腔体内部的流道设计做了专门的导流优化，冲洗液进入罐体后会沿环形腔体做周向旋流，既可以让冲洗液充分和密封腔体周边换热，也能避免流体直接冲击密封组件造成的压力波动，出口位置设置的导流槽正对机械密封的端面冲洗入口，在石化、化工、市政给排水以及流程工业的泵送工况中，输送介质往往含有固体颗粒、易结晶组分或是具备一定腐蚀性，普通机械密封在长期运行中很容易因为介质沉积、摩擦副干磨出现泄漏失效，这时候配套冲洗结构的密封辅助罐体就成了保障机封长周期运行的核心部件。这套密封罐体的设计核心是为泵用机械密封提供稳定的清洁冲洗液循环通路，通过外接清洁冲洗介质或是自身泵送环带动的循环流，持续带走机械密封摩擦副产生的热量，同时阻止输送介质中的固体颗粒、杂质进入密封端面间隙，从根源上降低密封面的磨损速率，延长机封的整体使用寿命。从结构布局来看，罐体采用同轴多层环形腔体设计，外层为承压壳体，中间层预留冲洗液的缓存与导流空间，内层则对应泵轴的穿装位置，

　　保证冲洗液可以以稳定的压力、流速到达密封摩擦副位置，不会出现流道断流或是压力脉动的问题。在实际工况应用中，这类密封罐体既可以配合API682标准中的PLAN11、PLAN13等自冲洗方案使用，依靠泵出口的高压介质经过降温、过滤后进入罐体完成循环，也可以外接外部清洁冲洗源，适配输送介质含固量高、腐蚀性强的严苛工况，比如选矿厂的渣浆泵、化工厂的浆料泵、污水处理厂的污泥泵等场景，都可以通过加装这类密封冲洗罐体，将机械密封的平均无故障运行时间提升数倍。罐体的密封结合面全部采用平面止口配合设计，配合O型圈沟槽的尺寸公差严格控制在机械密封通用规范要求的范围内，避免运行中出现冲洗液的外泄漏；顶部预留的排气接口可以在初次投用的时候排尽腔体内的空气，

　　保证冲洗循环通路内充满流体，不会出现气阻导致冲洗失效。不同于普通的密封腔压盖，这套带冲洗结构的罐体在设计时还考虑了日常运维的便利性，腔体侧面预留了温度、压力检测接口，运维人员可以直接在罐体上安装压力表、温度传感器，实时监测冲洗回路的运行参数，不需要在管线上额外开孔安装检测元件；底部设置的排污接口可以在停机检修的时候快速排尽腔体内的残留介质，减少检修时的介质清理工作量。从结构强度角度，罐体的壁厚按照1.6倍的最高工作压力进行冗余设计，可承受常规泵送工况下的冲洗液压力波动，不会因为泵出口的压力水锤出现腔体变形；环形腔体的过渡位置全部采用圆角过渡，避免应力集中导致的焊缝开裂或是壳体疲劳损坏，即便是在频繁开停泵的工况下，

　　也能保持结构的稳定性。很多现场运维人员在处理机封频繁泄漏的问题时，往往只关注密封本身的材质和弹簧结构，忽略了冲洗环境对密封寿命的影响，实际上超过六成的机封早期失效都和冲洗不良、杂质进入密封端面有关，这套密封罐体的设计就是从辅助系统层面解决这个痛点，通过稳定的冲洗环境给机械密封提供可靠的运行条件，既可以用于新泵的出厂配套，也可以用于在役老泵的密封系统改造，不需要对泵体主体结构做大规模改动，仅需替换原有密封压盖、连接对应的冲洗管线即可完成升级。在三维建模过程中，所有配合尺寸都按照机械设计的公差要求做了对应约束，安装脚的位置、接口的螺纹规格、腔体的同轴度都和实际工业应用的通用标准保持一致，结构设计人员可以直接在这个模型基础上根据具体的泵型参数调整接口尺寸、腔体容积，快速完成不同工况下的密封冲洗系统适配设计，减少重复建模的工作量。
