电机驱动卧式离心泵机组结构设计

　　在化工流程、市政供水、循环冷却系统等工业场景中，卧式离心泵机组是流体输送环节的核心执行单元，这套带共用底座的电机驱动离心泵结构，完全围绕现场安装运维的实际需求完成三维构型。从实际应用来看，这类泵组常被用于输送常温清水、低腐蚀性化工介质，适配厂区循环水系统、工艺介质增压、给排水管网增压等工况，相比立式泵结构，卧式布局的重心更低，运行时的振动幅值更小，对安装基础的承重要求更友好，后期拆解检修叶轮、机封部件时不需要挪动电机，运维效率更高。

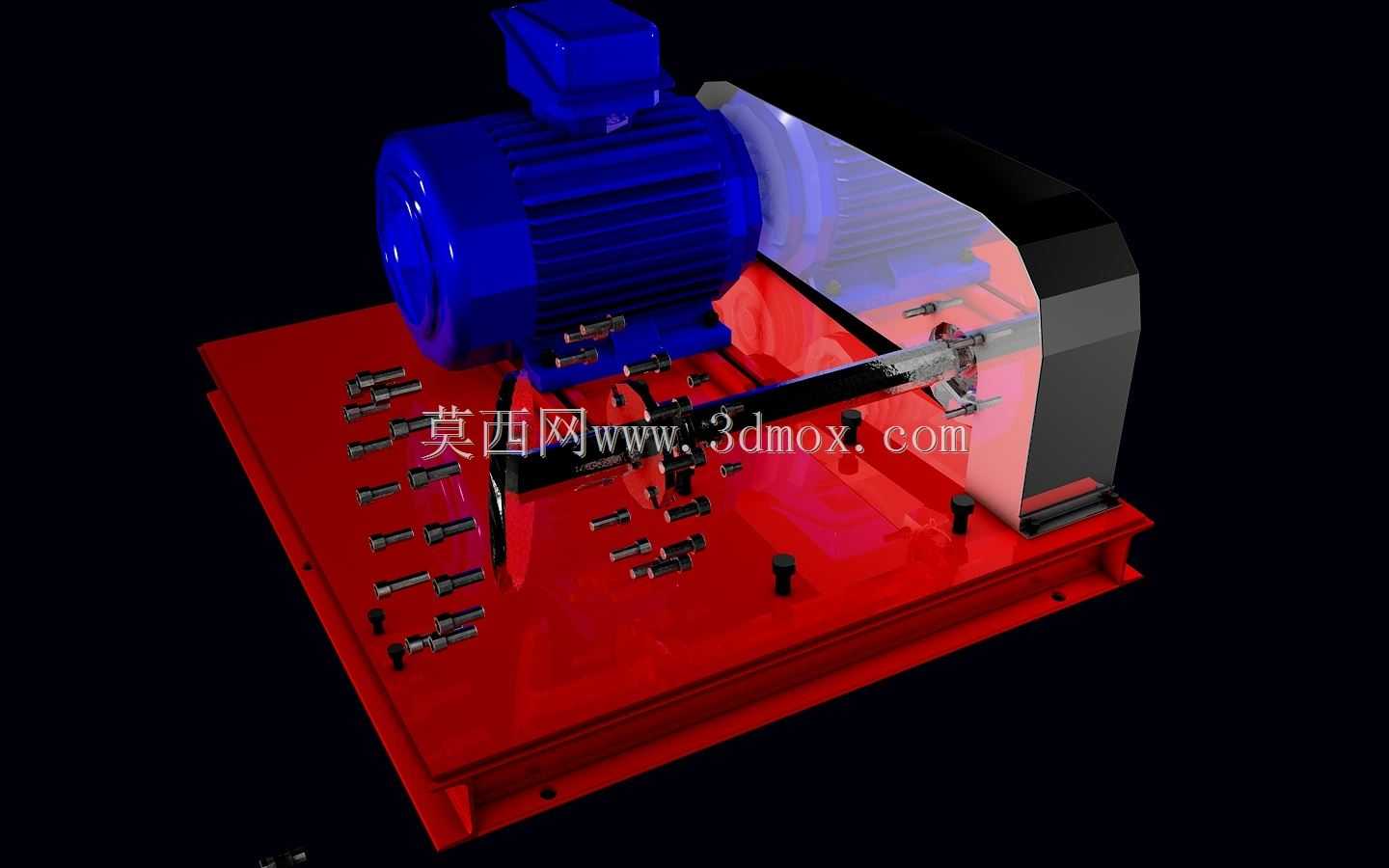

　　设计过程中首先确定了动力端与流体端的同轴度匹配逻辑，电机采用标准B3卧式安装脚座，与泵体通过刚性联轴器实现扭矩传递，联轴器外侧设置半包围式安全防护罩，避免运行过程中异物卷入旋转部件，同时防护罩采用快拆式螺栓固定，日常盘车、检查联轴器对中时不需要完全拆解护罩。共用底座采用型钢焊接后整体机加工的结构，电机安装位与泵体安装位的定位面一次装夹铣削成型，从加工工艺层面保证两轴的同轴度公差控制在0.1mm以内，减少现场安装时的对中调整工作量，底座上预留的地脚螺栓孔采用长圆孔设计，允许现场安装时存在±5mm的位置偏差，降低基础施工的精度要求。

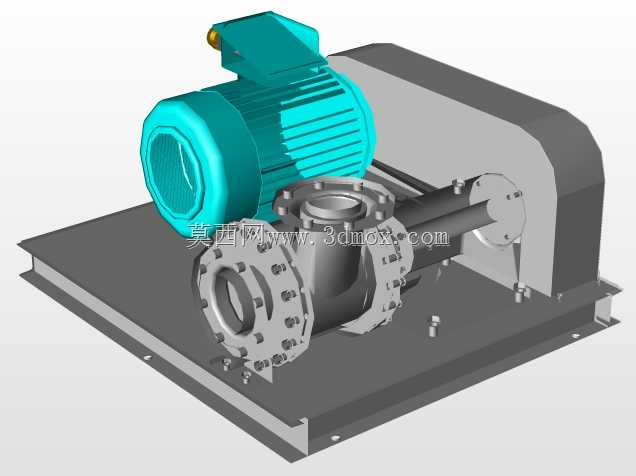

　　流体端的结构采用后开门式设计，泵壳为轴向剖分？不，是单级单吸悬臂式结构，叶轮通过键连接固定在泵轴端部，泵轴与泵壳之间采用集装式机械密封，不需要现场调试密封压缩量，更换机封时只需要拆解联轴器与泵盖连接螺栓，即可将转子组件整体抽出，不需要拆解进出口管路。进出口法兰采用标准PN16压力等级的法兰接口，法兰密封面为突面结构，适配现场常用的非金属平垫片，进出口方向为水平进水平出？不对，图中可见进口为轴向水平方向，出口为垂直向上方向，这种管路走向适配大多数现场的管路布局，不需要额外加装弯头改变介质流向，减少管路阻力损失。

　　从安装边界来看，整套泵组的底座长度覆盖电机与泵体的全部安装脚位，底座边缘预留了20mm的运维操作空间，电机尾部的散热端距离底座边缘保留足够的通风间隙，保证电机运行时的散热风量满足要求，不会出现散热不良导致的电机温升过高问题。泵体底部设置了排污螺塞，停机检修时可以完全排净泵腔内的残留介质，避免冬季低温环境下介质冻裂泵壳，同时泵壳顶部设置了排气螺塞，首次启动前可以通过该螺塞排净泵腔内的空气，避免气缚现象导致泵无法正常吸液。

　　设计时还充分考虑了管路载荷的影响，泵体的进出口法兰位置做了局部加厚处理，能够承受管路传递的一定范围的径向与轴向载荷，避免管路应力传递到泵轴上导致轴弯曲、机封泄漏等问题。电机的接线盒位置设置在电机顶部，方便现场接线操作，同时接线盒的防护等级满足IP55要求，适配户外或者多粉尘的安装环境。整套结构的所有连接螺栓均采用标准外六角螺栓，通用化程度高，现场运维时不需要准备特殊规格的工具，易损件如机械密封、叶轮、轴承都采用行业通用规格，备件采购周期短，能够减少设备停机维护的时间。

　　在三维建模过程中，所有配合面都按照实际加工公差设置了间隙与过盈配合的参数，比如轴承与泵轴的配合采用k6公差，轴承与轴承座的配合采用H7公差，完全符合机械设计手册的配合要求，模型中所有的紧固件都做了简化但保留了安装位置与规格参数，方便后续导出工程图时直接生成明细表，指导生产采购。另外，泵组的整体重心落在底座的几何中心附近，吊装时通过底座上预留的四个吊耳即可完成整体吊装，不需要额外制作吊具，现场安装就位时的调整难度更低。
