ARSOPI THERMAL SX30-HP板式换热结构

　　在化工、食品加工、暖通空调、区域供热等多个工业场景中，板式换热器始终是实现流体间热量传递的核心设备，这款ARSOPI THERMAL SX30-HP型板式换热结构，针对中低压工况下的高效换热需求做了针对性的结构优化，适配多数对换热效率、安装空间有明确要求的工艺环节。从实际应用层面看，这类板式换热设备常被用于液-液换热、汽-液换热场景，比如食品加工中的物料杀菌冷却环节，化工流程中的工艺介质温度调节，暖通系统中的冷热媒置换，甚至是集中供热系统中的用户侧换热单元，都能看到同结构设备的应用，相比管壳式换热器，它的换热效率更高，占地空间更小，后期清洗维护的便捷性也更有优势。

　　从结构设计思路来看，这款设备采用了可拆式板式换热的经典框架逻辑，核心换热元件为冲压成型的波纹板片，板片周边的密封槽内嵌装耐温耐腐的密封垫片，通过两端的压紧板与拉紧螺栓将整组板片压紧固定，相邻板片之间形成交替的流体流道，冷热两种介质分别在相邻流道内流动，通过板片本身完成热量传递，板片上的人字形波纹设计，一方面可以在低流速下让流体形成湍流，大幅提升换热系数，减少换热死区，另一方面也能增加板片的整体刚性，提升设备承受压差的能力，避免运行过程中板片出现变形泄漏。

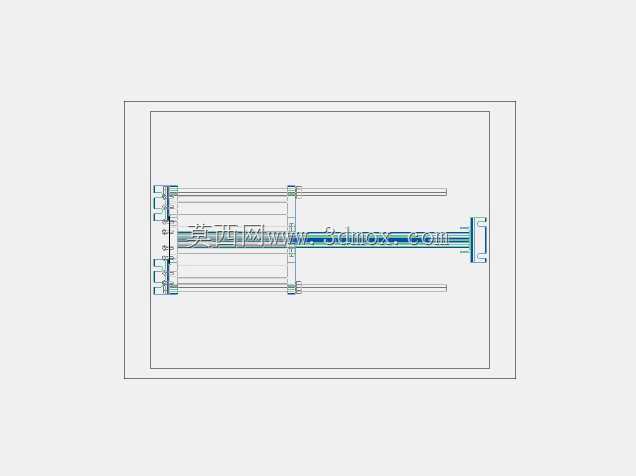

　　从安装边界与外形结构来看，该设备采用卧式长轴布置结构，固定压紧板与活动压紧板分别位于板片组的两端，上下两根导杆承担板片组的承重与导向作用，活动压紧板可以沿着导杆滑动，方便后期拆开板片进行清洗或者更换密封垫片；设备的四个流体接口均设置在固定压紧板侧，采用同侧接管的布局，这种布局的优势是现场安装管路时不需要在活动侧预留管路位移空间，能进一步压缩设备安装所需的占地空间，接口的法兰尺寸匹配常规工业管路标准，不需要额外做非标转接就能对接现场工艺管道。

　　在功能特性层面，这款换热结构的板片采用薄金属板冲压成型，相比厚壁换热管，热阻更低，相同换热负荷下所需的换热面积更小，设备整体重量更轻；板片之间的密封垫片采用免粘接卡扣式安装设计，更换垫片时不需要额外涂胶，维护效率更高；拉紧螺栓采用等长对称布置，压紧板片时可以保证各点压紧力均匀，避免出现局部压紧力不足导致的泄漏，或是局部压紧力过大导致的板片、垫片损坏。实际选型应用时，需要根据现场的冷热介质流量、进出口温度要求、工作压力、介质腐蚀性来调整板片的数量、板片材质以及密封垫片的材质，比如处理有腐蚀性的化工介质时，板片可以选用316L不锈钢或者钛材，密封垫片选用丁腈橡胶或者氟橡胶来适配不同的温度与介质耐受要求。

　　从三维建模的角度来看，搭建该结构时需要重点关注板片波纹的成型尺寸、密封槽的公差配合、导杆与压紧板的装配间隙、拉紧螺栓的孔位同轴度，这些尺寸直接影响后续设备装配的可行性与实际运行的可靠性，比如板片密封槽的深度如果偏差过大，压紧后要么密封失效出现泄漏，要么垫片被压溃失去弹性；导杆的平行度如果不达标，活动压紧板滑动时会出现卡滞，拆装维护时会非常不便。另外，建模时还需要预留出设备拆装所需的操作空间，比如设备一端需要预留足够的长度，方便拆开后抽出板片进行清洗，现场布局时不能在这个空间内布置其他固定设备或者管路，避免后期维护无法开展。

　　在实际运行过程中，这类板式换热器的流道狭窄，对介质的洁净度有一定要求，如果介质中含有大直径的固体颗粒，很容易造成流道堵塞，因此选型应用时通常会在设备入口端加装对应精度的过滤器，避免杂质进入流道影响换热效果甚至造成板片变形。同时，设备启动时需要先缓慢打开冷侧介质阀门，再缓慢打开热侧介质阀门，避免瞬间的温差与压力冲击造成密封垫片移位或者板片变形，停机时则先关闭热侧阀门再关闭冷侧阀门，延长设备的整体使用寿命。
