装配式蒸汽加热集成管路装置

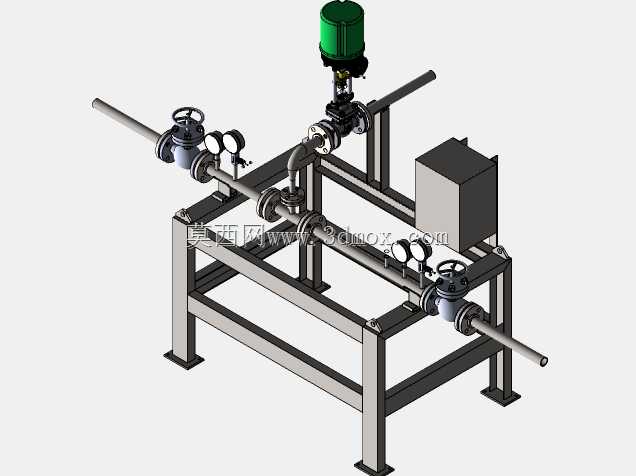

　　这套装配式蒸汽加热装置，核心是依托撬装集成思路完成的蒸汽换热管路系统，主要面向需要精准控温的流体加热工况，常见于食品加工的物料预热、化工生产的介质升温、纺织印染的工艺热水供给、集中供暖的汽水换热段这类场景，替代传统现场零散焊接拼装的蒸汽加热管路，减少现场施工的配管工作量与安装误差。从结构设计来看，整套装置采用方管焊接的框架式承载底座，底座支脚设置了带安装孔的固定脚板，安装时可直接通过膨胀螺栓固定在混凝土地面或者设备平台上，不需要额外做复杂的基础找平，框架的主梁、横梁排布完全避让开管路的检修空间，所有阀门、仪表的操作位置都预留了不小于400mm的操作净距，日常巡检时可以直接完成阀门启闭、压力表读数的操作，不需要额外搭设操作平台。

　　管路上的阀组配置完全围绕蒸汽加热的工艺逻辑设置：主蒸汽入口端配置了手动截止阀作为总切断阀，阀后并联设置两块压力表，分别监测阀前蒸汽压力与阀后工作压力，方便判断阀门开度是否合理、滤网是否存在堵塞；核心调节段采用直行程电动调节阀，可根据后端被加热介质的温度反馈自动调节蒸汽通入量，实现加热温度的闭环控制，调节阀前后都设置了检修切断阀，方便后续阀芯检修时不需要排空整个管路的介质；旁通管路设置了手动调节阀，在电动调节阀故障或者检修时，可以临时通过旁通管路手动控制蒸汽供给，避免整条生产线因为单一部件故障停机。被加热介质的管路与蒸汽管路通过专用的喷射式混合加热器连接，蒸汽通过多孔喷射结构直接注入被加热流体中，换热效率比表面式换热器更高，

　　同时混合段后端设置了温度检测接口，可外接温度传感器将信号传回控制箱，控制箱采用壁挂式安装在框架侧方的支架上，箱体内部预留了PLC模块、接线端子的安装空间，外部设置了操作按钮与状态指示灯，不需要额外配置独立的控制柜。整套装置的管路连接全部采用法兰连接结构，所有密封面都采用金属缠绕垫片适配蒸汽高温工况，管路的支撑全部采用管卡固定在框架横梁上，避免设备运输、运行过程中管路出现振动位移，管路的进出口都设置在装置的同侧两端，采用标准法兰接口，现场安装时只需要对接进出口的工艺管道、接入电源与控制信号线即可完成投用，相比现场散件安装的施工周期能缩短70%以上。设计过程中重点考虑了不同工况的适配性：管路的通径配置覆盖了常用的中小流量加热需求，

　　蒸汽管路的压力等级适配1.6MPa以下的饱和蒸汽工况，框架的表面做了防锈喷漆处理，可适配一般工业厂房的室内安装环境，如果是高湿度或者有腐蚀性的安装场景，也可以直接替换框架材质为不锈钢而不需要改动整体结构。另外在安装边界上，整套装置的整体外轮廓尺寸控制在常规车间通道的通行宽度以内，运输时可以直接通过标准叉车完成转运，不需要拆解部件，吊装点设置在框架顶部的四个角，可直接通过吊带吊装就位，不会出现吊装变形的问题。管路上的压力表安装位置都做了缓冲管配置，避免蒸汽直接冲击压力表造成元件损坏，所有阀门的手轮方向都统一朝向操作侧，操作人员站在装置正面就可以完成所有手动阀门的操作，不需要绕行到设备背面。这套集成式的设计思路，本质是将原本需要在现场完成的管路预制、阀组组装、仪表安装、接线调试等工作全部前移到工厂预制环节，通过标准化的三维建模校验所有部件的干涉情况，提前排查管路碰擦、操作空间不足、检修位置预留不够这类现场安装常见的问题，保证运抵现场的设备是经过预装校验的成品，既降低了现场施工对安装工人技术水平的要求，也能保证不同批次设备的安装质量统一，减少因为现场施工不规范带来的跑冒滴漏隐患。
