两立方压缩空气储气罐结构设计图纸

　　在工业气动系统的管网布局中，储气罐始终是不可或缺的缓冲稳压核心部件，这套两立方容积的压缩空气储气罐结构，针对常规工厂气动执行元件、气动仪表、喷砂喷涂作业的气源稳定需求做了适配设计。从实际工况出发，这类储气罐通常布置在空压机后端的冷干机、精密过滤器之后，用来抵消空压机间歇加载卸载带来的气源压力波动，同时沉淀压缩空气中夹带的液态冷凝水、油污杂质，避免下游气动元件因为气水混合出现卡滞、密封件过早老化的问题。

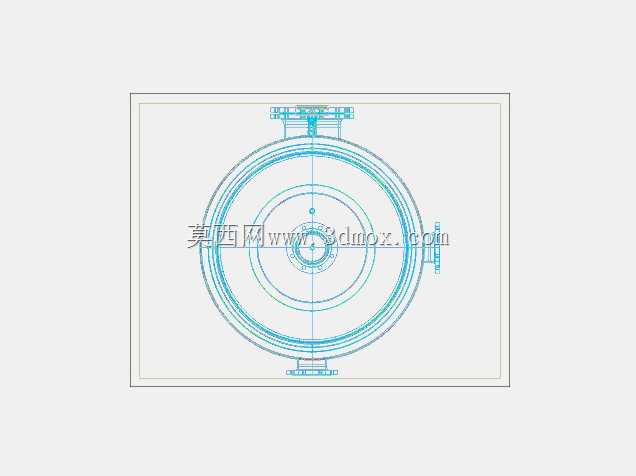

　　设计阶段首先要考虑的是安装边界的适配性，两立方容积的储气罐采用立式圆筒形结构，相比卧式布局能大幅减少车间占地面积，罐体上下采用标准椭圆形封头，相比平封头能更好分散内部承压带来的应力集中，减少壁厚冗余量。罐体顶部的接口组做了分区排布：靠中心位置预留安全阀安装接口，用来在罐内压力超设定阈值时自动泄压，保障罐体承压安全；侧边对称布置的两个法兰接口分别对接进气与出气管道，进气管路延伸至罐体中下部，避免进气气流直接冲击罐顶封头造成局部紊流，出气管路从罐体上部集气区引出，减少沉积在罐底的冷凝水被气流带入下游管网。罐体底部居中布置排污接口，配套的排污阀安装位预留了足够的操作空间，方便日常运维时定期排出罐底积存的杂质与积液，不需要操作人员俯身探入设备底部操作。

　　从结构强度设计逻辑来看，罐体筒身的环缝与纵缝全部采用全焊透对接结构，所有开孔位置都做了补强圈设计，尤其是大口径的人孔位置——考虑到定期内部检验、防腐层修补的需求，罐体侧面预留了标准尺寸人孔，人孔法兰的密封面采用凸凹面结构，搭配耐油橡胶石棉垫就能实现可靠密封，避免长期承压运行出现渗漏。罐体的支座采用腿式支撑结构，三个支脚沿罐底圆周均匀分布，每个支脚底部都预留了地脚螺栓安装孔，安装时可以直接通过膨胀螺栓固定在混凝土地基上，支脚与罐底封头的连接位置做了圆弧过渡加强筋，避免满压状态下支脚连接处出现应力开裂。

　　实际选型应用时，这类两立方储气罐通常匹配10-15立方每分钟排量的空压机，能将管网压力波动控制在0.05MPa以内，既可以满足车间多台气动工具同时作业的瞬时大流量用气需求，也能在空压机临时停机时维持短时间的气源供应，给设备应急停机留出缓冲时间。建模过程中所有接口的法兰尺寸都遵循现行管路法兰标准，不管是对接镀锌钢管还是无缝钢管，都不需要额外做转接法兰，能直接减少现场安装的加工工作量。罐体的壁厚取值兼顾了承压强度与材料成本，常规0.8-1.0MPa工作压力下的壁厚设计，既满足压力容器的强度校核要求，也不会因为壁厚过大造成材料浪费，同时罐体的外表面预留了防腐涂层的施工余量，出厂前做喷砂除锈加环氧底漆涂装，能适应一般工业车间的潮湿环境，减少长期使用的锈蚀风险。

　　在管路布局设计时，还要注意罐体与周边设备的安全距离，罐体与墙面、其他设备之间至少留出0.7米以上的操作空间，尤其是顶部安全阀的泄压方向不能正对操作人员通行通道，避免泄压时高速气流造成人员伤害。这套结构的尺寸设计充分考虑了标准工业厂房的门宽、层高限制，整体运输高度控制在常规货运车辆的限高范围内，不需要现场分段焊接组装，整体吊装到位后接好管路就能投入使用，大幅缩短现场安装的施工周期。
