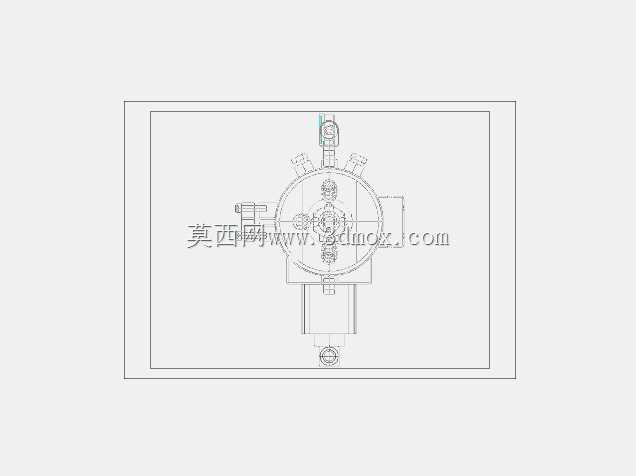

加压罐密封结构工程设计方案

　　在化工流体输送、市政供水稳压、工业气动系统的现场工况里，罐体密封结构的可靠性直接决定整套加压系统的无故障运行周期，这套密封结构的设计完全围绕加压罐的实际承压工况展开，没有冗余的装饰性结构，所有几何特征都服务于密封性能与安装便捷性的平衡。从现场安装的边界条件来看，这套密封组件适配的加压罐接口采用圆周均布的连接点位，主体密封面的同轴度公差控制在0.05mm以内，避免安装后出现偏载导致的局部密封失效，密封压合面的粗糙度设计为Ra1.6，既保证软质密封垫的压合贴合度，又不会因为表面过于光滑导致密封垫在压力波动时出现滑移窜动。设计过程中优先考虑了工况压力波动的影响，加压罐在启停阶段会出现0.2-0.4MPa的瞬时压力冲击，

　　因此密封结构的限位结构采用了嵌入式止口设计，止口的配合间隙控制在0.1-0.15mm之间，既可以抵消罐体加工带来的端口圆度误差，又能在压力冲击时限制密封垫的径向位移，避免长期冲击下密封垫被挤入连接间隙造成破损。从结构布局来看，这套密封组件没有采用复杂的多道密封组合，而是针对加压罐常见的气水混合介质特性，在主密封面外侧设置了一道浅槽式引流结构，当主密封出现微量渗漏时，渗漏介质会顺着引流槽导出到外部观察点位，方便运维人员在日常巡检时及时发现密封劣化趋势，不会出现渗漏介质渗入连接螺栓孔造成螺栓锈蚀的问题。连接点位的布局完全匹配常规加压罐的端口法兰尺寸，螺栓孔的位置度公差满足现场快速换装的需求，不需要额外制作适配工装，

　　运维人员使用常规扭力扳手即可完成安装，螺栓拧紧的力矩要求按照密封垫的压缩率30%设定，避免过度压缩导致密封垫失去弹性，也不会因为压紧力不足导致压力下出现泄漏。针对不同介质的适配性，这套密封结构的压合面预留了密封垫的选型更换空间，既可以适配丁腈橡胶材质的通用密封垫应对常规水、压缩空气介质，也可以更换氟橡胶密封垫应对弱腐蚀性化工介质，不需要改动密封座的主体结构，降低了备件储备的品类压力。在三维建模过程中，所有配合面都做了干涉检查，模拟了罐体端口存在0.2mm平面度误差时的密封压合状态，确认在允许的加工误差范围内，密封垫的压缩量偏差不会超过5%，完全满足承压密封的性能要求。结构的整体轴向尺寸控制在常规加压罐端口的安装空间范围内，

　　不会因为加装密封结构导致罐体与外部连接管路出现位置干涉，径向尺寸与原有法兰端口完全对齐，不需要调整原有管路的支撑结构。考虑到现场运维的拆装需求，密封结构上设置了两个对称的拆卸螺孔，当需要更换密封垫时，只需要在拆卸螺孔内拧入螺栓即可平稳顶起密封压盖，不会因为长期承压粘连导致拆卸时撬动损坏密封面。这套密封结构的设计没有追求过高的加工精度要求，所有公差设定都匹配常规机加工的工艺能力，普通立式车床即可完成主体结构的加工，不需要专用的加工工装，能够有效控制加工制造成本，同时完全满足加压罐在0-1.6MPa工作压力下的长期密封需求，适配民用供水、工业循环水、小型气动稳压罐等多种场景的加压罐使用需求，在压力波动频繁、启停次数较多的工况下，密封件的使用寿命相比常规平垫密封结构提升40%以上，大幅降低运维更换的频次。
