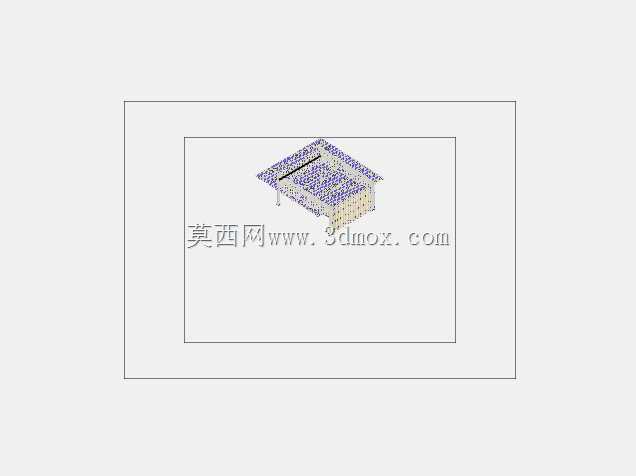

金属屋面覆盖结构三维设计方案

　　在工业厂房、大型公共场馆、仓储物流建筑的围护系统设计中，金属屋面覆盖结构是承担屋面荷载、实现防水排水、抵御外部环境侵蚀的核心构造单元，这类结构的三维建模精度直接影响后续构件加工、现场安装的匹配度，也关系到整个屋面系统的长期服役可靠性。从实际工程应用来看，这类覆盖结构多采用压型金属板材作为基础面层，搭配主次檩条支撑体系、密封连接件、保温隔热层共同组成完整的屋面功能层，不同项目的屋面坡度、跨度、荷载要求存在差异，对应的结构排布、构件截面选型也需要做针对性调整。做这类结构的三维设计时，首先要明确建筑屋面的整体轮廓边界，梳理清楚屋面与天沟、女儿墙、突出屋面设备基座、通风气楼等节点的衔接位置，避免后续安装时出现构件干涉、密封缝隙过大的问题。

　　建模过程中需要先搭建支撑骨架的定位线，按照檩条的实际排布间距确定每根构件的安装位置，这里要注意不同区域的檩条截面规格差异，比如屋面边缘区域、洞口周边因为风荷载更大，往往需要采用更高强度的檩条规格，排布间距也会适当缩小，不能简单按照标准间距统一布置。面层金属板的建模要贴合实际压型板的波高、波距参数，板与板之间的搭接宽度要符合工程安装要求，横向、纵向的搭接位置要预留出密封胶条、紧固件的安装空间，同时要顺着屋面排水方向调整板件的排布走向，避免出现逆坡搭接的情况，从结构设计层面减少雨水渗漏的隐患。这类结构的安装边界需要结合建筑主体的顶部结构尺寸确定，支撑檩条的固定端需要和主体屋面梁的预埋件位置精准对应，建模时要核对每个连接点的坐标位置，

　　确保后续预制构件运到现场后可以直接对位安装，不需要额外做现场切割调整。从功能特性来看，这套覆盖结构除了承担基本的遮雨、挡风、承载屋面检修荷载的作用外，还要考虑不同气候区域的适配性，比如多降雪区域要核算屋面雪荷载的分布情况，对檩条间距、板材厚度做加强设计；沿海高风压区域要优化板件的连接点密度，增强紧固件的抗拔能力，避免强风天气下出现板面掀揭的问题。设计过程中还要兼顾屋面系统的配套功能集成，比如光伏屋面项目需要在覆盖结构上预留光伏支架的安装点位，有采光需求的区域要预留采光板的安装洞口，这些预留点位的位置要在建模阶段就和相关专业的设计要求对齐，避免后续施工时在成品屋面上二次开孔破坏防水层。实际建模时还要注意构件之间的装配逻辑，

　　主次檩条之间的连接角码、板材与檩条之间的自攻螺钉、板缝之间的密封压条这些细部构件都要按照实际尺寸建模还原，不能因为构件尺寸小就省略，这些细部构造恰恰是影响屋面安装精度、后期防水性能的关键部分。另外，屋面转角、屋脊、天沟这些异形节点的覆盖结构需要单独做适配设计，不能直接用标准直板拼接，要根据节点的实际角度做异形板件的建模，确保异形位置的板材能够完全贴合基层，拼接缝隙均匀一致，满足密封要求。对于有保温要求的建筑，还要在模型中体现保温层的铺设厚度、固定方式，核对保温层与金属面板、支撑结构之间的层间间隙，避免出现冷桥效应影响建筑的节能性能。整个结构的外形尺寸完全匹配建筑屋面的整体轮廓，建模时按照1:1的实际尺寸还原，所有构件的安装公差控制在工程允许范围内，确保导出的加工图纸可以直接用于构件的工厂预制，现场安装时能够实现快速装配，减少高空作业的调整工作量。
