横河RAMC91ND15型金属管浮子流量计结构

　　在化工、制药、水处理等行业的流体输送管路上，变面积式流量测量仪表的应用占比常年居高不下，横河RAMC91ND15型结构对应的小通径直读式金属管浮子流量计，就是这类场景里适配中小管径、低流速介质测量的典型部件。从现场安装的实际边界来看，该结构适配DN15规格的工艺管道，安装时需保证前后直管段长度满足测量精度要求，上游直管段不短于5倍管道通径，下游直管段不短于3倍管道通径，避免管路弯头、变径、阀门带来的流场扰动影响浮子受力平衡，最终导致测量值偏移。

　　从功能特性上看，该结构的核心测量单元为垂直安装的锥形测量管与内置浮子，当介质自下而上流经测量管时，浮子在流体推力、自身重力、浮子上下压差的共同作用下达到平衡位置，浮子的高度直接对应介质的瞬时流量，无需额外供电即可实现现场直读，在防爆要求高、供电不便的现场工况下适配性极强。测量管采用金属材质加工，相比玻璃管浮子流量计具备更高的承压能力与抗冲击性能，可适配带一定腐蚀性、含少量微小固体颗粒的流体介质，测量过程中浮子与管壁无硬接触摩擦，长期运行的磨损量极低，日常维护仅需定期清理管壁附着的介质结垢即可，无需频繁更换核心部件。

　　设计思路上，该结构优先考虑了现场安装的兼容性与测量稳定性，两端连接法兰的尺寸公差严格遵循对应管道标准，可直接与同规格工业管道对接，无需额外加工过渡接头。上部的指示机构通过磁耦合方式与管内浮子联动，将浮子的垂直位移转化为指针的圆周转动，完全隔离工艺介质与外部指示部件，既避免了介质泄漏风险，也防止外部粉尘、水汽进入指示机构造成卡涩。结构上预留了信号输出模块的安装位置，若现场需要远传流量信号，可直接在原有指示机构上加装磁阻式信号采集单元，无需拆解测量管或改动管路连接，改造工作量极小。

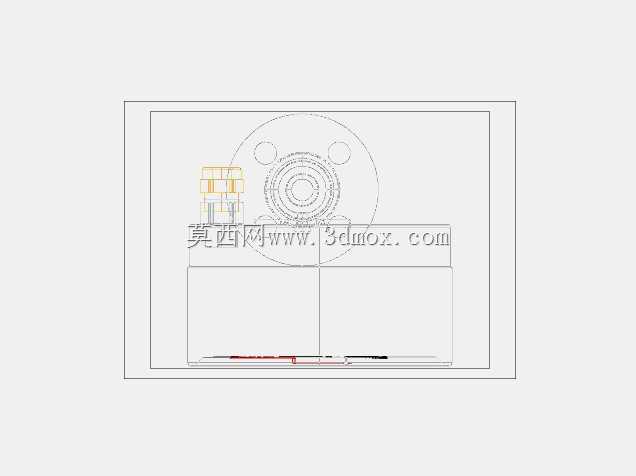

　　从外形尺寸来看，该结构整体为垂直圆柱状布局，总高度适配小通径管道的安装空间要求，横向最大尺寸不超过同规格法兰的外径，在密集排布的管排之间也能顺利安装，不会与相邻管道、支架产生干涉。浮子的导向结构采用上下双导向设计，即使管路存在轻微的垂直方向安装偏差，浮子也能保持上下移动的顺畅性，不会出现卡滞导致的测量失效。下部的流体入口处设置了整流结构，可对进入测量管的流体进行初步稳流，降低入口流态紊乱对测量精度的影响，即使上游紧邻弯头或半开阀门，也能保证测量误差控制在允许范围内。

　　在实际选型应用中，该结构可根据测量介质的密度、粘度、工作压力温度参数更换对应密度的浮子，适配不同的流量测量范围，无需更换整个仪表壳体，大幅降低了备件库存压力。密封结构采用耐温耐腐的垫片材质，可适配常规工业流体的密封要求，避免长期运行后出现介质渗漏问题。整体结构无复杂的电子元件，现场故障排查难度极低，运维人员仅通过观察浮子动作、指针转动情况即可判断仪表运行状态，无需借助专用检测设备，非常适合基层运维人员配置较少的中小型生产装置使用。
