发动机冷却系统盖水泵壳体结构设计

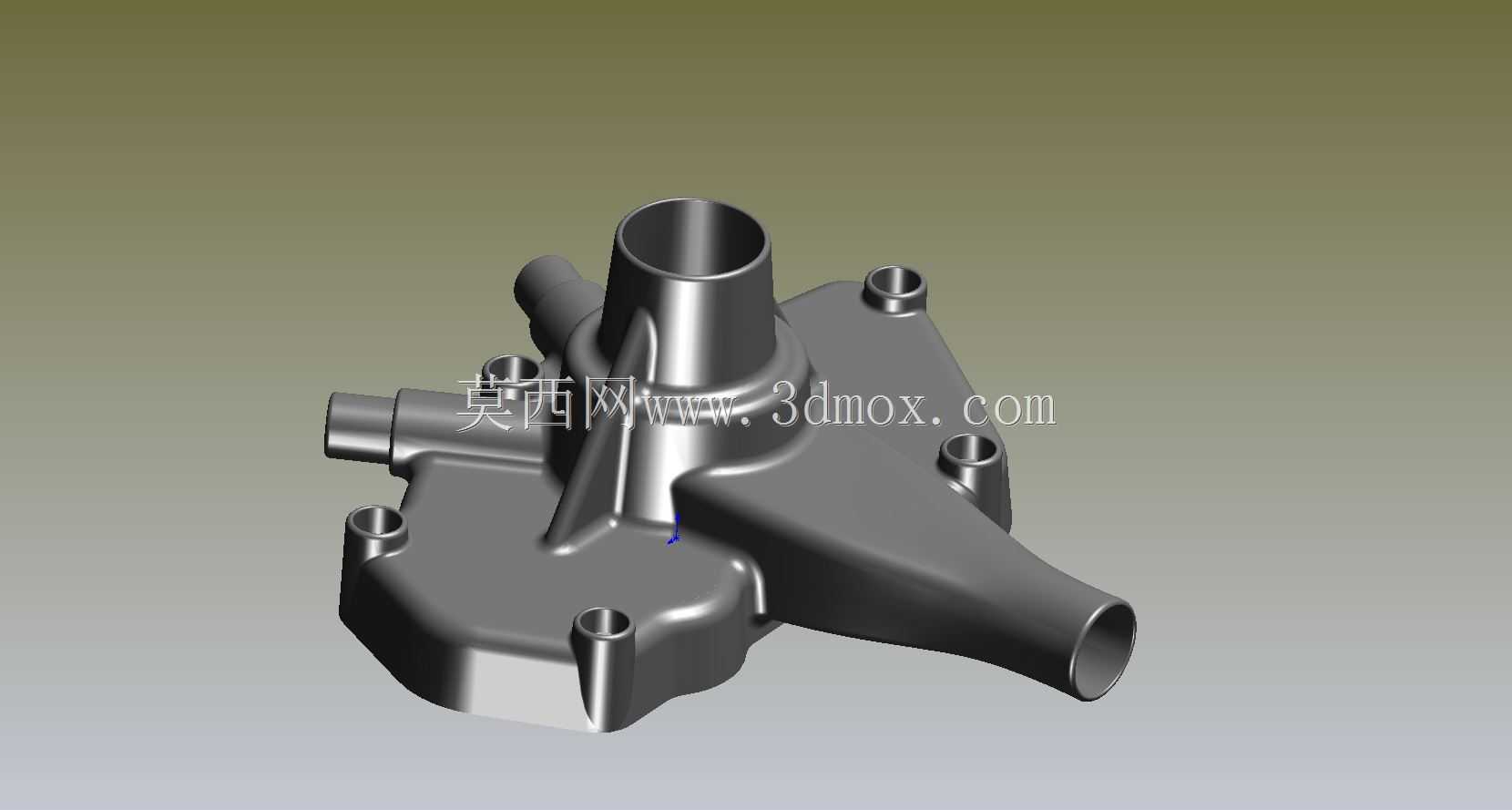

　　这款盖水泵的壳体结构，主要面向内燃机冷却循环场景设计，核心作用是为冷却介质提供封闭的流道空间，同时承载水泵内部叶轮、轴封等核心组件的安装定位，保障冷却介质在发动机缸体、散热器之间形成稳定的循环通路，避免动力单元因过热出现工况异常。从实际装车适配的角度看，这类盖式水泵多集成在发动机侧端的冷却回路节点上，不需要额外搭建复杂的外置安装支架，依靠壳体周边的凸台结构就能直接完成与发动机缸体端面的贴合固定，能有效缩减动力舱内的管路布置长度，降低冷却回路的沿程阻力损失。

　　设计过程中首先要考量的是流道的顺滑过渡，整个腔体从进水口到出水口的内壁没有突兀的直角转折，介质在腔体内流动时不会形成明显的涡流区，能减少流体对壳体内壁的冲蚀，同时降低水泵运转时的流体噪音。主进水接口采用大口径直筒结构，正对叶轮的入流区域，能保障冷却介质以均匀的流态进入叶轮做功区，避免入流偏斜导致的叶轮动平衡异常；侧向的出水接口采用渐扩式的流道设计，能在介质流出叶轮后逐步降低流速，将流体的动压平稳转化为静压，提升整个冷却回路的循环压力稳定性。

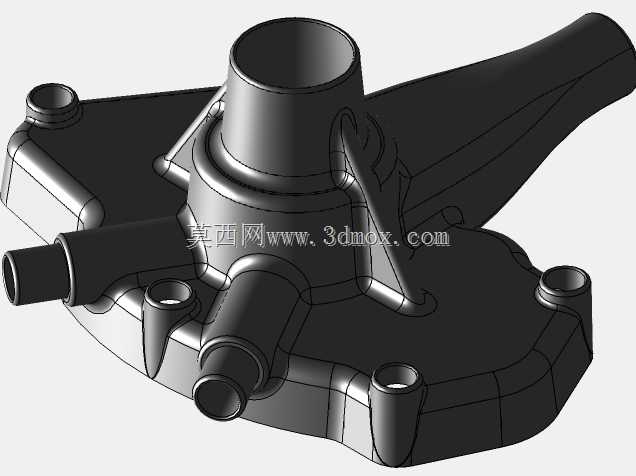

　　壳体周边分布的多个带孔安装凸台，每个凸台的位置都对应发动机缸体上的预装螺栓孔，凸台的端面都做了精加工平面处理，装配时配合密封垫片就能实现端面的静密封，防止冷却介质从结合面渗漏。凸台的根部做了圆弧过渡结构，避免螺栓拧紧时凸台根部出现应力集中，长期受振动载荷作用下出现开裂问题。壳体上额外设置的多个小直径接口，分别对应冷却系统的排气支路、暖风回路取液口以及温度传感器安装位，不需要在主管道上额外开孔接驳附件，能减少整个冷却回路的潜在渗漏点。

　　从安装边界来看，整个壳体的外轮廓没有超出发动机侧端面的预留安装空间，各个接口的朝向都避开了发动机周边的发电机、皮带轮等运动部件，后期维护时不需要拆解周边大量附件就能完成水泵的拆装作业。壳体的壁厚设计遵循等强度原则，流道区域的壁厚满足1.5倍工作压力的耐压要求，安装凸台区域的壁厚适当加厚，承受螺栓拧紧的预紧力不会出现变形。壳体上的轴封安装位设计有精准的定位台阶，能保障轴封装配后与水泵轴的同轴度控制在合理公差范围内，避免轴封偏磨导致的冷却液泄漏问题。

　　在结构细节处理上，壳体的外表面没有多余的凸起结构，铸造时的拔模斜度控制在合理范围，能降低铸造生产的工艺难度，减少后续机加工的工序量。腔体内部的叶轮容纳空间尺寸经过匹配校核，既保证叶轮运转时不会与壳体内壁发生刮蹭，又能尽可能缩小叶轮与壳体之间的间隙，减少介质回流损失，提升水泵的容积效率。各个管路接口的外径尺寸都适配行业通用的冷却水管径规格，装配时直接采用标准卡箍就能完成管路的固定，不需要定制特殊规格的连接管件，能降低整车的装配和维护成本。

　　这类盖水泵的结构设计，需要同时兼顾流体性能、结构强度、装配工艺性以及维护便利性，每一处结构的尺寸设定都要匹配实际的发动机冷却系统参数，既要满足额定转速下的流量和扬程要求，又要保障在发动机全工况的振动、温度交变环境下长期可靠工作，不会出现壳体开裂、密封失效、流道堵塞等常见故障。
