复古黄铜船舵三维设计作品

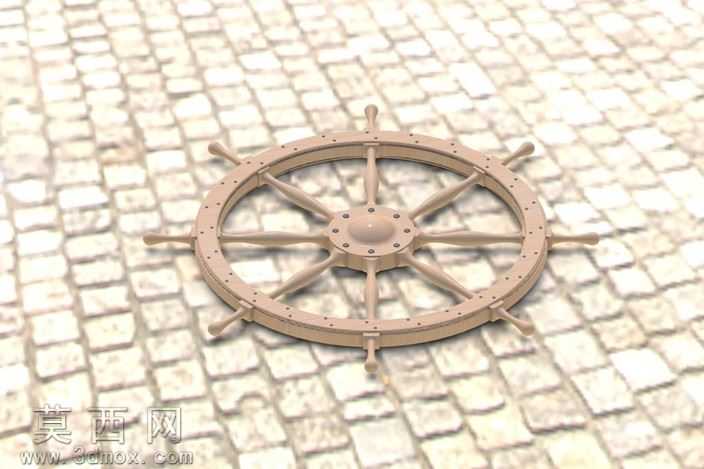

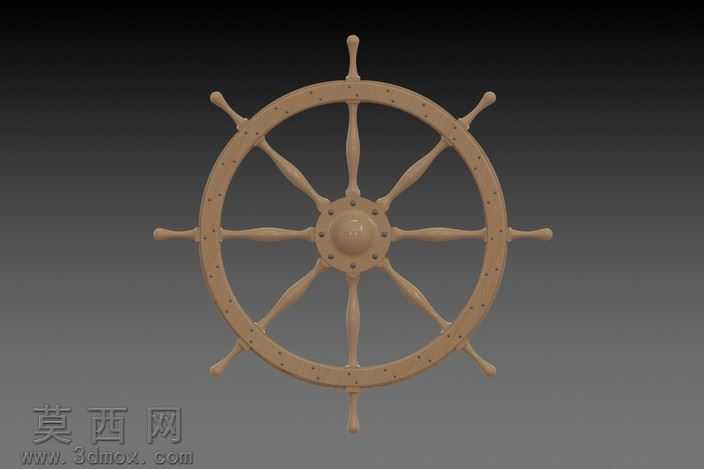

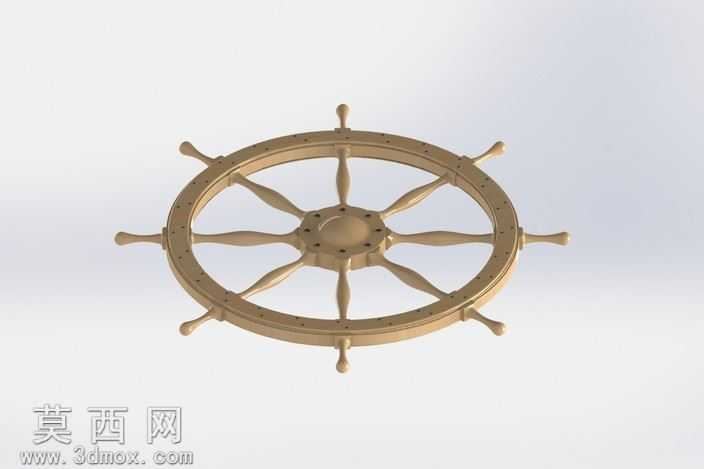

本作品为复古风格船用舵轮三维建模成果，整体采用经典八辐条传统船舵结构进行设计还原，建模阶段以真实传统木质包铜船舵为参考基准，先绘制中心轮毂的基准草图，确定中心轴孔的安装尺寸与周边固定螺孔的均匀排布位置，通过旋转特征生成轮毂的基础实体，再对轮毂表面做圆角过渡处理，还原老式船舵轮毂的圆润厚重质感。轮缘部分采用扫描特征完成建模，先绘制轮缘的正圆形路径，再绘制带细微圆弧倒角的矩形截面，沿路径扫描生成环形轮缘本体，之后在轮缘表面均匀排布防滑凸点与装饰钉位特征，通过圆周阵列命令完成所有凸点的批量生成，保证每个点位的间距完全一致，符合传统船舵的工艺特征。八根辐条采用对称式设计，每根辐条从轮毂中心向外延伸至轮缘内侧，辐条截面采用流畅的纺锤形造型，通过放样特征完成单根辐条的实体生成，再以中心轮毂为基准做圆周阵列，快速完成八根辐条的对称排布，每根辐条与轮毂、轮缘的衔接位置都做了平滑的圆角过渡处理，避免出现生硬的直角衔接，还原真实船舵的打磨工艺细节。最外侧的八个舵柄头采用统一的圆头造型，在每根辐条延伸出轮缘的末端，通过拉伸加圆角命令生成圆润的握持端头，端头尺寸符合人手握持的人机工程学尺寸，保证虚拟模型的使用逻辑合理性。材质渲染阶段，整体赋予做旧黄铜材质，调整材质的粗糙度参数模拟长期使用形成的温润包浆质感，在轮缘与辐条的衔接缝隙处添加细微的暗色做旧效果，还原航海环境下金属构件的使用痕迹，中心轮毂位置添加轻微的磨损质感，突出长期转动使用的真实感。场景布光采用柔和的三点布光方案，主光源从侧上方45度角照射，突出舵轮的立体结构与金属材质的反光层次，辅光源补亮暗部细节避免阴影过死，背景采用浅灰白色渐变背景，最大程度突出舵轮本身的造型细节，整体模型结构完整，特征排布符合真实船舵的机械逻辑，可用于船舶配件展示、航海主题场景搭建、文创产品设计参考等多个场景。
