创意造型观片器结构设计方案

　　这款观片器的设计，最初是面向胶片摄影爱好者的日常使用场景做的结构优化，区别于传统扁平式观片器的握持手感缺陷，整体采用了贴合手掌弧度的曲面壳体设计，握持时虎口位置刚好贴合壳体上沿的内凹弧面，长时间持握查看胶片也不会产生硌手的不适感。设备的核心用途是对裁切好的135规格正片胶片进行背光查看，帮助使用者快速筛选胶片内容、判断对焦精度与色彩表现，相比传统的平面观片台，这款手持结构的观片器可以在外出拍摄、胶片整理的移动场景下使用，不需要额外的平整台面支撑，适配户外选片、工作室快速分拣胶片的实际需求。

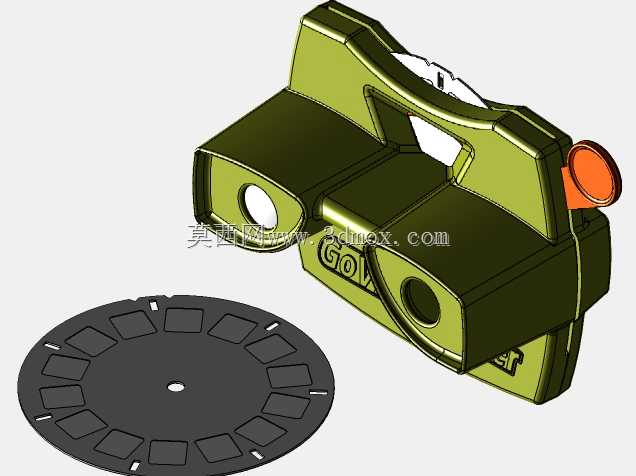

　　功能结构上，壳体前端设置了两个对称的观察视窗，视窗内侧预留了标准焦距的凸透镜安装槽位，安装镜片后可以将胶片内容放大至合适的观察倍率，不需要额外贴近眼部就能看清胶片上的细节；壳体侧面的红色拨杆是胶片盘的锁定释放结构，拨动拨杆后可以快速更换下方的圆形胶片转盘，转盘上均匀分布了18个胶片卡槽，每个卡槽可以固定单张裁切好的正片，转动转盘就能依次切换查看不同的胶片内容，转盘中心设置了定位转轴孔，和壳体下方的定位凸台配合，转动时每到一个卡槽位置就会有轻微的阻尼卡顿感，避免查看过程中转盘自行移位。

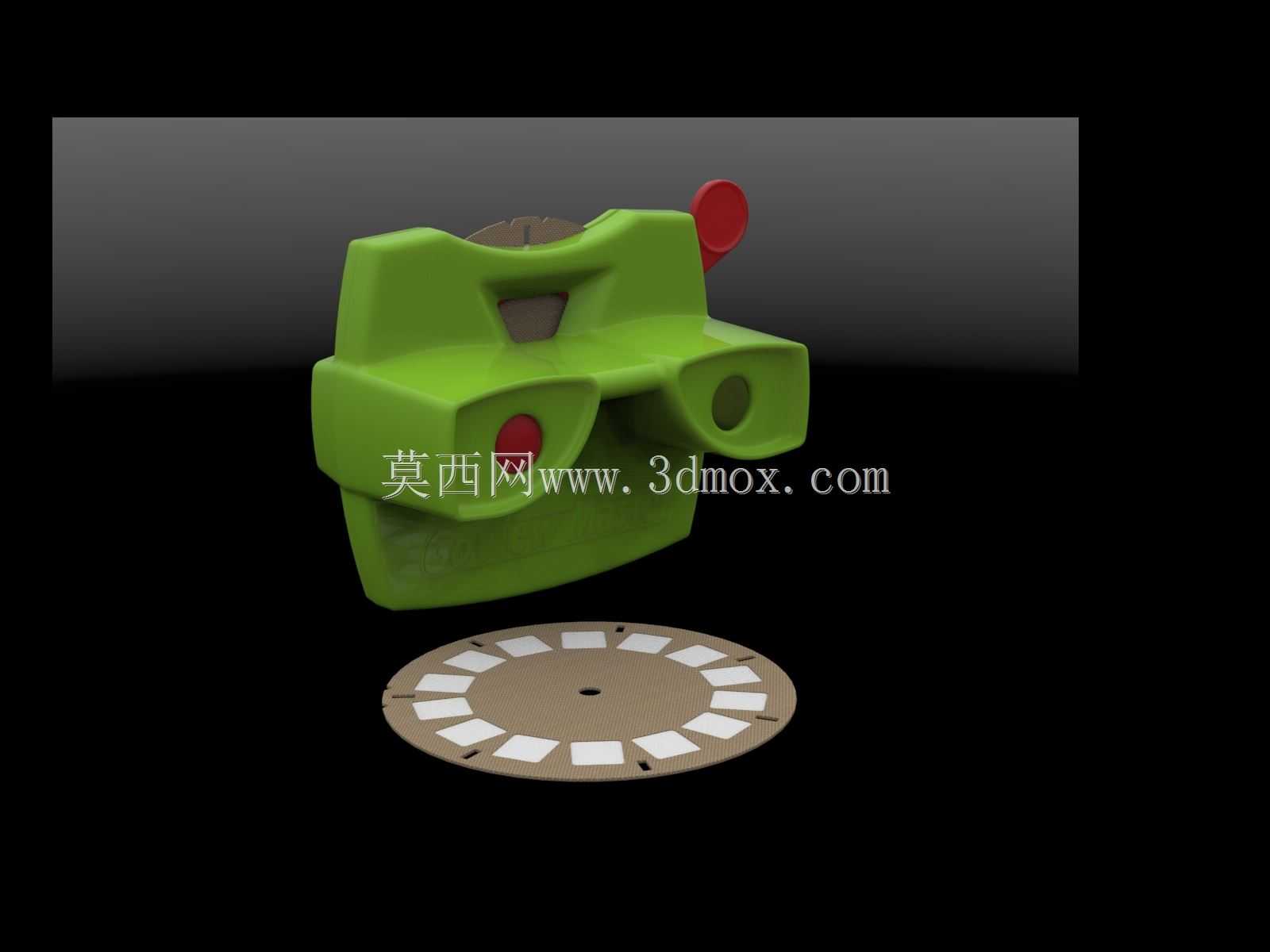

　　设计思路上没有采用传统观片器的方正壳体造型，而是用大弧度的曲面过渡做整体外形，壳体上的红色点缀结构一个是侧面的拨杆，一个是正面的视窗装饰圈，和主体的绿色壳体形成清晰的视觉区分，使用者不用刻意寻找就能快速摸到操作拨杆的位置，符合手持设备的盲操作需求。壳体内部预留了背光模块的安装空间，电池仓设置在壳体后侧的内凹位置，不会破坏整体的曲面外形，同时电池仓盖和壳体表面做齐平处理，握持时不会有凸起的棱角剐蹭手掌。

　　安装边界方面，整体壳体的最大宽度控制在120mm以内，前后厚度不超过60mm，下方的胶片转盘直径为90mm，转盘安装后和壳体下沿的间隙控制在1.5mm，既保证转盘转动时不会和壳体发生摩擦剐蹭，也不会因为间隙过大导致胶片卡槽位置偏移，影响观察视窗的对位精度。视窗的安装槽位做了0.2mm的公差预留，适配市面上常规的亚克力放大镜片安装，不需要额外做粘接固定，依靠槽位的过盈配合就能固定镜片，后期更换镜片也更加方便。壳体上的所有连接柱位置都做了加强筋处理，螺丝锁附时不会出现柱体开裂的问题，上下壳体的合模面做了错位止口设计，组装后不会出现明显的合模缝隙，也能避免外部光线从壳体缝隙漏入内部，影响背光观片的显示效果。
