曲面网格装配式支撑构件结构设计

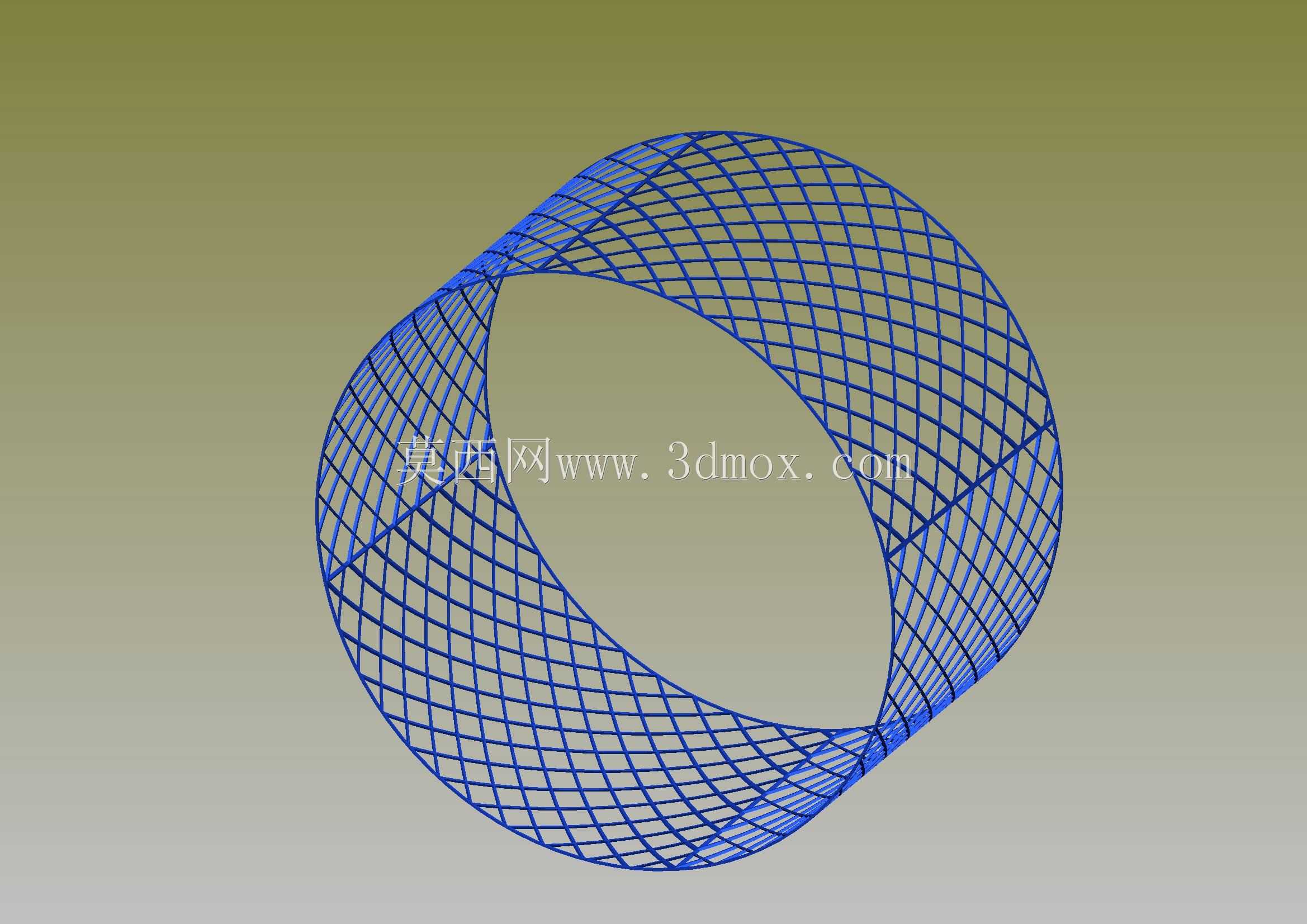

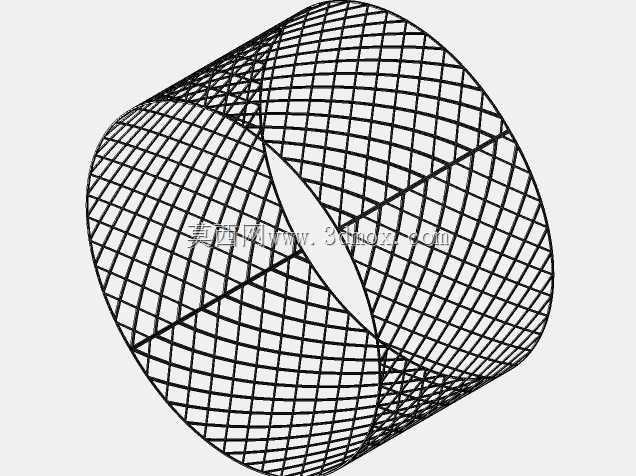

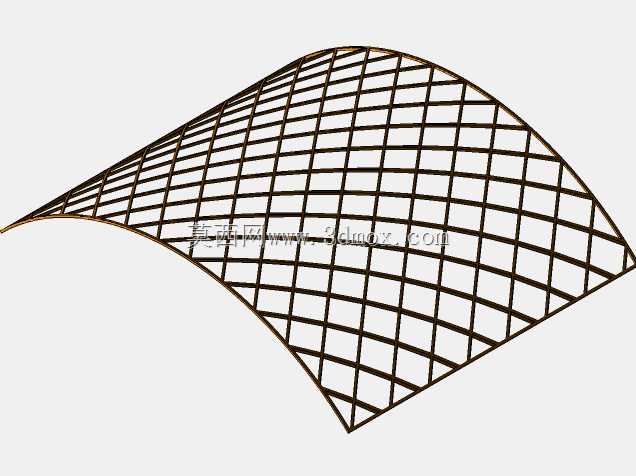

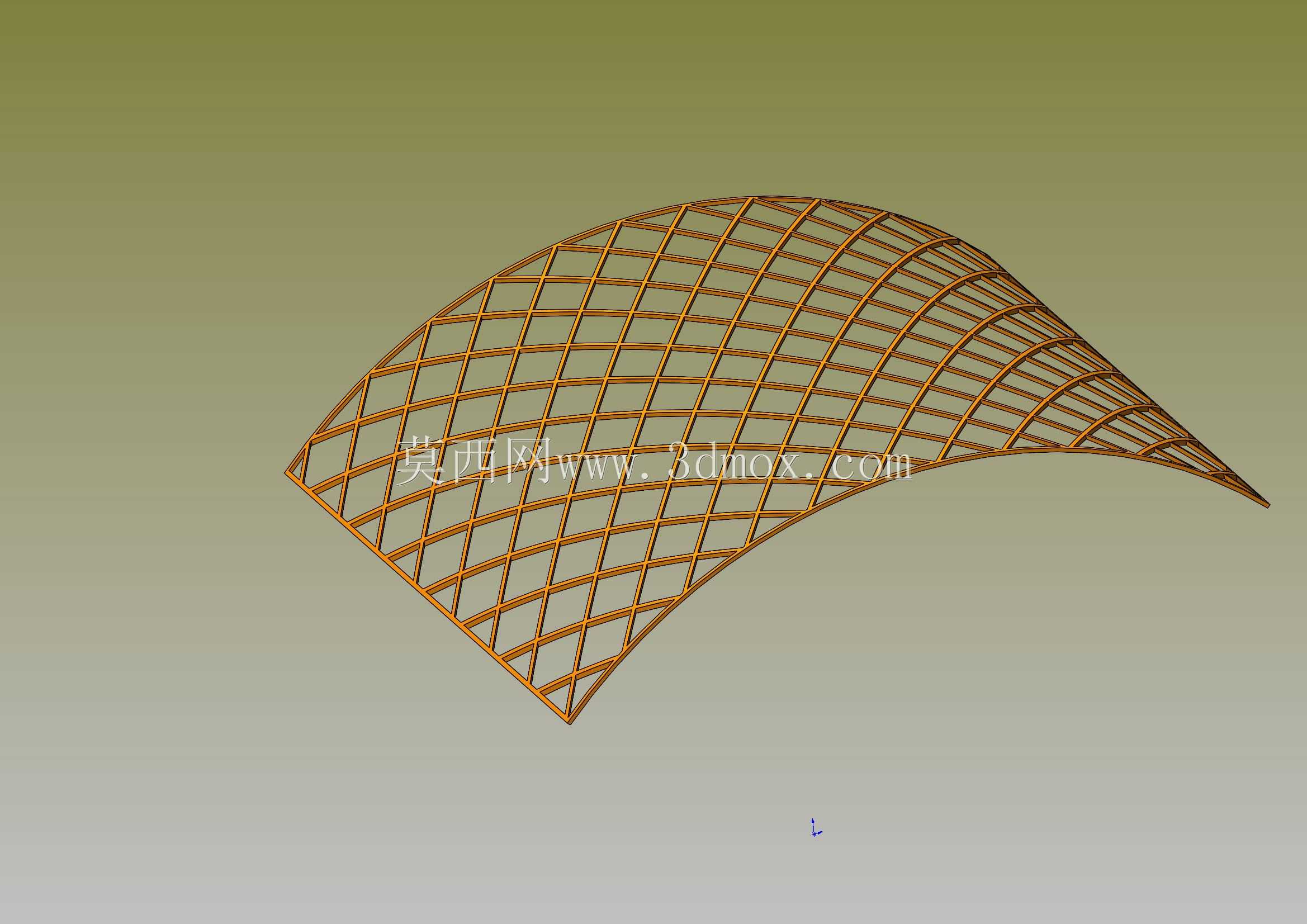

　　这类曲面网格装配式支撑构件，常应用在大跨度曲面围护结构的内部承托场景，比如异形场馆的屋面衬架、曲面装饰幕墙的背撑骨架、特殊形态户外遮阳设施的承载框架，也可作为生物医学领域曲面康复辅具的支撑基底、实验装置内曲面导流构件的承托结构。不同于常规平面型钢支撑的直线型受力逻辑，该构件采用双曲率曲面的网格排布形式，每一段格栅条的走向都贴合目标曲面的法向受力方向，能将曲面表面承受的竖向荷载、风荷载甚至局部冲击荷载，通过连续的网格节点均匀分散到整个支撑体系，避免局部应力集中导致的构件变形。

　　从设计逻辑来看，整个构件采用装配式拼接思路，所有格栅条的截面规格统一，节点处采用标准化的连接接口，不需要在施工现场做二次裁切焊接，所有构件都可在工厂预制完成后运输到现场直接拼装，大幅降低异形曲面结构的施工难度。设计初期需要先确定目标曲面的边界控制点，根据曲面的高斯曲率变化调整网格的疏密程度——在曲率变化大、应力集中的曲面收窄区域，适当加密格栅条的排布间距，提升局部承载能力；在曲率平缓、受力均匀的曲面开阔区域，适当放大格栅间距，在保证结构强度的前提下降低整体自重，减少材料消耗。

　　安装边界方面，该构件的两个直边端为固定安装边，上面预设了统一规格的连接孔位，可直接与两侧的主体承重梁、立柱或者预埋固件通过螺栓连接，不需要额外制作过渡连接支架。构件的整体弧度在出厂前就已经预成型，现场安装时只需要将两端固定边对准预装位置锁紧即可，不需要在现场做曲面校正，能有效控制安装后的曲面成型精度，避免现场加工导致的曲面偏差影响后续外覆构件的贴合度。

　　功能特性上，这种网格状的曲面支撑相比实心曲面承托板，自重能降低60%以上，同时网格间隙可以方便后续管线布设、通风透气，在作为屋面衬架使用时，网格间隙还能预留保温层、吸音层的填充空间，不需要额外做附着结构；作为康复辅具支撑时，网格间隙能提升佩戴时的透气性，减少局部皮肤闷压问题。所有格栅条的连接处都采用圆滑过渡处理，没有尖锐的棱角，避免安装过程中划伤施工人员，也防止后续使用过程中划破外覆的装饰面、防护层。

　　在受力校核层面，设计时需要重点验算网格节点的抗剪强度，以及曲面最窄处格栅条的抗弯承载力，由于整个构件是连续的网格结构，单根格栅条承受的荷载会通过相邻的四个节点传递给周边的格栅，整体的冗余度较高，即使单根格栅出现局部损伤，也不会导致整个支撑体系瞬间失效，能给后期维护更换留出足够的操作时间。构件表面可根据使用场景做不同的表面处理，户外使用时可做热镀锌防腐处理，室内装饰场景可做喷塑上色处理，医用场景可做医用级不锈钢抛光处理，适配不同场景的使用需求。
