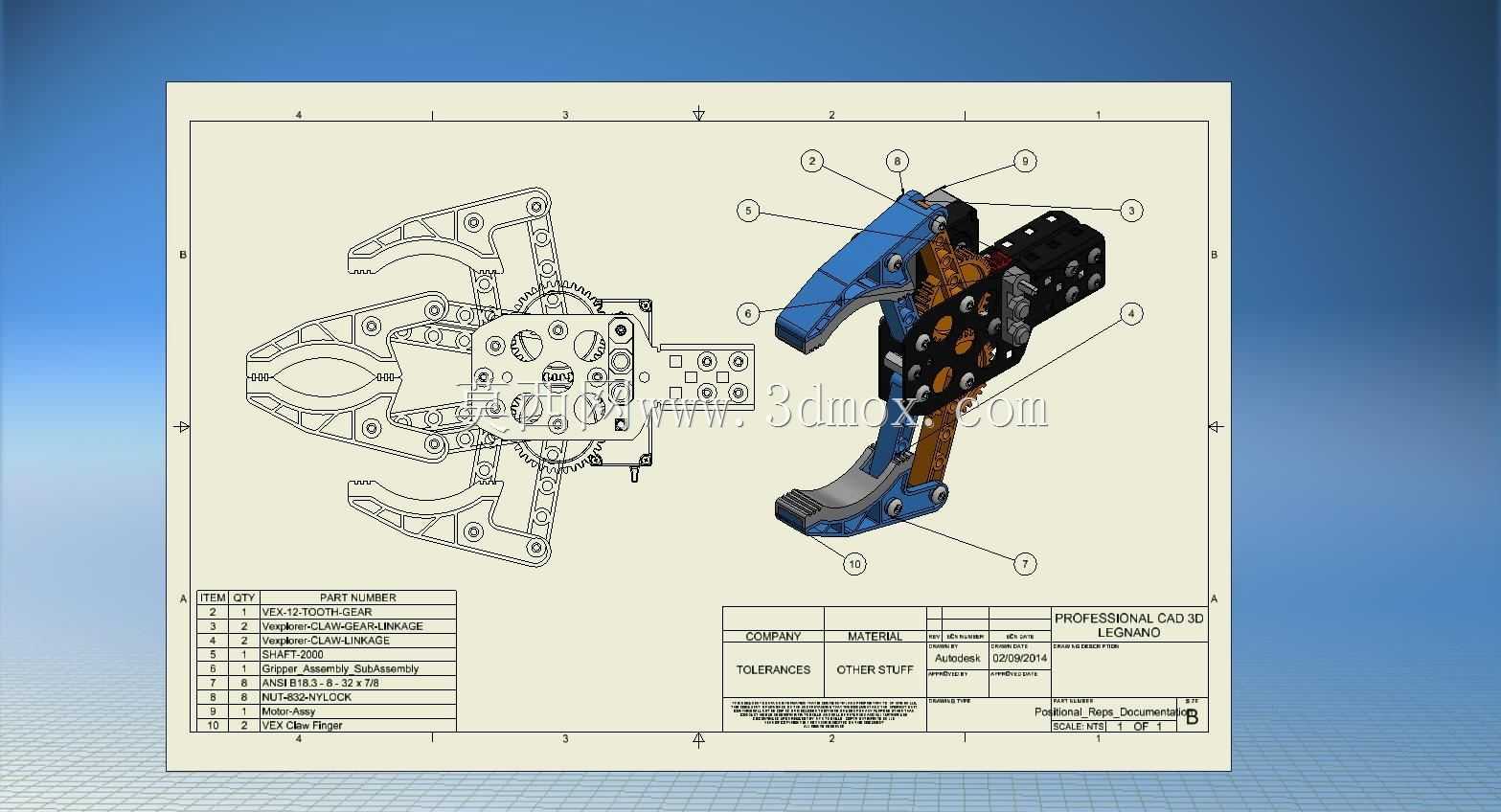

这套夹持执行机构的设计,最初是面向小型自动化分拣工位的末端执行需求做的方案验证,整体采用模块化拼接的结构思路,所有构件都预留了标准的安装孔位,可直接适配市面主流的小型滑台、机械臂末端法兰接口,不需要额外做转接件加工,能大幅缩短现场调试的周期。从实际应用场景来看,这类夹爪可覆盖电子元器件分拣、小型注塑件取件、教学实验平台搭建等多个场景,针对重量在500g以内的规则或异形小件,都能实现稳定的夹持动作,不会出现夹伤工件或者夹持脱落的问题。

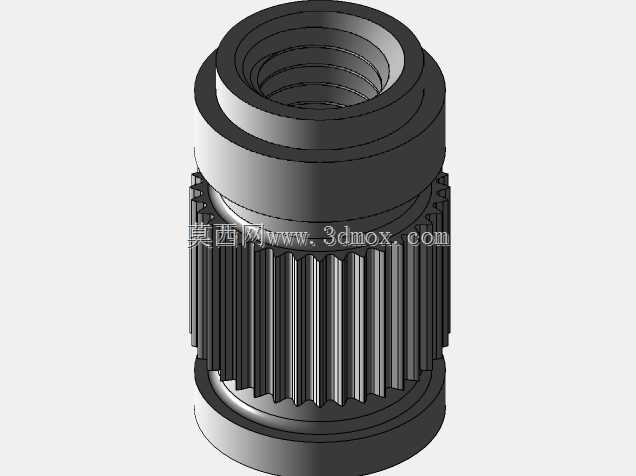

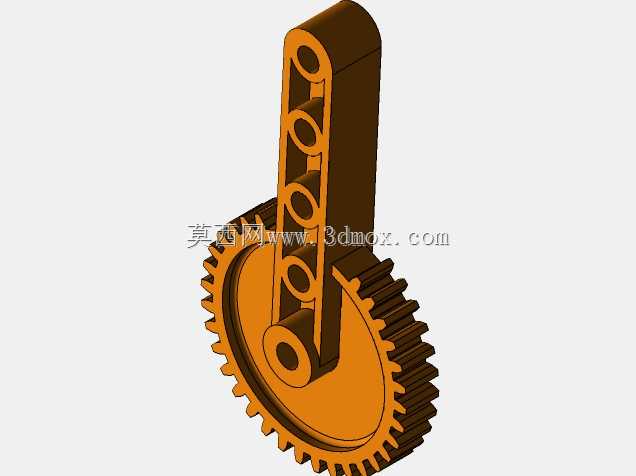

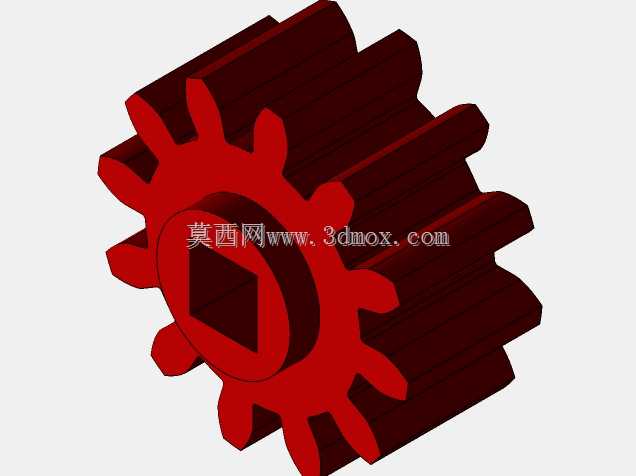

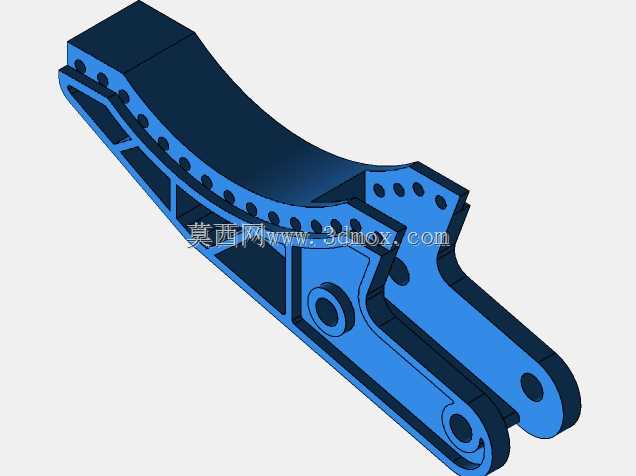

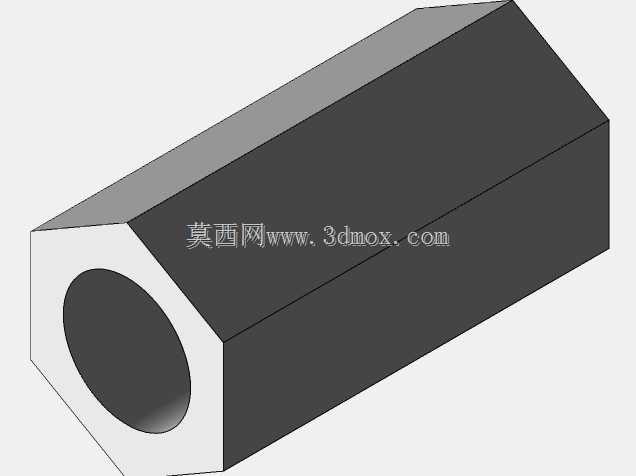

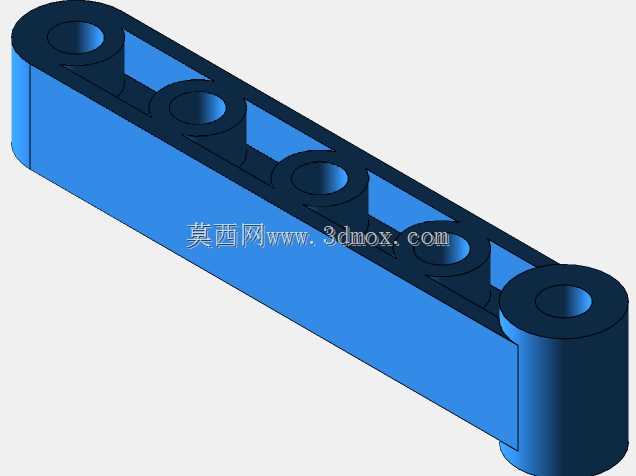

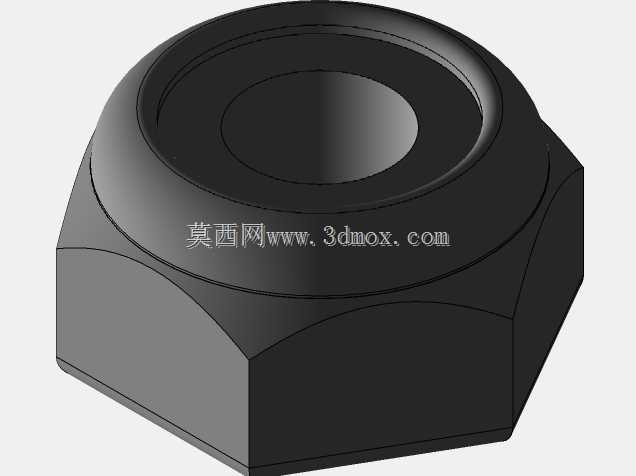

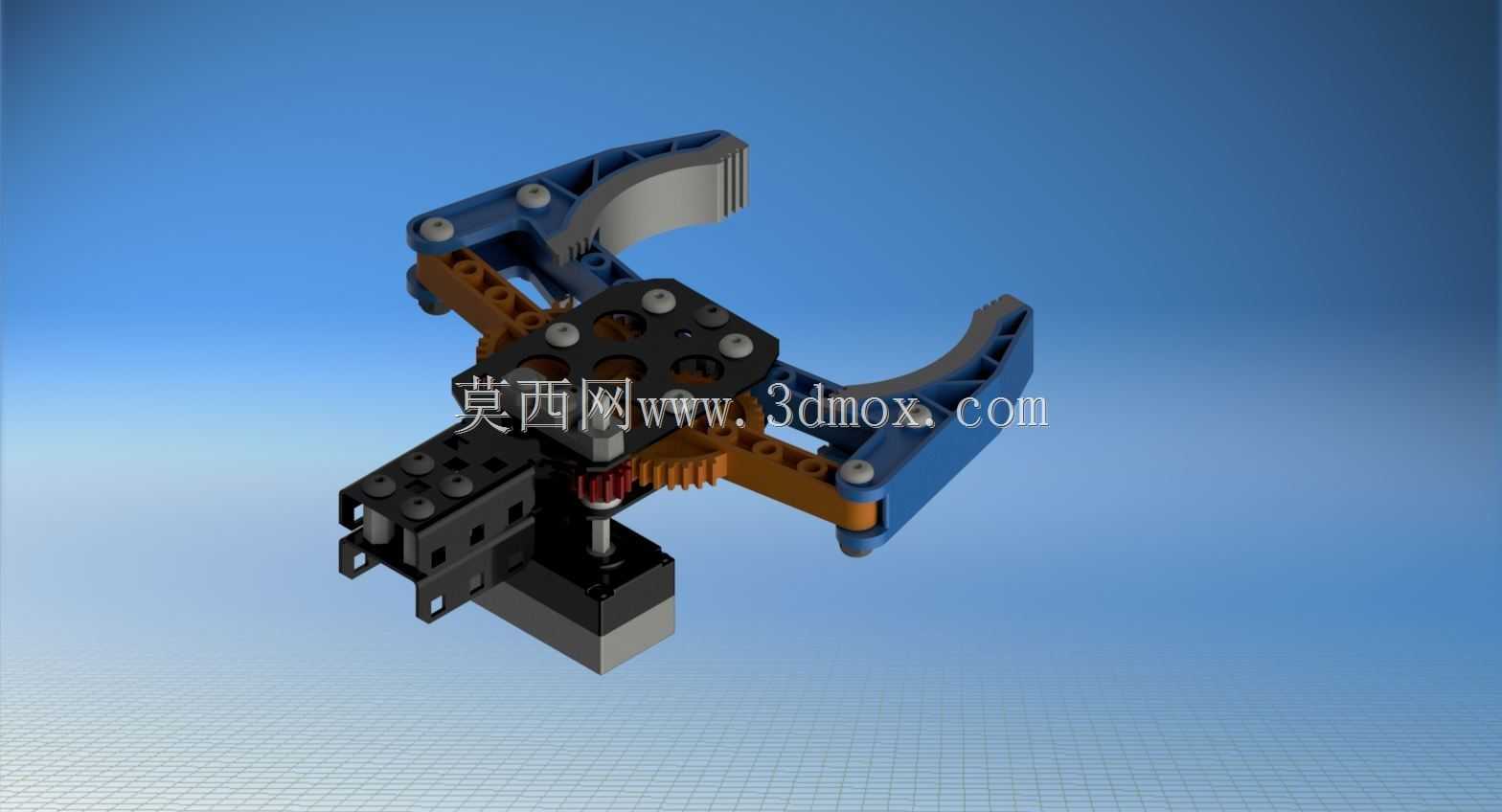

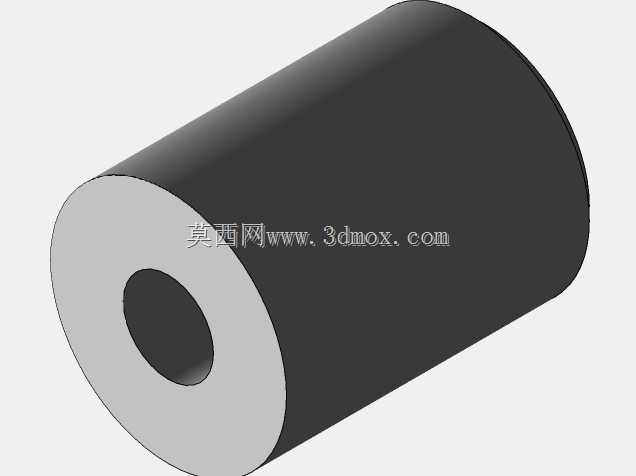

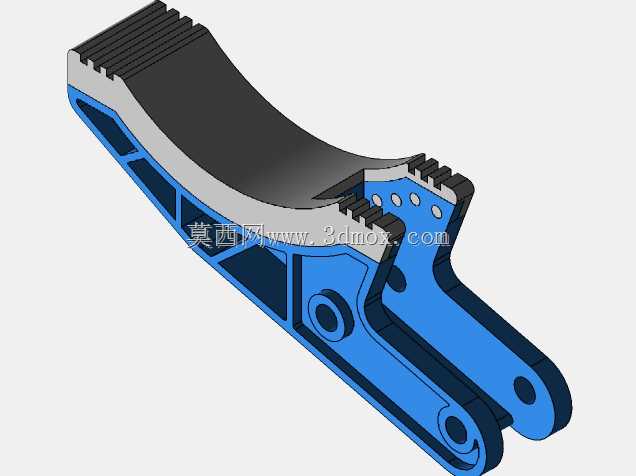

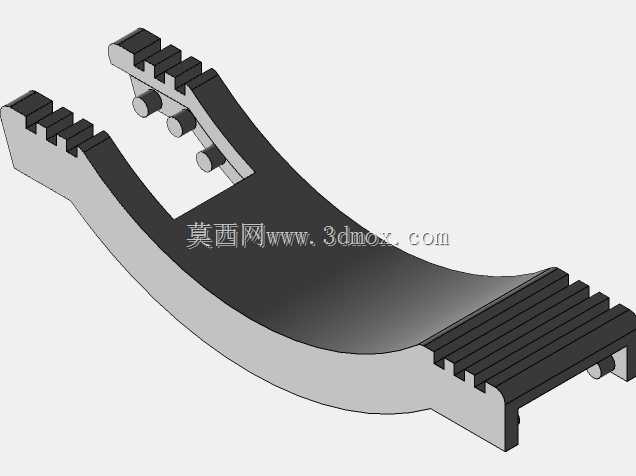

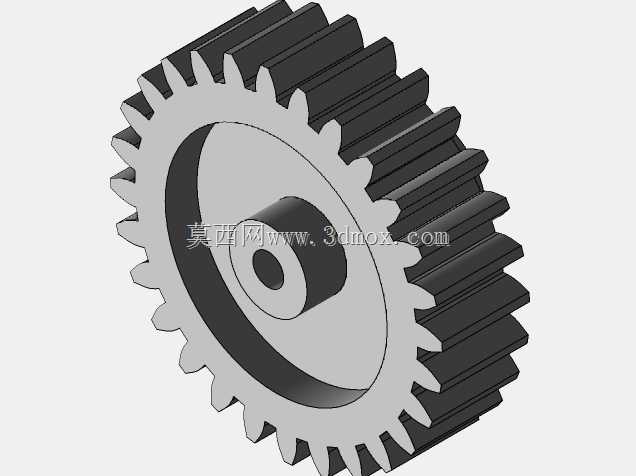

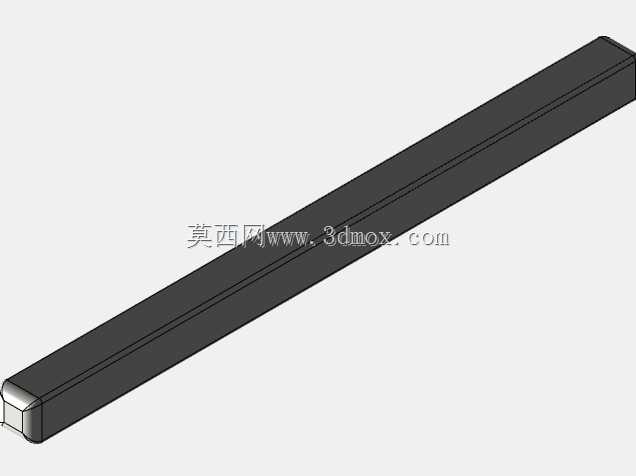

从功能特性上看,机构采用三爪同步收拢的运动逻辑,底部的动力输出端通过螺杆传动带动中间的滑动块做上下直线运动,滑动块周向均匀铰接三根传动臂,每根传动臂末端连接一个弧形夹爪,当滑动块向上位移时,三根夹爪同步向内收拢,实现对工件的抱紧夹持;滑动块向下复位时,夹爪在铰接结构的带动下同步向外张开,释放工件。整个传动链路的间隙控制在0.1mm以内,重复夹持定位精度可控制在0.2mm范围内,完全满足小型工件的上下料、转运工位的精度要求。夹爪的内侧做了弧形内凹的型面设计,接触工件的位置预留了粘贴防滑缓冲垫的安装槽,针对表面光滑的圆柱形、方形工件,都能保证足够的接触摩擦力,同时不会刮伤工件表面。
设计过程中优先考虑了安装边界的适配性,整体机构的最大外轮廓直径控制在120mm以内,收拢状态下的最小夹持直径为10mm,张开状态下的最大夹持直径可达60mm,整体高度不含动力部分为85mm,安装法兰面的孔位采用30mm间距的标准孔阵列,可直接匹配行程100-500mm的小型直线滑台,也可通过转接板安装在负载1kg以内的桌面级机械臂末端。动力部分采用常见的20mm行程微型电动推杆作为驱动源,供电电压适配12V直流供电,可直接对接常规的PLC IO控制端口,不需要额外配置驱动板,接线逻辑简单,适合教学场景下的二次开发,也适合小型自动化设备的快速集成。

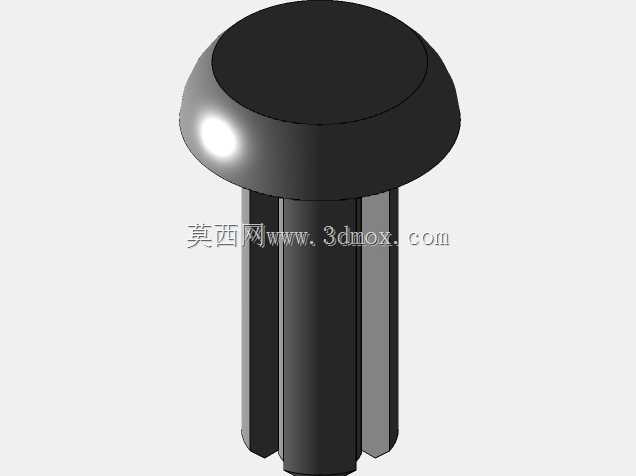

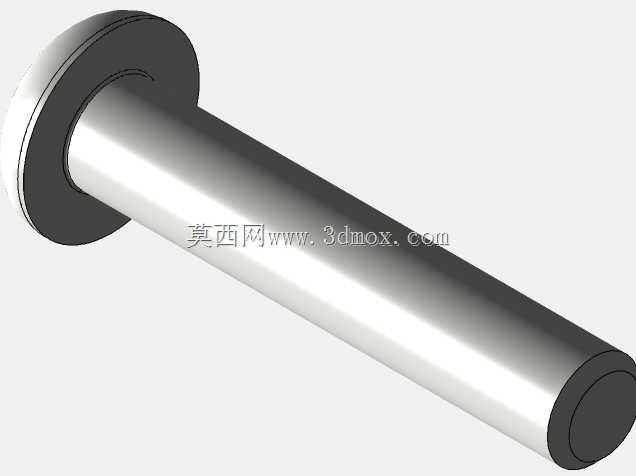

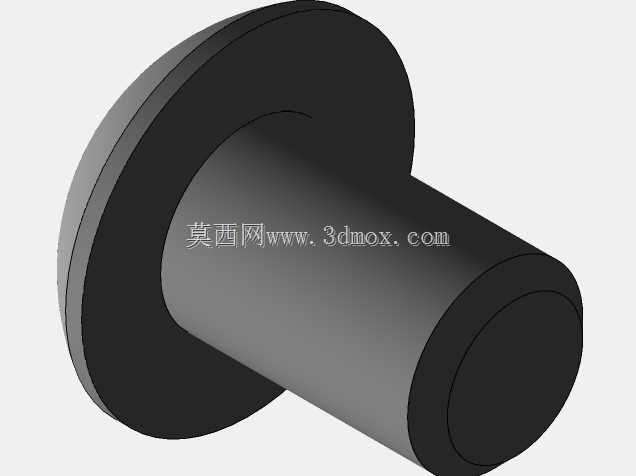

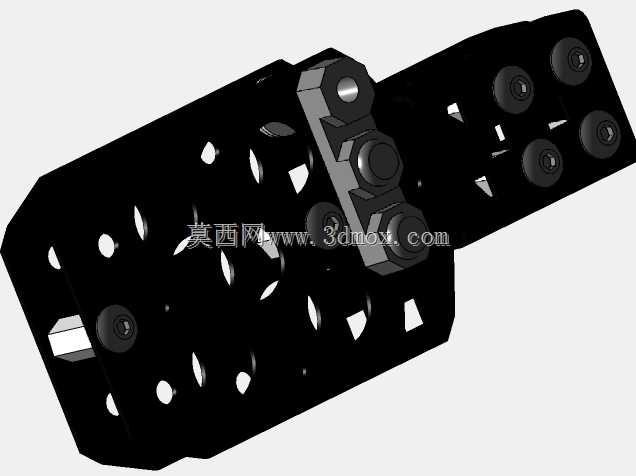

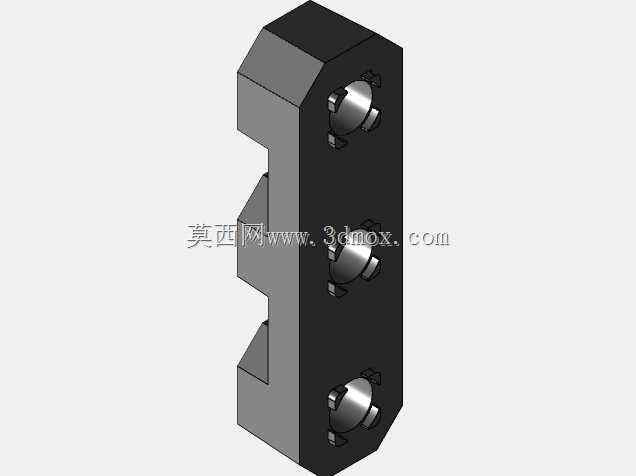

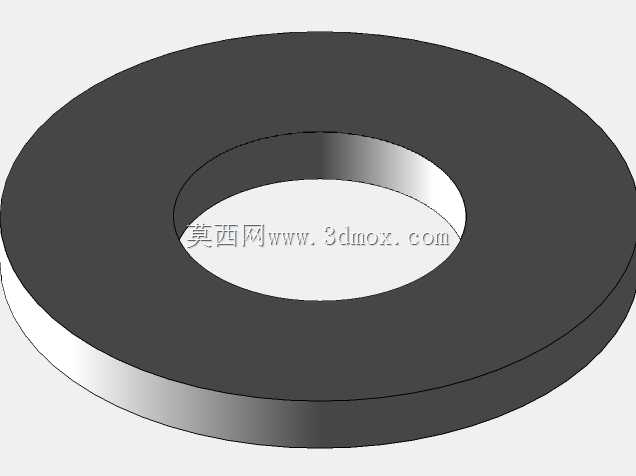

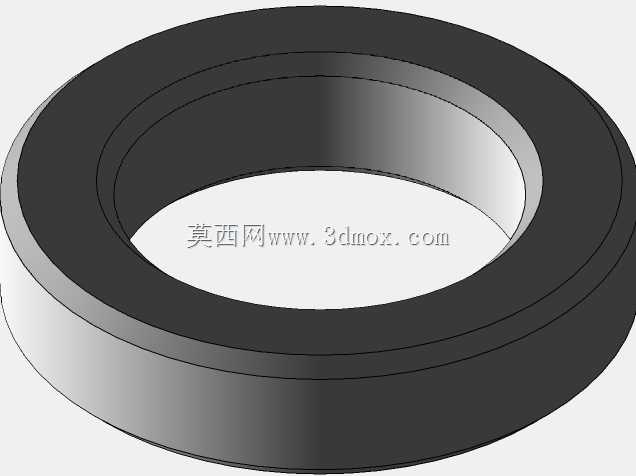

结构上所有的铰接位置都采用了销钉连接,销钉和孔位之间预留了0.05mm的配合间隙,同时在铰接位置预留了润滑脂加注的微小缝隙,长期往复运动下不会出现卡滞问题,维护时只需要定期在铰接点涂抹少量润滑脂即可,不需要拆解整个机构。夹爪臂采用镂空的结构设计,在保证结构强度的前提下尽可能降低自身重量,整个运动部分的重量控制在150g以内,能有效降低对驱动端的负载要求,提升机构的响应速度,单次开合的动作周期可控制在0.8s以内,完全匹配小型分拣工位的节拍要求。

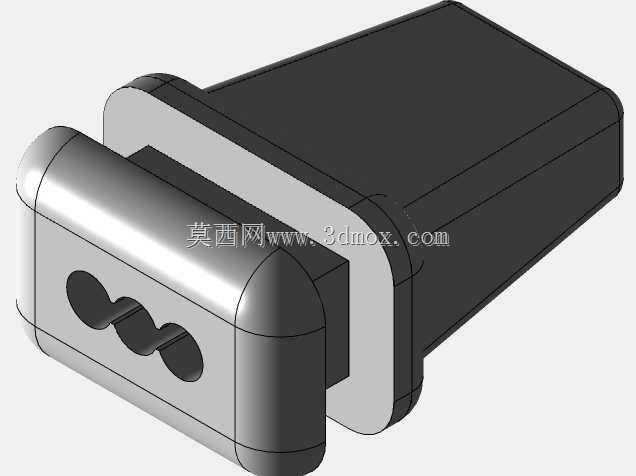

在结构强度校核阶段,针对夹爪臂、传动臂、滑动块这几个核心受力件做了受力仿真,当夹持500g工件做1m/s²的加速转运时,核心构件的最大应力远低于材料的屈服强度,长期运行不会出现塑性变形的问题。同时整个机构的构件都采用标准化的拼接设计,单个构件损坏时可单独更换,不需要整体报废,能有效降低后期的使用维护成本。针对不同的夹持需求,还可以快速更换不同型面的夹爪端头,比如更换平口夹爪可夹持方形工件,更换V型夹爪可加持细小轴类零件,整个更换过程只需要拆卸两颗固定螺丝,不需要重新调整传动链路的间隙,适配性极强。
