多工位控制器机械组件结构设计

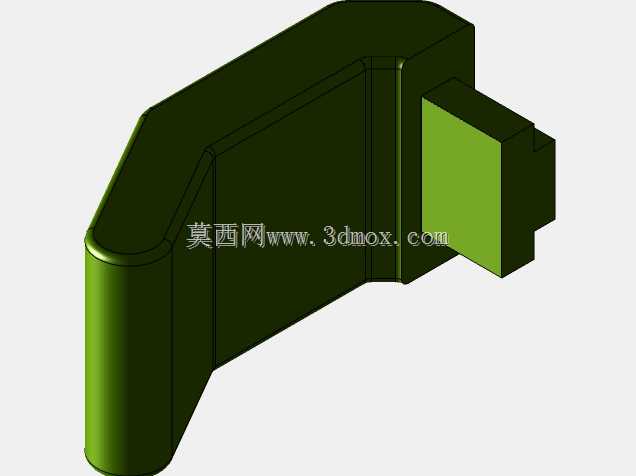

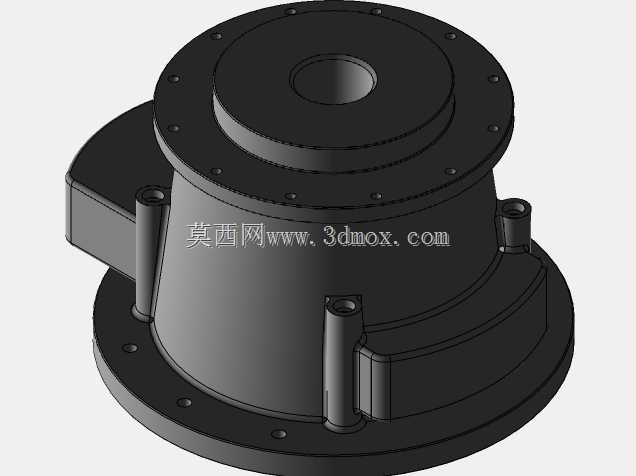

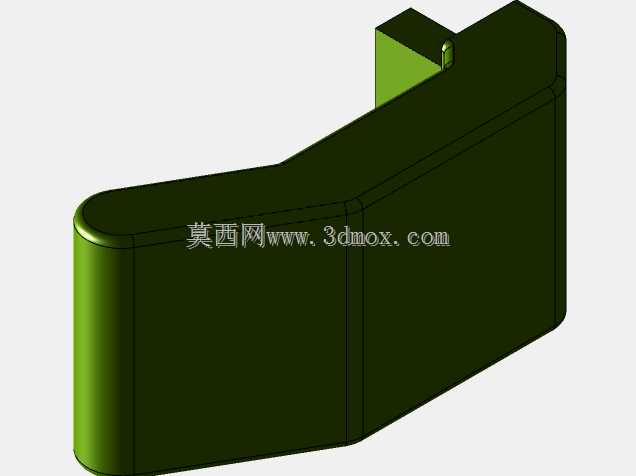

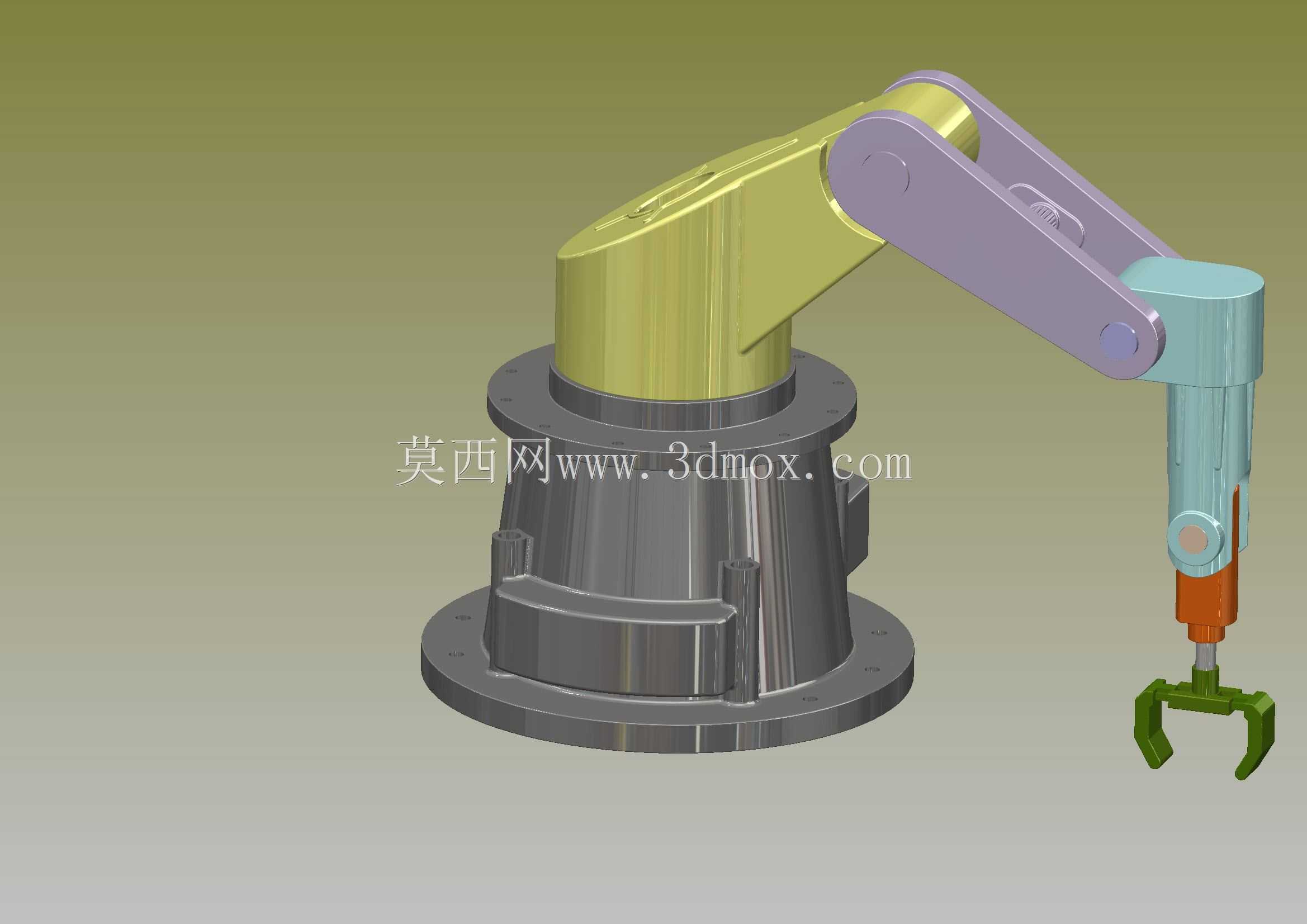

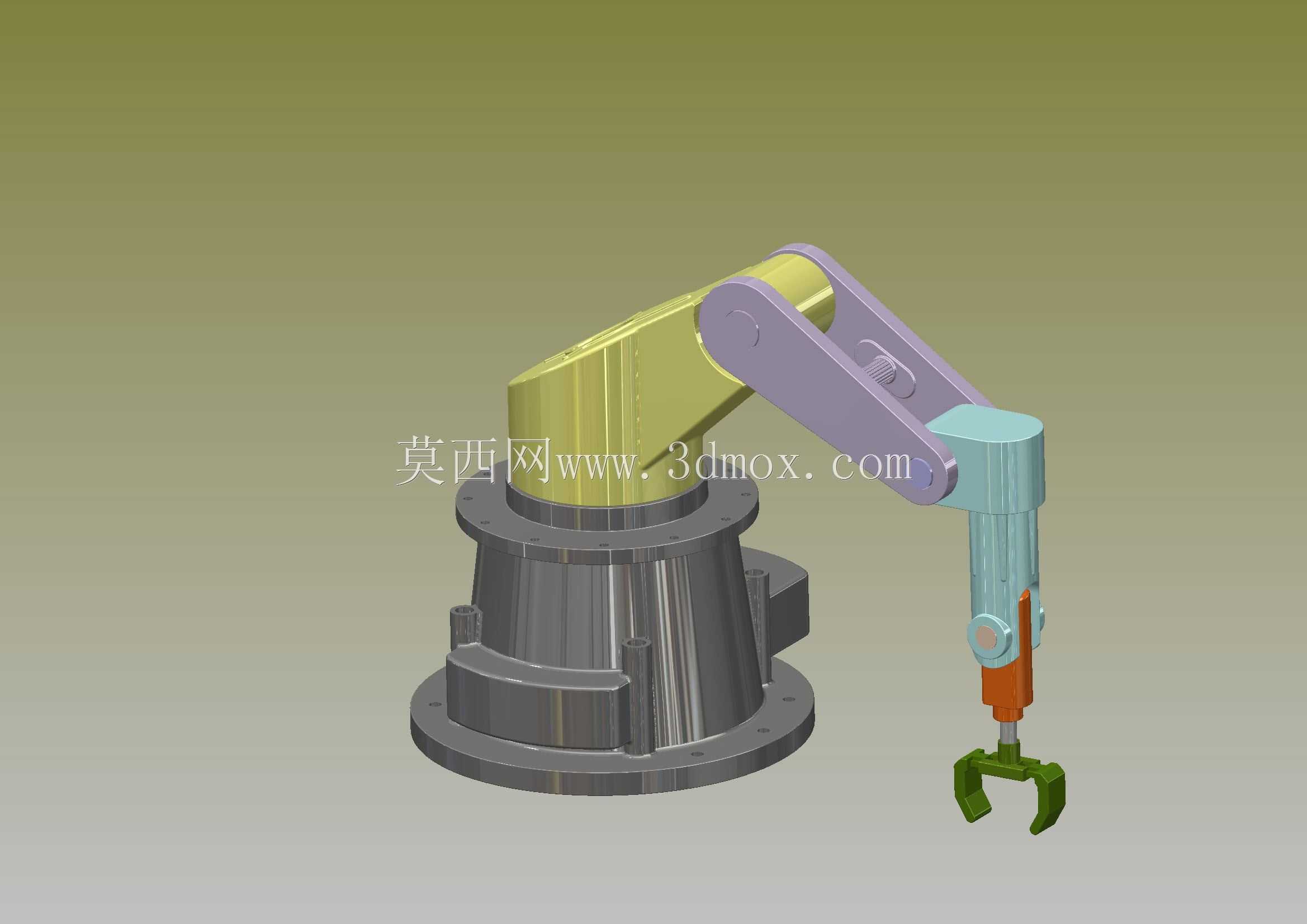

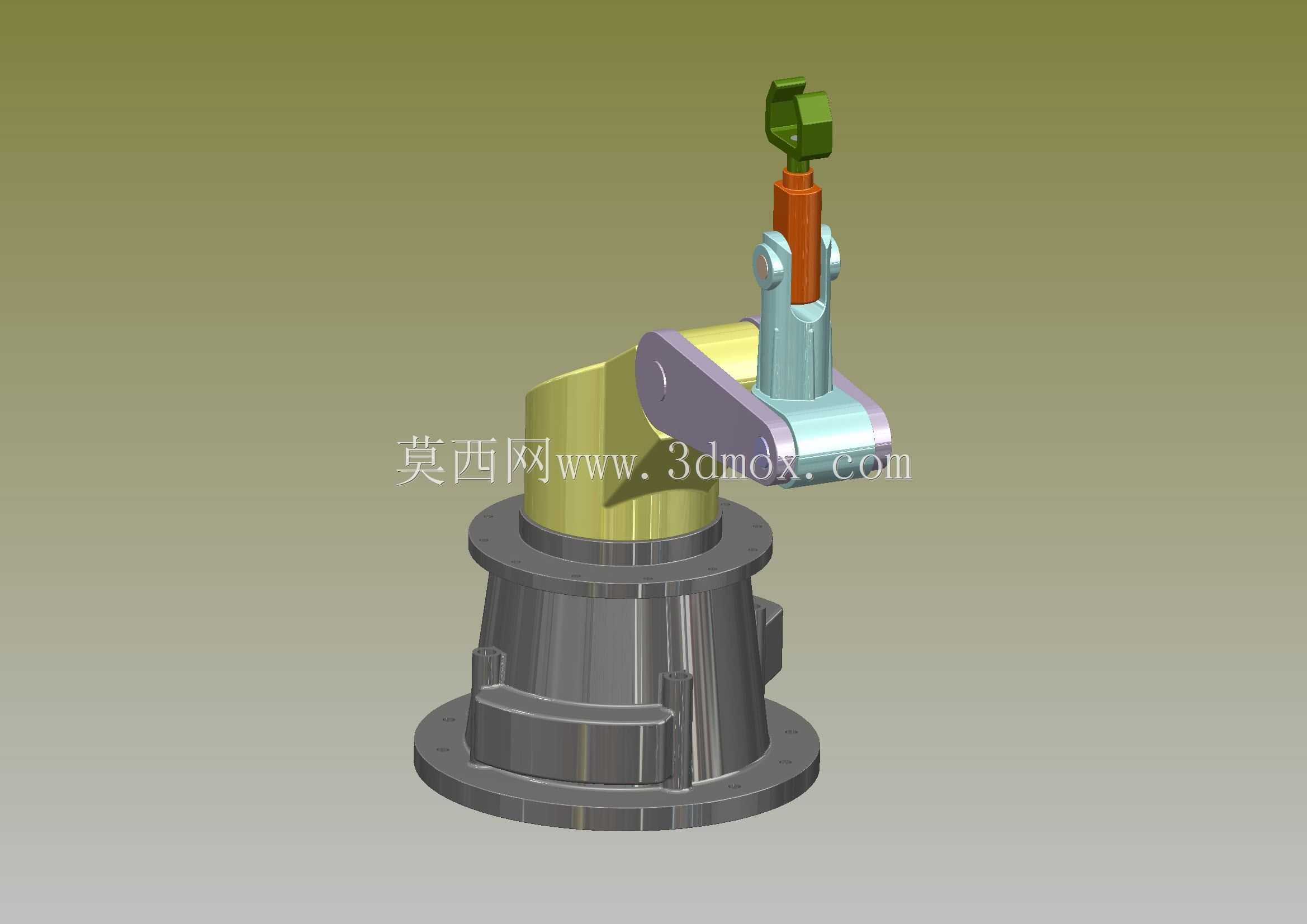

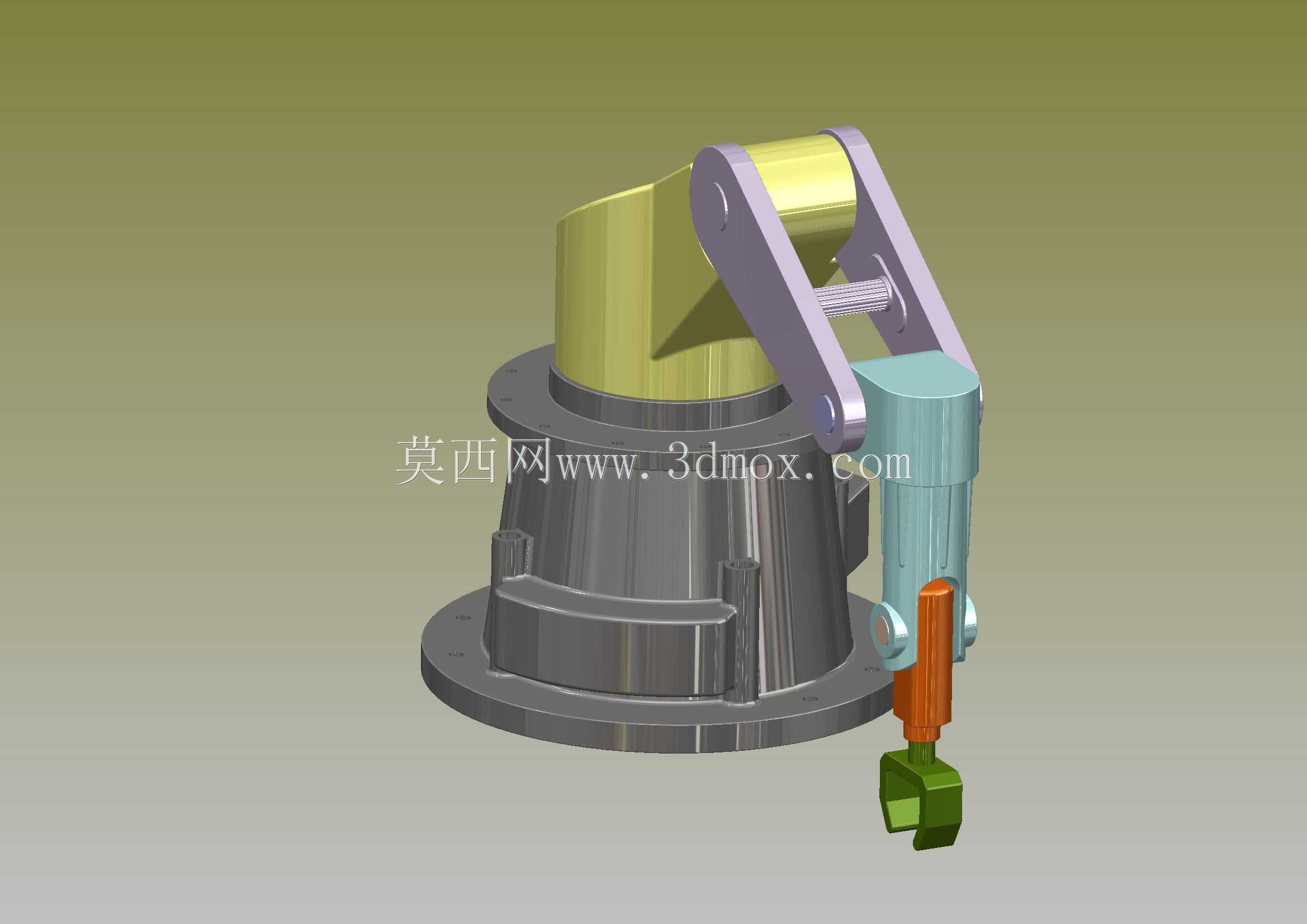

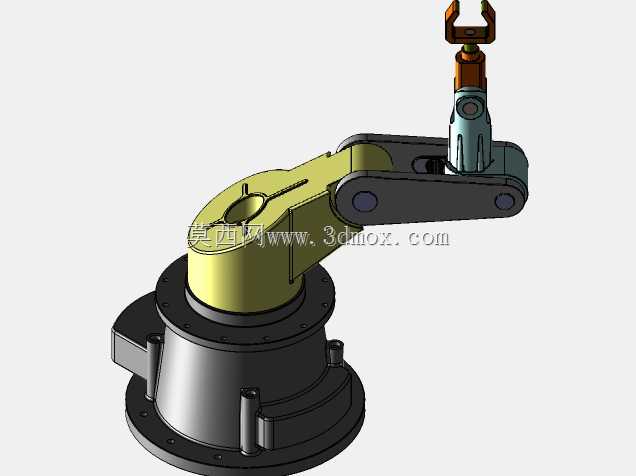

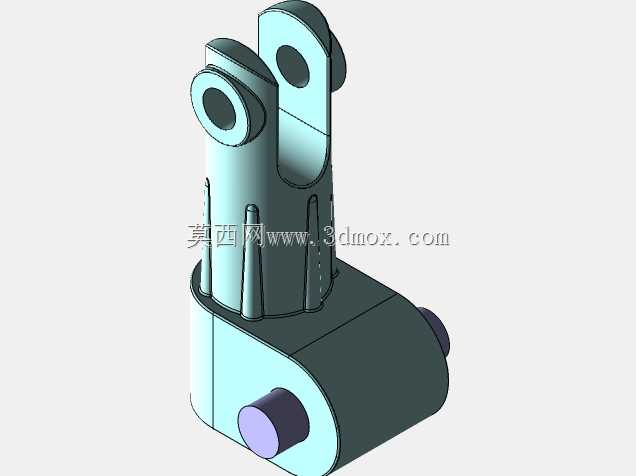

　　这套多工位控制器组件，主要面向工业自动化生产线的工位执行控制场景，常见于装配工位的姿态切换、工序触发类机构中，承担工位动作的定位、执行端姿态调整的核心作用，在小型专机、半自动装配工装的控制端布局中应用较多。从实际落地的使用场景来看，这类组件通常安装在工装台架的固定基座上，底部法兰盘作为整个组件的安装基准，安装时需要匹配台架上的预设安装孔位，基座整体采用带加强筋的回转式结构，能够承受上部执行端动作时产生的倾覆力矩，避免长期往复动作后出现基座松动、定位偏移的问题。上部的多关节连接结构，一共设置了9个可配合的装配工位，每个工位的配合面都做了公差适配设计，关节连接处的铰接结构预留了标准紧固件的安装空间，装配时可以根据实际工位的动作需求，

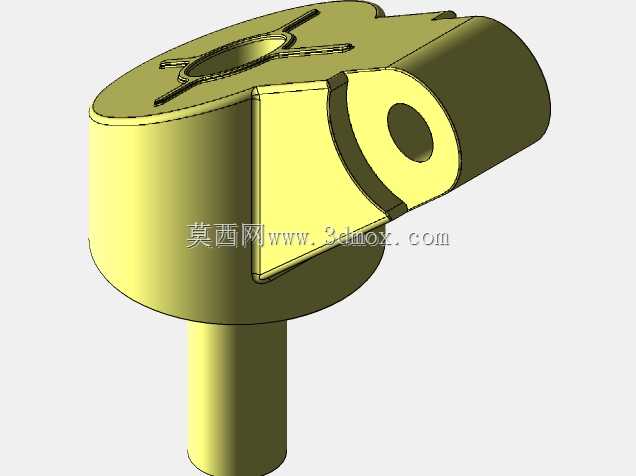

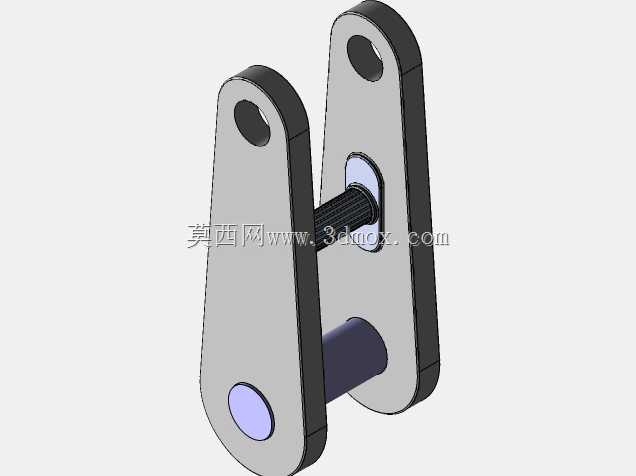

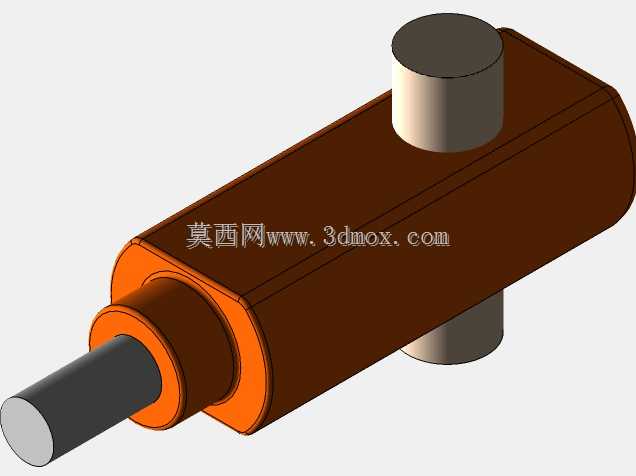

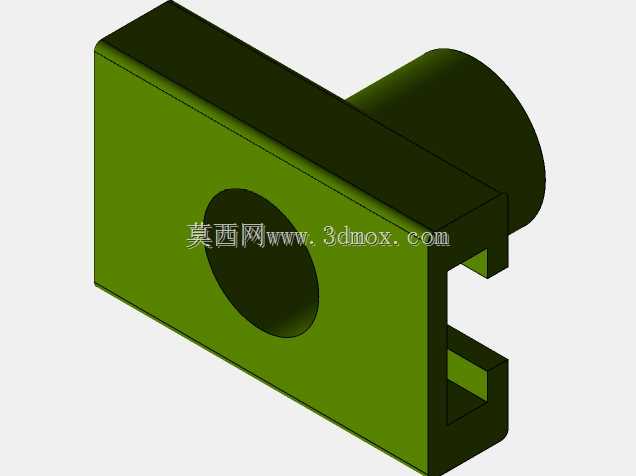

　　调整各段臂体的相对角度，适配不同高度、不同水平距离的执行端安装需求。最顶端的执行端安装位，采用卡槽式快装结构设计，能够适配常见的触发拨杆、检测探头、小型压头这类末端执行件，不需要额外做转接件加工，就能完成末端工装的固定。设计过程中，首先确定的是底部安装边界，基座法兰的外径根据常见工装台的安装孔间距做了适配，法兰上的安装孔采用均匀分布的通孔设计，既可以用螺栓穿装固定，也可以配合T型槽螺母在型材台架上快速固定，不需要对台架做二次打孔加工。中间的回转支撑段，采用阶梯轴式的配合结构，配合面的粗糙度要求控制在Ra1.6，保证回转动作的顺畅性，同时避免配合间隙过大导致的动作晃动。臂体部分的连接结构，每一段的铰接位置都设置了限位面，

　　当臂体摆动到预设极限位置时，限位面会直接贴合，避免动作超程损坏内部构件，同时也能减少硬限位块的额外安装，精简整体结构。从尺寸边界来看，组件整体安装完成后，垂直方向的总高度控制在常规工装的操作高度区间内，水平方向的最大伸展距离覆盖单工位的常规操作范围，不会因为臂展过长导致动作时刚性不足，也不会因为伸展距离过短无法覆盖工位的操作区域。各段臂体的壁厚根据受力情况做了差异化设计，靠近基座的下段臂体承受的弯矩更大，壁厚做了加厚处理，靠近末端的上段臂体受力较小，在保证刚性的前提下适当缩减壁厚，降低整个组件的自重，减少回转动作时的惯性冲击。在功能实现上，这套组件通过多关节的配合调整，能够实现末端执行件在一定空间范围内的位置调整，配合生产线的节拍，

　　完成工位上的工件到位检测、工序触发、小型工件的拨转定位这类动作，相比单固定位的控制机构，调整灵活度更高，能够适配小批量多品种的生产场景，换型时只需要调整各关节的固定角度，不需要重新加工安装基座，能够缩短产线换型的调整时间。结构设计上没有采用复杂的集成式驱动结构，各关节的固定采用紧固件锁紧的方式，调整完成后可以保持长期的位置稳定，适合动作逻辑固定、不需要频繁动态调整的工位使用，维护时只需要定期检查铰接位置的紧固件松紧，不需要做复杂的油路、电路维护，适配车间复杂的生产环境，对日常运维的技术要求较低。各零部件的分型面都做了脱模工艺适配，金属件可以采用常规的机加工工艺完成加工，部分结构件也可以采用压铸工艺批量生产，加工难度低，不需要特殊的加工设备就能完成整套组件的生产制造，零部件的通用化程度较高，铰接位置的销轴、紧固件都采用标准件，损坏后可以快速替换，减少备件的储备成本。
