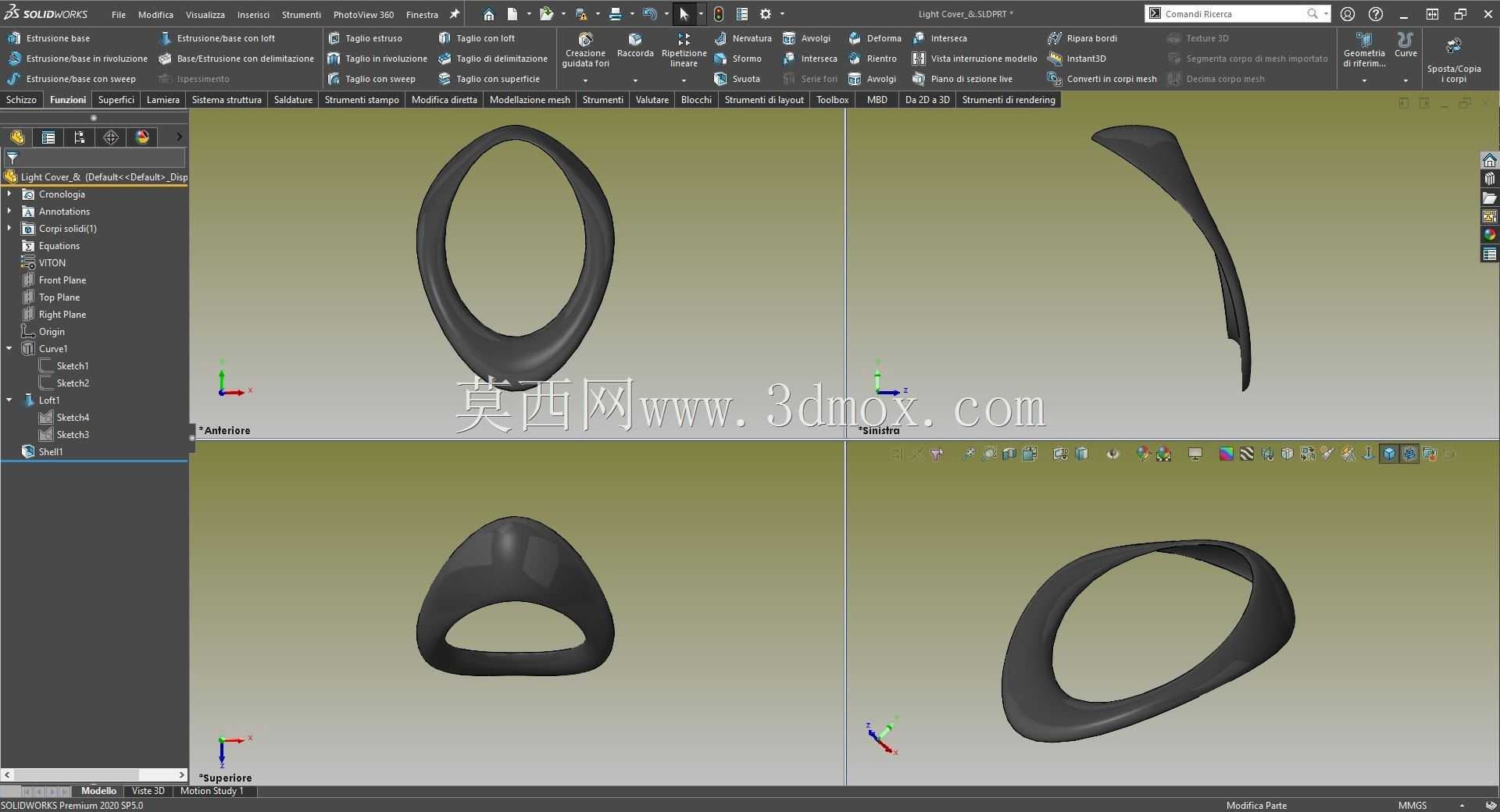

流线型闭合环曲面放样结构件

　　这类流线型闭合环曲面构件，常应用在流体导流部件、人体工学握持配件、装饰性结构外框等场景中，比如通风管路的导流环、手持设备的握持框架、户外设施的流线型装饰支撑环，都能看到这类结构的实际应用。从实际使用角度看，这类无尖锐棱角的闭合环结构，能有效降低流体经过时的紊流产生概率，在流体输送场景中可以减少风阻或液阻带来的能量损耗，在作为握持结构使用时，顺滑的曲面过渡能贴合人体手掌的自然弯曲弧度，长时间握持不会产生局部应力集中带来的硌手感，作为外装结构件时，一体化的曲面造型没有拼接缝隙，能减少积灰死角，日常清洁维护的难度更低。

　　在设计思路上，这类构件没有采用常规的拉伸、旋转等基础建模逻辑，而是依托草图投影的方式来构建扫掠与放样的轨迹线，解决了常规放样时多截面轮廓对齐偏差、曲面出现褶皱扭曲的问题。实际建模过程中，先确定环体三个关键位置的截面轮廓，分别对应环体的最宽处、最窄收腰处、端部过渡处，每个截面的轮廓都根据实际受力需求调整壁厚分布，在环体承受主要载荷的外侧弧面位置适当增加壁厚，在非受力的内侧曲面位置做均匀减薄，兼顾结构强度与整体重量控制。轨迹线的构建没有直接绘制空间曲线，而是将不同基准面上的二维草图通过投影映射到对应的辅助曲面上，得到顺滑无拐点的空间引导线，保证放样过程中截面沿着引导线过渡时，曲面的曲率变化连续，不会出现局部的凸起或凹陷，避免后续加工时出现壁厚不均的问题。

　　从安装边界与尺寸适配角度看，这类闭合环结构的整体外轮廓为类椭圆形态，长轴方向的尺寸根据实际安装空间预留足够的装配间隙，短轴方向的尺寸匹配对接部件的安装孔位分布，环体的截面为渐变的类水滴形，从端部的窄薄截面平滑过渡到中部的宽厚截面，在与其他部件对接时，端部的窄边可以嵌入对接件的预留卡槽内，不需要额外设计定位凸台就能实现预定位，中部的宽厚区域可以设置隐藏式的安装孔位，安装后紧固件不会外露在环体的外表面，保证整体外观的流畅性。环体的内侧曲面预留了均匀的安装间隙，不会和内部穿过的管线、支撑结构产生运动干涉，曲面的所有过渡位置都做了等半径的圆角处理，避免应力集中导致的结构断裂问题，在承受侧向载荷时，闭合的环体结构可以将载荷均匀分散到整个环身，不会出现局部应力过大导致的变形。

　　在实际工程应用中，这类曲面结构的建模逻辑还可以复用到更多异形曲面构件的设计中，比如异形截面的密封环、流线型的手柄外壳、曲面形态的支撑框架，都可以参考这种草图投影构建轨迹的方式，解决空间曲线难以精准绘制、放样曲面容易出现畸变的问题。设计过程中需要注意，不同位置的截面轮廓的控制点数量要保持一致，每个截面上的控制点对应位置要沿着引导线方向对齐，避免放样时曲面出现扭曲；投影草图时要控制辅助曲面的曲率，保证投影得到的引导线曲率变化和设计预期一致，不要出现局部曲率突变的情况，否则后续生成的实体在做壁厚抽壳时，会出现局部壁厚过薄或者抽壳失败的问题。另外这类构件如果采用注塑工艺加工，还要在曲面的脱模方向预留足够的脱模斜度，虽然整体是流线型结构，但也要保证脱模方向上没有倒扣结构，避免模具加工时出现额外的抽芯结构，增加加工成本；如果采用钣金或者金属3D打印工艺加工，则要根据工艺特性调整壁厚的均匀性，金属3D打印时要避免大角度的悬空曲面，减少支撑结构的添加，降低后处理的工作量。
