弯管类零件注塑成型模具结构设计

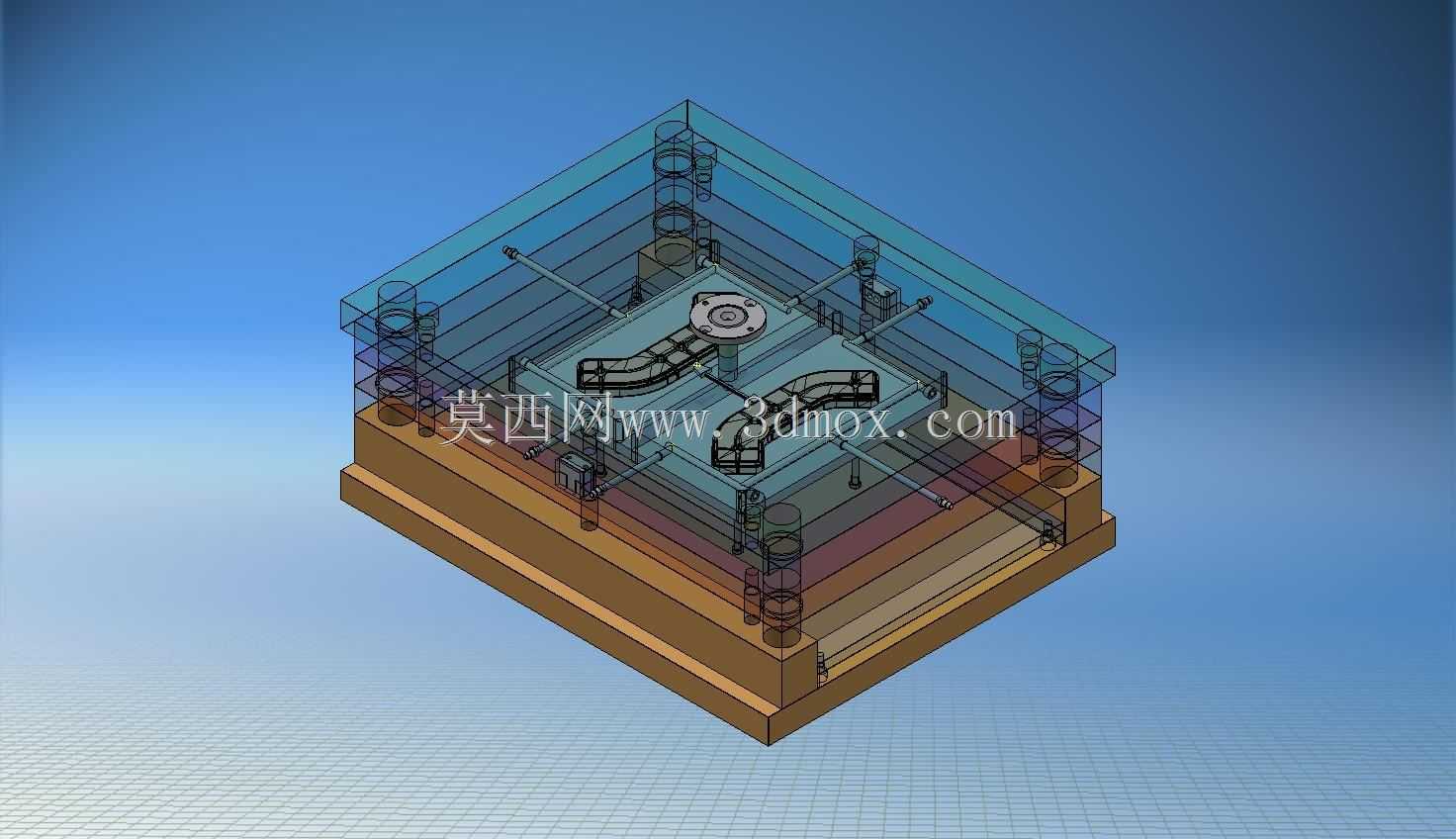

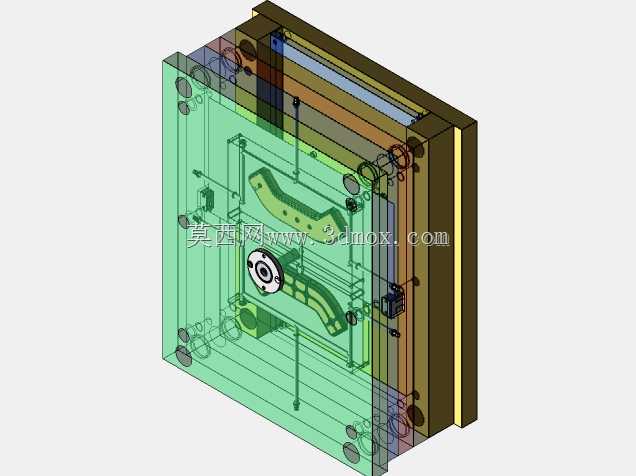

　　这套模具针对带弧形流道的弯管类塑料零件开发，日常生产中主要对接家电给排水管路、汽车线束护套管、小型气动系统连接管这类带连续弯曲构型的塑件成型需求，这类零件普遍要求内壁光滑无毛刺、弯曲段无缩痕翘曲，成型后不需要大量二次修边即可直接进入装配环节。从结构布局来看，整套模采用标准两板模基础构型，上下模架通过四角的导柱导套实现合模定位，导柱长度略高于型腔闭合高度，合模过程中导向部件先接触完成初定位，避免型腔错位导致的塑件飞边问题。型腔部分采用整体式镶拼结构，弯曲的流道成型区域单独做镶件拆分，一方面方便后续磨损后单独更换易损部位，降低模具维护成本，另一方面镶件在加工时可以采用五轴铣削完成曲面精加工，比整体型腔电火花加工的效率更高，

　　表面粗糙度也更容易控制在Ra0.8以内，满足塑件内壁的光滑度要求。冷却回路的设计完全贴合型腔的弯曲走势，没有采用传统的直孔水路，而是顺着弯管的弧形轮廓布置随形冷却通道，水路距离型腔壁的距离保持在1.5倍冷却孔径左右，确保成型过程中型腔各个区域的温度差控制在5摄氏度以内，避免弯管段因为冷却不均出现向内收缩变形或者应力开裂的问题，生产时的冷却周期也能比传统直水路设计缩短15%左右，提升单班生产效率。浇注系统采用侧浇口进料，浇口位置设置在弯管的直段连接端，开模后浇口凝料可以和塑件自动分离，不需要人工修剪，浇口残留痕迹控制在0.2mm以内，不会影响塑件后续的管路装配密封性。顶出机构采用推杆+推板结合的方式，

　　在弯管的两端直段位置布置均匀分布的推杆，同时在型腔周边设置环形推板，顶出时受力均匀，不会因为顶出力偏载导致弯管段出现顶白、变形的缺陷，对于部分带倒扣的弯管接头部位，还内置了小型斜顶结构，开模时斜顶随动完成侧向抽芯，不需要额外设置复杂的抽芯油缸，简化了模具的外部结构，安装时可以直接适配常规吨位的卧式注塑机，不需要对注塑机的拉杆间距、安装螺孔做额外改造。安装边界上，整套模的长宽尺寸适配200吨级注塑机的拉杆间距，模架总厚度在注塑机允许的最小最大模厚区间内，定位圈采用标准100mm直径规格，浇口套的球面半径和注塑机喷嘴尺寸完全匹配，上机安装时不需要额外加工转接件，吊装时模架两侧的吊环孔位置经过重心校核，起吊过程中模架保持水平，

　　不会出现倾斜碰撞的问题。日常生产维护时，只需要定期检查导柱导套的润滑情况、清理分型面的残留塑料碎屑，就可以保证长期稳定生产，成型的塑件尺寸公差可以稳定控制在MT5级精度范围内，满足多数行业对弯管类塑料件的装配精度要求。
