异形曲面多凸台注塑成型模具结构

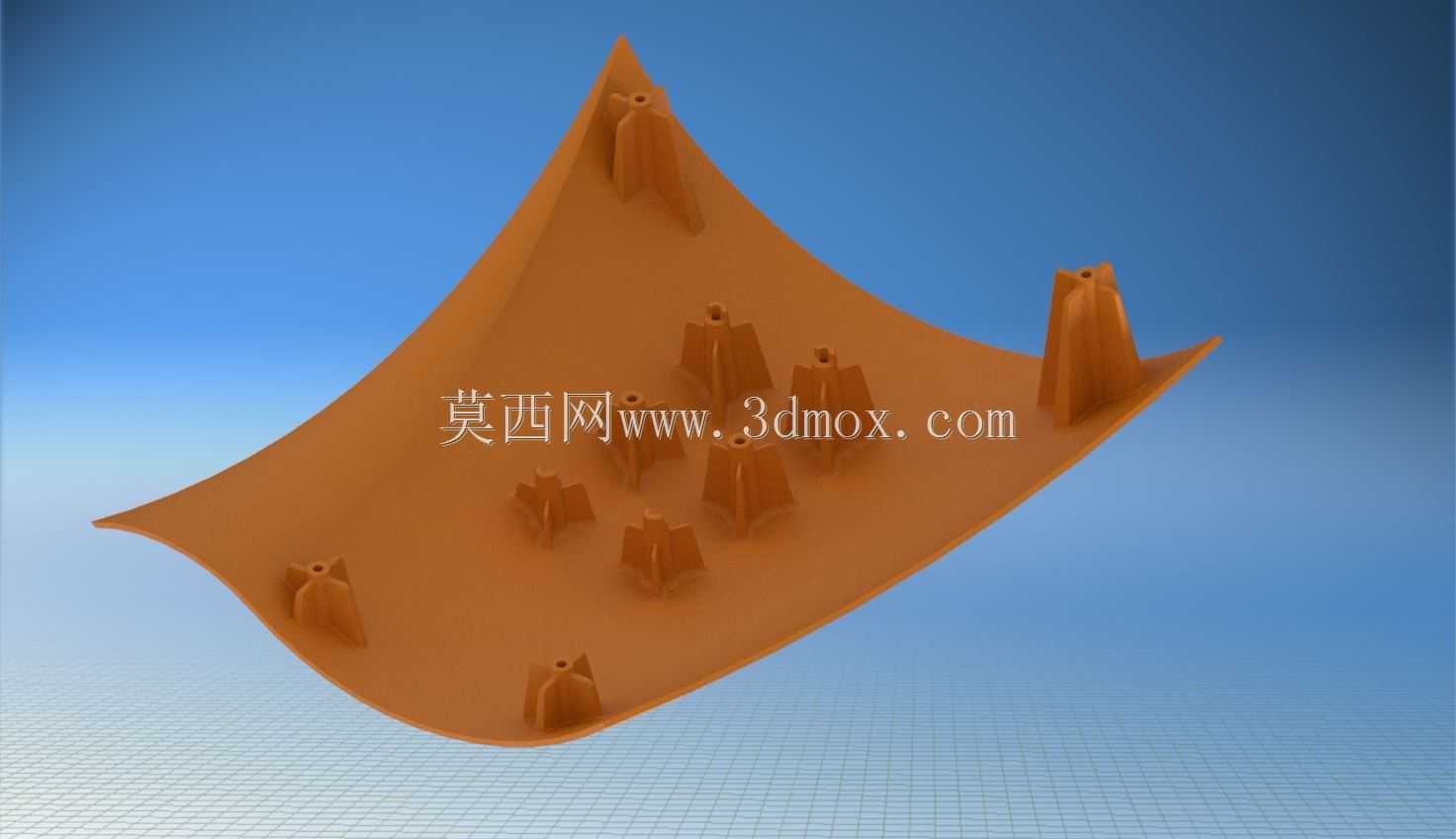

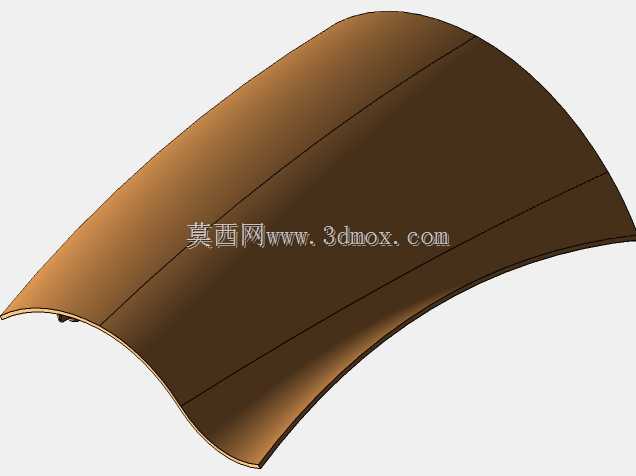

　　这套模具针对大曲率异形薄壳类塑件的成型需求开发，核心应用场景覆盖户外装饰构件、特种防护外罩、仿生造型壳体等小批量定制塑件的生产环节，适配卧式注塑机的常规装夹工位，无需额外改装设备即可完成上机试模。从结构设计逻辑来看，塑件本体为单一大曲率三角延展曲面，边缘做了自然收边的圆弧过渡，避免成型后应力集中导致的翘曲变形，曲面上均匀分布的9处带孔凸台，全部采用碰穿位结构设计，凸台根部做了0.3mm的圆角过渡，减少注塑时的料流剪切应力，同时降低凸台位置的顶出开裂风险。

　　在型腔布局上，模具采用单型腔设计，匹配塑件的异形轮廓做了仿形铣削的型腔面，分型面沿着塑件的最大轮廓边线设置，曲面分型面的贴合精度控制在0.02mm以内，避免飞边产生。浇注系统采用侧浇口进料，浇口位置设置在塑件最厚的三角顶点位置，料流可以沿着曲面自然向三个边缘延展，填充过程中不会出现明显的熔接痕，同时方便后续浇口的修剪处理，不会在塑件外观面留下明显痕迹。冷却水道沿着型腔曲面的走向做了随形排布，水道距离型腔面的距离保持在15-20mm之间，保证整个曲面区域的冷却速率均匀，避免不同位置收缩率差异导致的塑件变形。

　　顶出结构采用多顶杆均匀分布的设计，顶杆位置全部对应凸台的背面位置，既可以保证顶出力均匀分布，不会在塑件外表面留下顶出痕迹，同时凸台位置本身结构强度更高，顶出时不会出现顶白、顶穿的问题。模具的安装边界适配200吨级以内的卧式注塑机，模架采用标准龙记模架改制，总厚度控制在350mm以内，开模行程预留180mm的取件空间，操作人员可以直接从分型面位置取出成型后的塑件，不需要额外的取件机械手辅助。

　　针对这类大曲面薄壳塑件常见的成型缺陷，设计阶段就做了针对性的结构优化：凸台上的安装孔采用镶针结构，镶针单独做了氮化处理，表面硬度达到HRC58以上，长期生产不会出现磨损、飞边的问题，镶针与模板的配合间隙控制在0.008mm以内，既避免漏胶，又保证开模时镶针可以顺利脱离塑件。曲面型腔的表面做了抛光处理，粗糙度达到Ra0.8，成型后的塑件表面不需要额外打磨就可以直接做喷涂、覆膜等后处理工序。模具的导柱导套采用带肩型标准件，四个角位对称分布，合模时的定位精度可以保证在0.01mm以内，避免长期生产后出现型腔错位的问题。

　　实际生产适配中，这套模具可以适配PP、ABS、PC等多种常用热塑性塑料的成型，针对不同材料的收缩率差异，型腔加工时预留了对应的收缩补偿量，不需要修改模具结构就可以切换不同材质的生产。排气槽开设在塑件三个边缘的末端位置，排气槽深度控制在0.02mm，既可以顺利排出型腔内的空气，避免填充末端出现烧焦、缺胶的问题，又不会产生飞边。整套模具的易损件全部采用标准件设计，后续生产中如果出现镶针、顶杆磨损的情况，可以直接采购标准件快速更换，减少停机维修的时间。
