手持式钻具注塑成型模具结构设计

　　这套模具对应手持式电动钻具的左右半壳注塑成型工序，核心服务于手持电动工具的批量塑件生产环节，在电动工具制造的注塑工段承担壳体胚件的成型功能。日常生产中，这类模具安装在卧式注塑机的动定模安装板上，匹配常规160吨级注塑机的拉杆间距、开模行程参数，无需额外改装设备即可完成上下料与合模注塑作业。从实际生产场景来看，手持电动工具的外壳需要兼顾握持手感、结构强度与外观一致性，这套模具的型腔直接复刻钻具壳体的完整外轮廓与内部安装位，成型后的塑件无需大量二次修整，即可直接进入后续的超声焊接、内部零件装配工序，能有效缩短电动工具的整机装配周期。

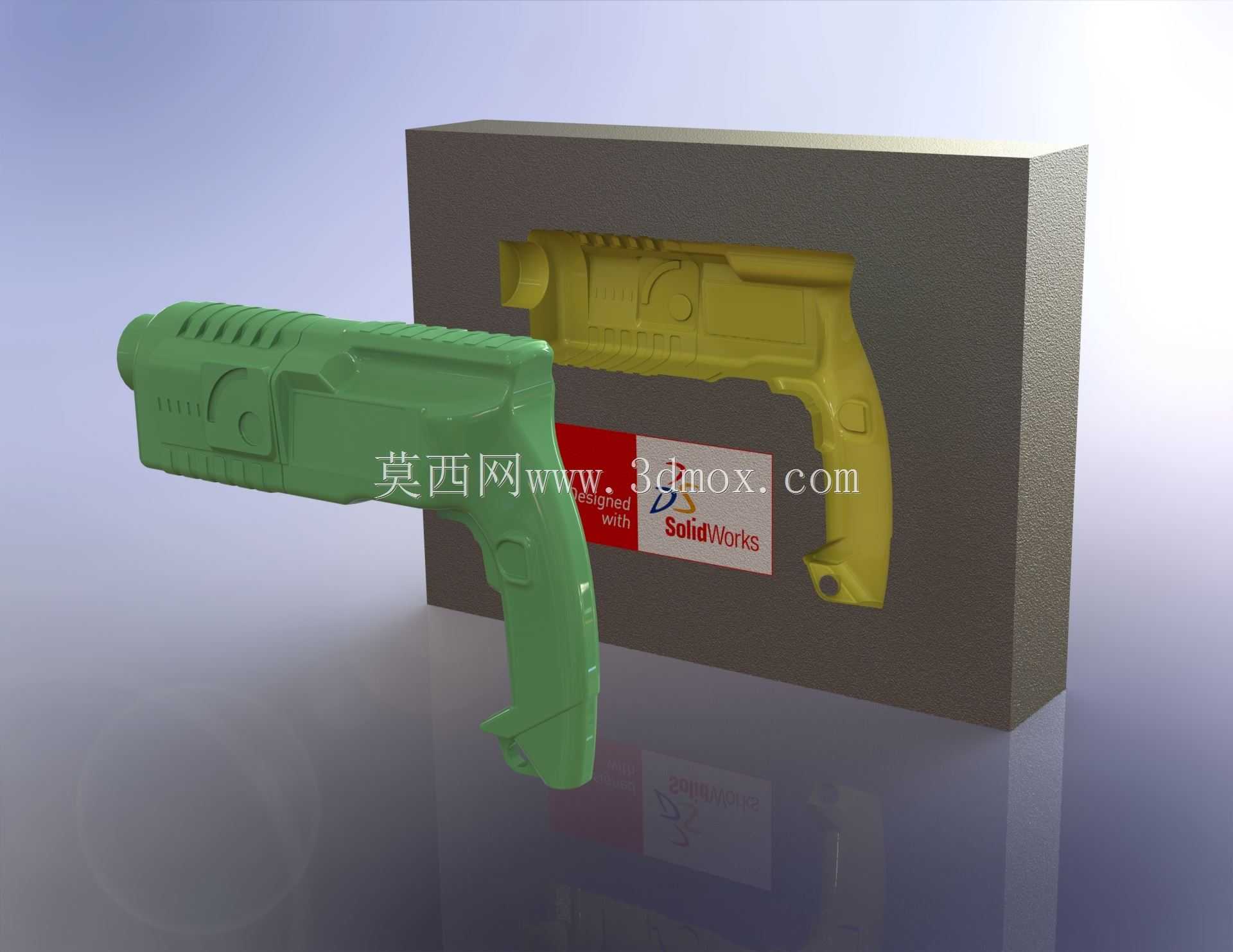

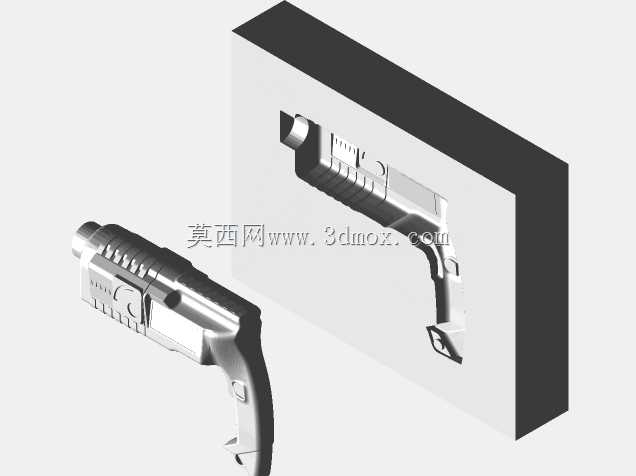

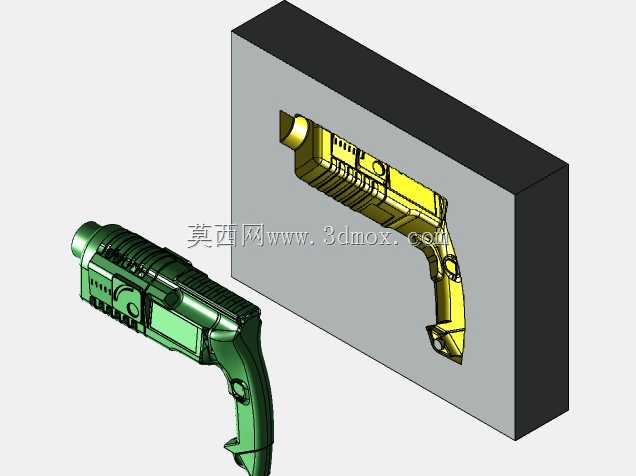

　　从功能特性上看，模具的定模侧加工有完整的钻具外壳外表面纹理结构，包括握持区的防滑凹槽、壳体表面的散热槽结构、前端的安装卡扣位，所有外观面的脱模斜度控制在1.5度以内，既保证塑件顶出时不会出现表面拉伤，也能控制成型后塑件的尺寸偏差在0.1mm范围内，满足后续装配的公差要求。动模侧对应壳体的内部结构，加工有电池仓定位筋、电机安装柱、开关卡位等装配结构，这些内部结构的拔模斜度根据筋位高度做差异化调整，高度超过10mm的加强筋斜度加大到2度，避免注塑填充时出现缺胶、粘模的问题。模具的浇注系统采用侧浇口进料，浇口位置设置在壳体尾部的非外观面，成型后去除浇口的痕迹不会影响产品外观质量，同时浇口尺寸匹配ABS塑料的熔融流动性参数，填充过程中不会出现喷射痕、熔接痕过深的外观缺陷。冷却水道围绕型腔均匀排布，距离型腔壁的距离控制在15-20mm之间，水道直径8mm，保证注塑过程中型腔各区域温度均匀，将塑件的成型周期控制在45秒以内，减少塑件翘曲变形的概率。

　　设计思路上，这套模具优先考虑量产过程中的稳定性与维护便捷性，分型面设置在钻具壳体的最大轮廓处，沿壳体左右半壳的合模缝走向布置，分型面的贴合精度控制在0.02mm以内，避免注塑过程中出现飞边毛刺，减少后续去毛刺的人工工作量。顶出机构采用顶杆+顶块的组合形式，在壳体的内部筋位、安装柱等刚性较好的位置布置顶杆，在壳体侧面的大面积平面区域设置矩形顶块，保证顶出力均匀分布，避免顶出时塑件出现顶白、变形的问题。模具的导向机构采用标准导柱导套配合，导柱直径25mm，配合长度超过导套长度10mm，合模过程中先导向再合模，避免型腔错位导致的塑件报废。针对手持钻具壳体的手柄区域曲面造型，模具加工时采用五轴铣削完成型腔曲面加工，后续做抛光处理达到外观面的粗糙度要求，保证成型后的塑件表面质感一致。

　　从安装边界来看，模具的整体长宽尺寸控制在350mm*400mm范围内，闭合厚度320mm，适配常规160吨卧式注塑机的最大模厚、最小模厚参数，模具的定位圈直径100mm，主流道衬套的球面半径匹配注塑机喷嘴的SR15球面，安装时无需额外加工转接件即可完成定位。模具的顶出孔位置对应注塑机的顶杆排布，顶出行程80mm，足够将塑件完全顶出型腔，方便机械手取件或者人工取件。日常生产维护时，模具的型腔镶件采用模块化设计，若后续产品局部结构调整，只需更换对应位置的镶件即可，无需重新制作整套模具，能降低产品迭代的模具改造成本。在实际注塑生产中，这套模具适配ABS、PP等常用电动工具外壳塑料原料，成型后的塑件壁厚均匀，控制在2.2-2.5mm之间，既满足手持工具的抗摔强度要求，也不会因为壁厚过厚导致注塑时出现缩痕、气泡等缺陷，壳体的边角位置全部做R1-R2的圆角过渡，避免应力集中导致的塑件使用过程中开裂问题。
