盘式带格栅通风结构塑胶壳体注塑成型方案

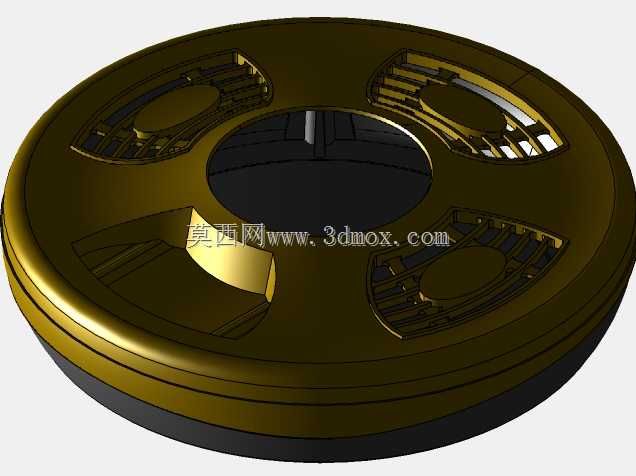

　　该盘式塑胶壳体结构，核心适配小型桌面空气循环、局部通风类设备的外罩需求，在桌面工位送风、小型设备散热排风、密闭柜体局部换气等场景下均可直接套用结构逻辑。整体采用同轴圆盘式布局，中心预留贯通式圆孔，可直接穿过设备的转轴、走线束或者中心固定螺杆，无需额外在壳体上开设避让缺口，安装时可直接通过中心孔套入设备核心组件，再通过周向隐藏卡扣或者底部均布的螺丝柱完成固定，安装边界控制在直径180mm、总厚度45mm的圆柱空间内，不会额外占用设备周边的安装余量，适配多数小型通风类设备的紧凑布局要求。

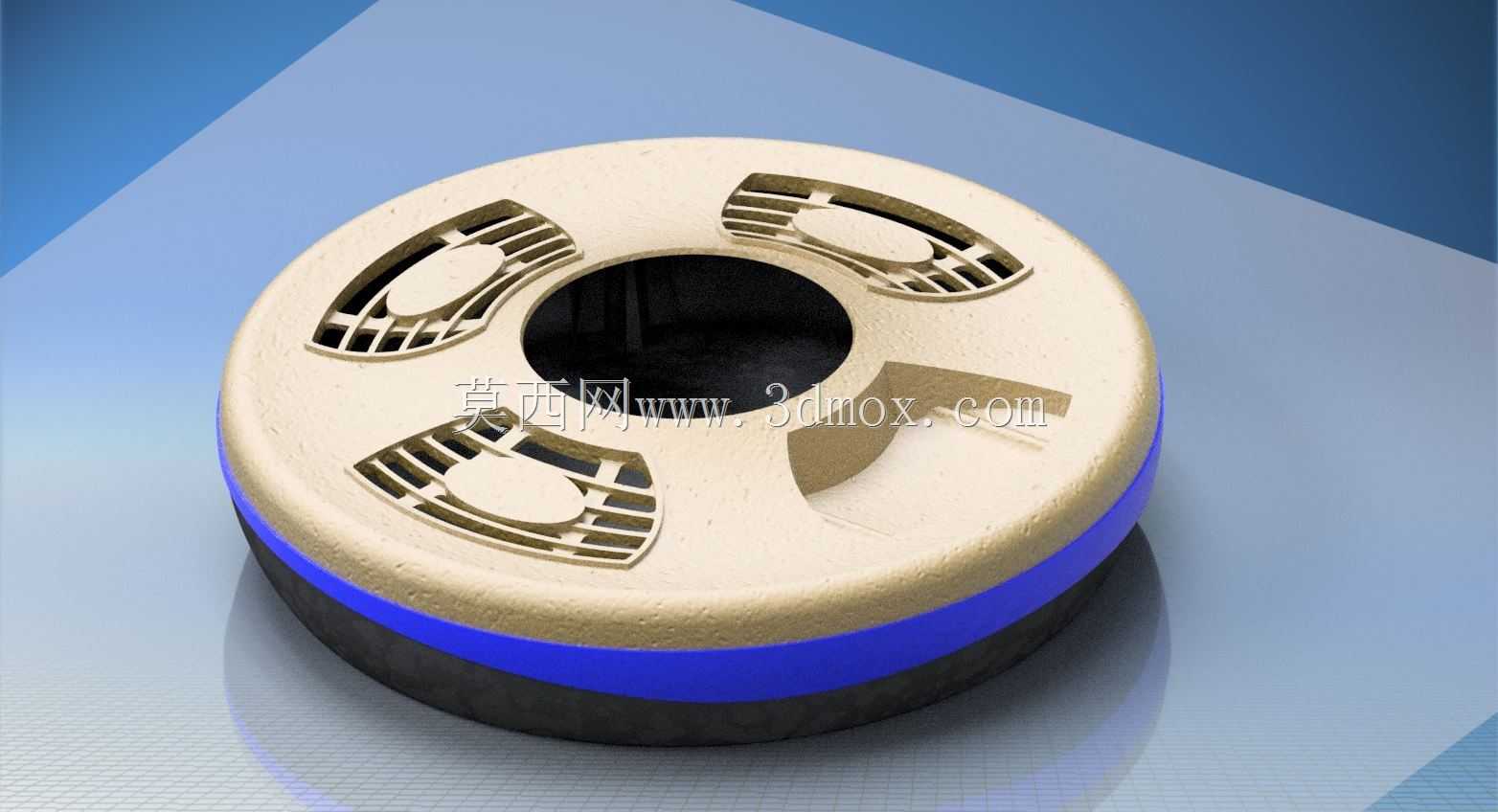

　　壳体上层为米黄色功能面，均匀分布三组带弧形格栅的通风窗口，格栅采用等间距2mm的筋条布局，筋条厚度控制在1.2mm，既保证通风开口的有效通流面积达到上层表面积的35%，满足通风量要求，又能避免大尺寸开口导致的异物坠入风险，格栅边缘做0.3mm的圆角过渡，减少注塑成型时的应力集中，同时降低气流通过时的风阻与异音。三组通风窗口之间预留三处平面凸台，可用于粘贴功能标识、触摸按键或者防滑胶垫，无需额外在壳体表面做二次加工结构。

　　壳体中部设置一圈环形蓝色装饰密封带，采用双色注塑或者后期卡装胶圈的工艺实现，一方面作为上下壳体的装配接缝遮挡结构，避免上下壳装配错位导致的缝隙外露影响外观，另一方面可作为缓冲结构，当壳体受到侧向碰撞时，环形带可吸收部分冲击能量，避免上层硬塑胶壳体直接开裂。下层为黑色底座结构，底部预留环形配重块安装槽与防滑胶圈安装位，放置在光滑桌面时可避免设备运行振动导致的滑移，底座边缘做15度的斜切过渡，减少底部与接触面的硬摩擦，同时方便用户徒手掀开壳体进行内部滤网或者扇叶的清洁维护。

　　设计过程中优先考虑注塑成型的工艺可行性，所有壳体壁厚控制在2.2-2.5mm区间，避免壁厚不均导致的缩痕、翘曲问题，格栅筋条与主壳体的连接处做渐变加厚处理，防止填充时出现短射或者困气缺陷。上下壳体的装配采用止口配合结构，止口搭接量控制在3mm，配合间隙预留0.15mm，既保证装配后的密封性，避免灰尘从接缝处进入设备内部，又不会因为配合过紧导致装配困难。中心圆孔的边缘做加厚翻边处理，翻边高度5mm，提升中心孔位置的结构强度，当中心孔穿入固定件锁紧时，不会因为锁紧力过大导致孔位周边开裂。

　　从实际使用角度出发，该结构的通风格栅采用内低外高的弧形倾斜设计，气流通过格栅时可形成斜向扩散的出风角度，相比垂直开孔的结构，送风覆盖范围可提升40%左右，无需额外增加导风结构即可实现广域送风效果。壳体表面采用细晒纹处理，避免日常使用时的指纹、划痕残留，同时提升手持装配时的摩擦力，减少滑落风险。所有外露棱边均做R0.5以上的圆角处理，符合小家电类产品的安全设计要求，避免尖锐边角划伤用户。
