便携数码相机机身注塑成型模具结构

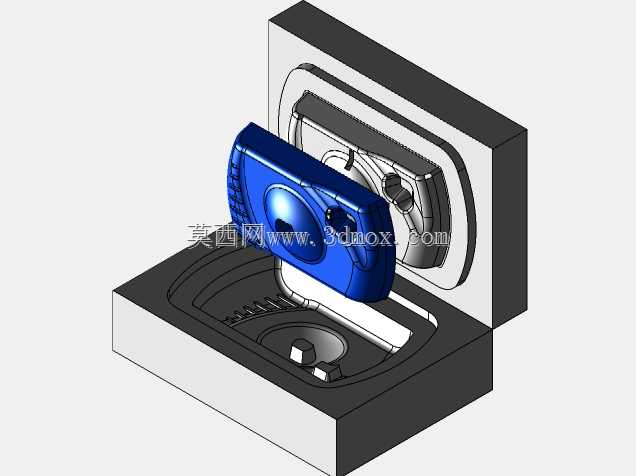

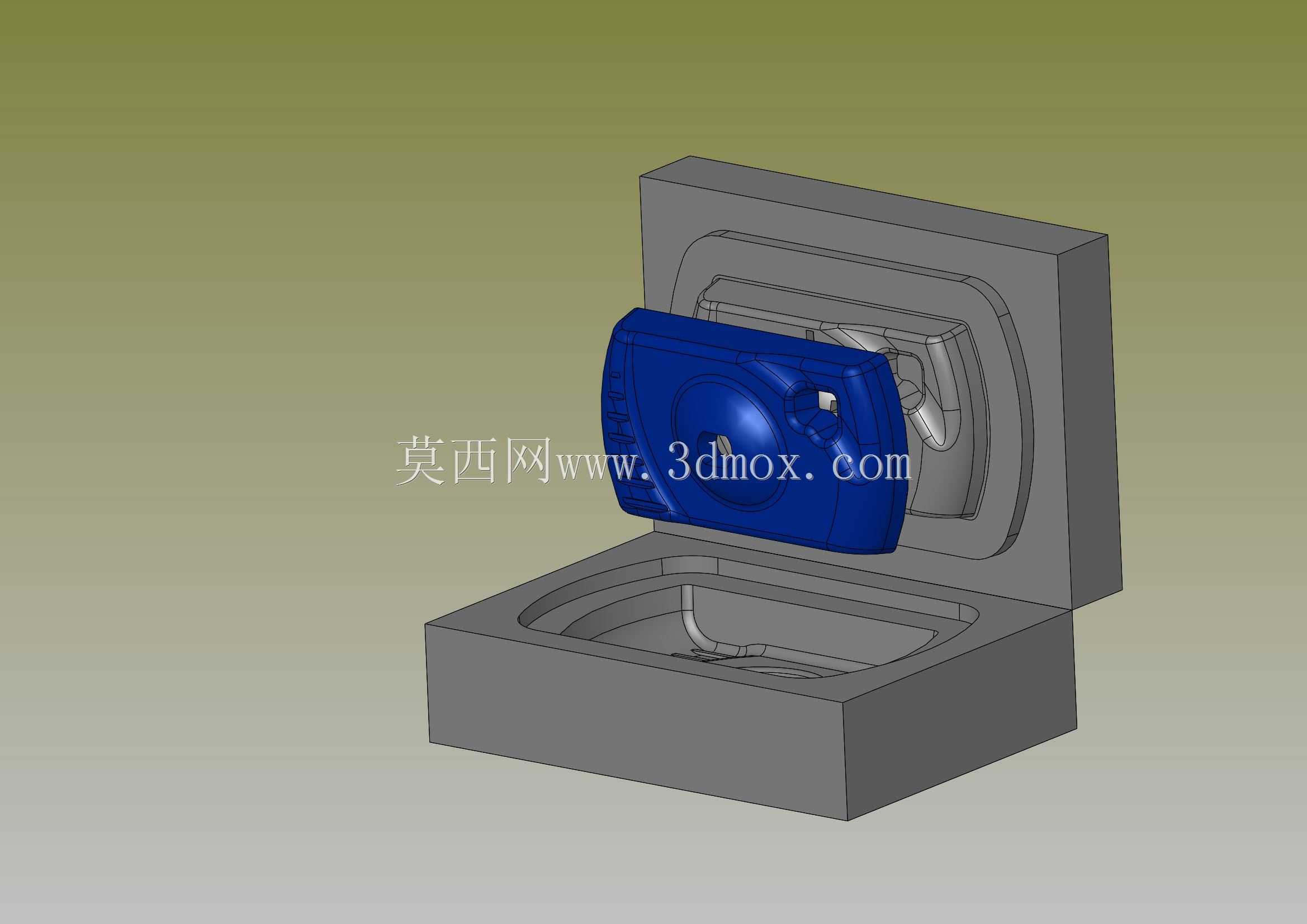

　　这套模具针对消费类数码产品的相机机身外壳开发，核心应用场景是便携数码相机的塑胶外壳批量注塑生产环节，匹配日常量产车间的卧式注塑机安装需求，成型后的塑件直接作为相机的主体支撑外壳，承担内部电路板、镜头模组、电池仓的安装定位功能，同时直接作为产品外露外观面，对成型精度和表面质量有较高要求。从结构设计来看，模具采用单型腔布局，对应相机机身的整体外壳结构，分型面沿着塑件的最大轮廓线设置，开模后塑件留在动模侧，通过顶出机构实现平稳脱模，避免外观面出现顶白、拉伤等缺陷。型腔部分直接复刻相机机身的曲面造型，包括镜头位置的环形凸起、侧边握持区的弧度、功能按键的预留沉台，所有曲面过渡均做了顺滑处理，保证注塑时塑胶熔体的流动顺畅，减少熔接痕、

　　缺胶等成型问题。设计过程中优先考虑了量产的成型效率，浇口位置设置在塑件非外观的内侧边缘，采用侧浇口进料，熔体填充时可以沿着型腔曲面均匀流动，填充末端设置了合理的排气槽，避免困气导致的烧焦、缺料问题。冷却水路围绕型腔和型芯均匀排布，距离成型面的距离保持均匀，保证成型周期内模温稳定，减少塑件的翘曲变形，尤其是相机机身这类薄壁曲面件，均匀冷却可以有效控制成型后的尺寸公差，保证后续和内部零件的装配精度。安装边界方面，模具的模架尺寸匹配常规120吨级卧式注塑机的拉杆间距、定位圈尺寸和浇口套规格，不需要额外改装设备即可直接上机生产，锁模力的计算充分考虑了塑件的投影面积和注塑压力，避免生产中出现飞边问题。模具的导向机构采用标准导柱导套，

　　合模时的定位精度可以控制在0.02mm以内，保证型腔和型芯的对中精度，避免出现塑件壁厚不均的问题。顶出系统采用顶杆+顶块的组合方式，在塑件的内侧非外观区域设置顶出点，顶出力分布均匀，避免顶出时塑件变形，对于相机机身上的倒扣结构，采用了内侧斜顶的抽芯结构，开模过程中同步完成倒扣的抽芯动作，不需要额外的侧抽芯油缸，简化了模具结构，降低了制造成本和维护难度。实际生产中，这套模具适配常用的ABS或者PC+ABS塑胶原料，成型后的塑件尺寸稳定，外观面可以直接做喷涂、丝印等后处理工序，不需要大量的人工打磨修正，能够有效提升量产的良率。在结构细节处理上，针对相机机身的电池仓、镜头安装位等装配位置，模具上对应的镶件做了单独的加工处理，

　　磨损后可以快速更换，不需要整体报废型腔，降低了长期生产的维护成本。所有的模具零件公差都按照精密注塑模的要求设定，成型后的塑件装配公差可以控制在0.05mm以内，完全满足数码产品的装配要求，不会出现内部零件安装卡滞、间隙不均的问题。
