环形交错编织式线圈绕组结构设计

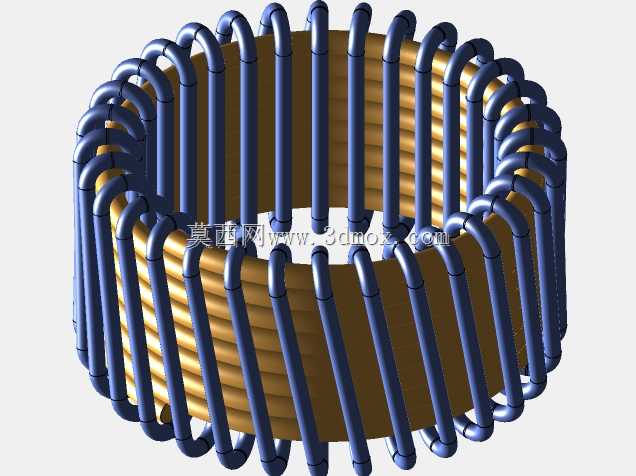

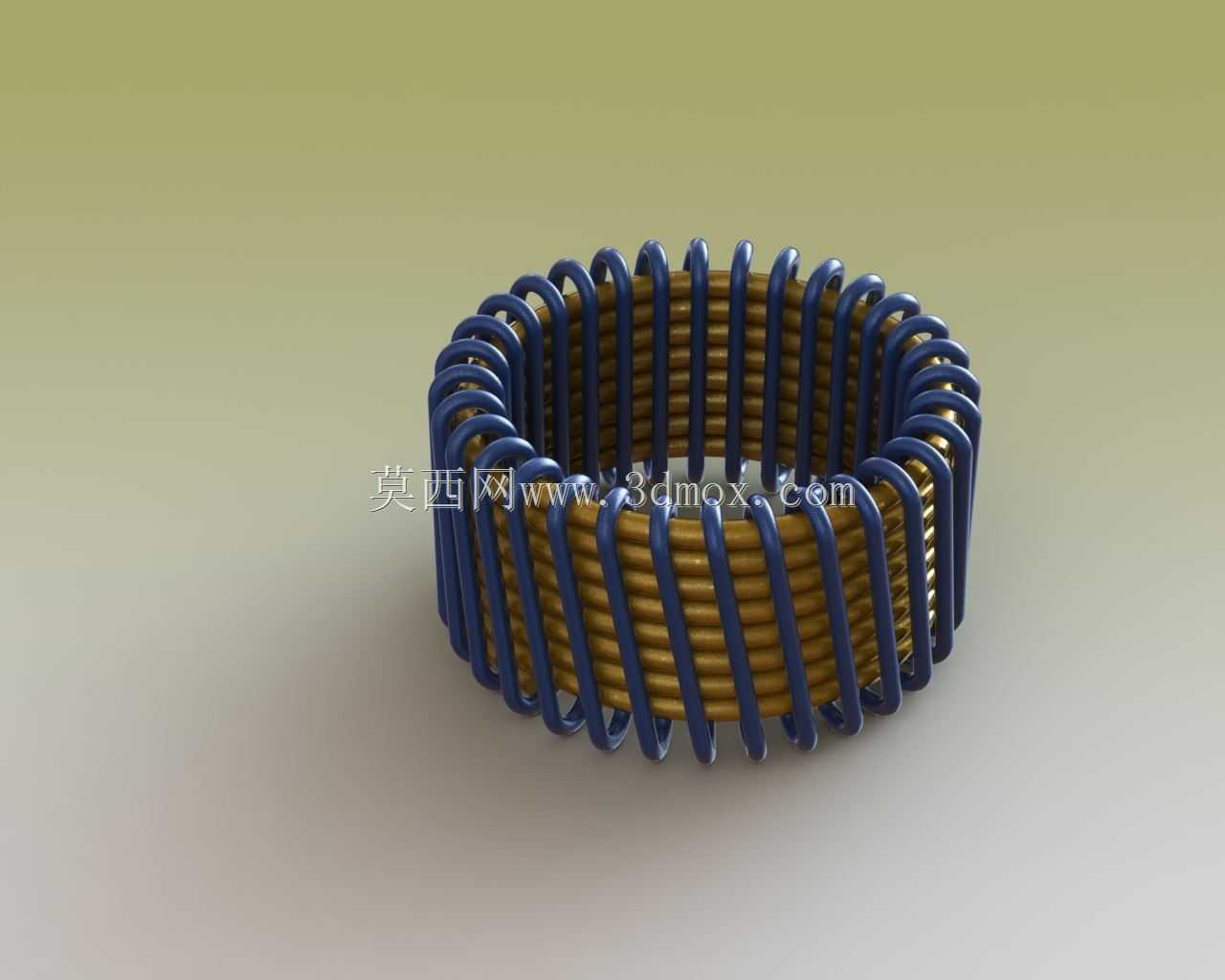

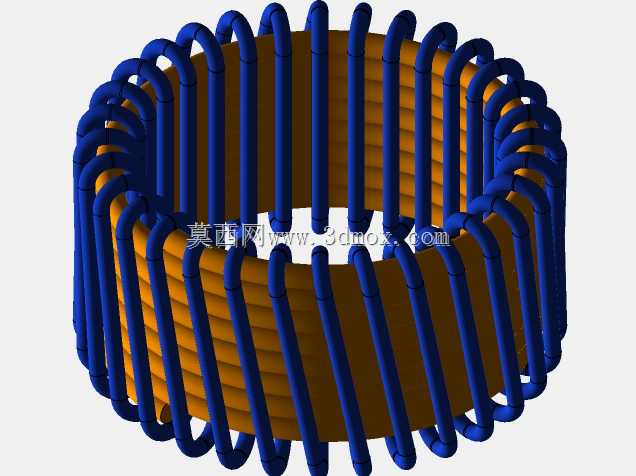

　　这类环形交错编织结构的绕组，在中小功率高频电感、共模扼流圈以及特种脉冲变压器的设计中应用十分广泛，区别于传统平绕、叠绕的环形绕组，这种交错穿插的排布方式能从根本上改善绕组间的分布电容参数，同时提升窗口利用率，在高频开关电源、EMI滤波模块、新能源车载充电机的滤波回路里都能见到同类结构的身影。从实际使用场景来看，这类绕组结构最核心的优势在于能有效降低高频工作下的邻近效应损耗，传统环形绕组在绕制到环形磁芯的内侧时，导线排布会被压缩，电流挤流效应明显，而这种蓝黄双色导线交替穿插的编织结构，让每一根导线在环形周向上都能交替占据磁芯内外侧的位置，平均了不同位置导线的磁链耦合程度，能让绕组的交流电阻在百kHz级工作频率下降低15%到22%左右，

　　对于提升电源模块的整体效率、降低器件温升有非常实际的作用。在设计思路上，这类结构首先要匹配环形磁芯的尺寸边界，磁芯的内径、外径、高度三个参数直接决定了单根导线的线径选择以及穿插的匝数排布，建模时需要先确定环形基体的中心轨迹半径，再分别生成两组不同颜色导线的螺旋扫掠路径，这里要注意的是，两组导线的螺旋升角需要保持一致，同时周向的相位差要精确控制在单匝周向跨度的二分之一，才能保证每一圈都能实现均匀的交错穿插，不会出现局部导线堆叠挤压的问题。从安装边界来看，这类绕组整体的外径尺寸需要比所适配的磁芯外径大出2到3倍的线径距离，因为交错穿插的结构会让导线在磁芯外侧形成均匀的凸起，安装时要预留足够的径向空间，避免和周边的PCB板、

　　散热壳体发生干涉；轴向高度上，因为编织结构的导线是交替上下排布，整体轴向尺寸比同匝数的平绕结构要小10%左右，对于高度受限的薄型电源模块来说是非常友好的结构选型。实际生产绕制这类绕组的时候，和普通环形绕线机的加工逻辑不同，需要双导线同步送进，在绕制过程中逐匝完成交叉换位，建模时的路径规划可以直接给绕制工艺提供轨迹参考，避免实际生产中出现导线张力不均、交叉错位导致的绕组外形鼓包、参数离散性大的问题。另外从电磁特性的角度看，这种均匀交错的结构能让初次级绕组（如果是变压器应用）或者共模绕组的耦合系数更均匀，不会出现局部漏感集中的问题，对于抑制共模干扰、提升滤波频段的覆盖范围也有明显帮助，在车载电子的EMC整改场景中，

　　这类结构的扼流圈往往能在不增加磁芯体积的前提下，提升3到5dB的干扰抑制能力。建模过程中需要特别注意导线转弯处的曲率半径控制，不能小于导线自身线径的1.5倍，否则实际生产中会出现导线绝缘层破损、漆包线漆膜开裂的问题，同时每一处交叉位置的导线间隙要控制在0.1倍线径左右，既保证绕组整体的紧密性，不会出现松散晃动，又不会因为导线挤压导致绝缘层受压破损。在结构强度方面，这种交错编织的结构自身就具备一定的自紧固能力，绕制完成后不需要额外的绝缘胶带捆扎就能保持整体形状，相比传统叠绕结构在振动工况下的导线移位风险更低，更适合车载、机载这类存在持续振动的应用场景。需要注意的是，这类结构的绕组在设计时要核算磁芯窗口的填充率，因为双导线交错排布的填充率比单根导线平绕要略低，一般控制在35%到40%之间比较合适，填充率过高会导致绕制难度急剧上升，甚至出现导线无法穿插到位的问题，填充率过低则会浪费磁芯窗口空间，同时导致绕组整体电阻上升。从散热角度看，这种交错排布的结构让每一根导线都有更大的散热面积暴露在空气中，相比紧密叠绕的绕组，同等电流密度下的温升能低4到6摄氏度，在自然散热的小功率电源模块中可以适当提升电流密度取值，缩小器件整体体积。
