大跨度曲面网格支撑注塑成型结构件

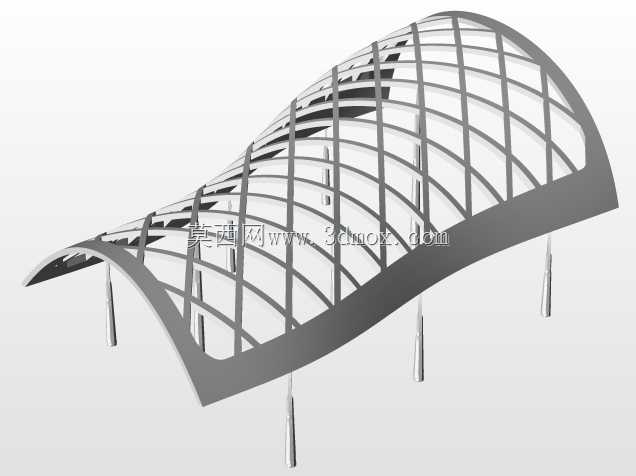

　　这类曲面网格支撑构件，多应用在大跨度公共空间的采光顶、户外景观廊道顶棚、临时展陈空间的围护支撑结构中，替代传统金属桁架与钢化玻璃组合方案，依靠注塑工艺一体成型的连续筋条结构，在降低整体自重的同时，保证曲面形态下的结构刚度与荷载传递效率。实际落地场景中，这类构件单跨跨度可覆盖6至12米的无柱空间，底部支撑柱的安装点位可根据现场基础条件灵活调整，筋条交叉形成的网格空隙可直接嵌入透光PC板材或者柔性张拉膜，无需额外设置次龙骨结构，大幅减少现场安装的焊接、紧固件连接工序。

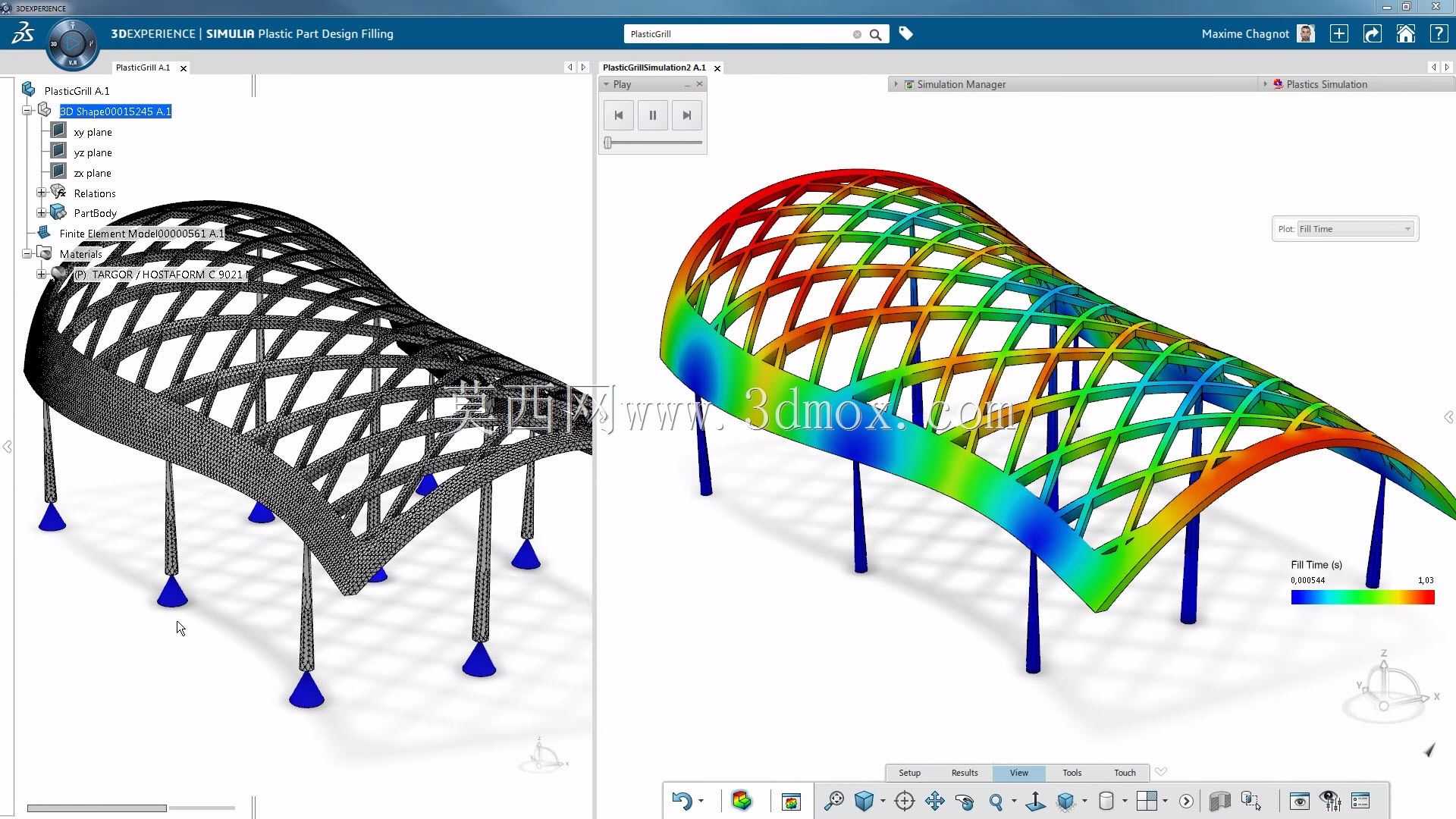

　　从结构设计逻辑来看，整个构件采用连续变曲率的曲面形态，筋条沿曲面的主应力迹线方向布置，在有限元分析的应力云图中可以看到，荷载从曲面顶部受荷区域沿筋条向四周支撑柱传递的过程中，筋条截面尺寸随应力大小做渐变调整，高应力区域的筋条截面宽度与厚度同步加大，低应力区域适当缩减截面尺寸，在保证整体结构强度满足风荷载、雪荷载以及上人检修荷载要求的前提下，尽可能减少原材料的用量。筋条交叉位置采用十字过渡的加厚节点，避免应力集中导致的注塑缩痕、使用阶段开裂问题，节点处的圆角过渡半径统一设置为筋条厚度的1.5倍，既符合注塑成型的工艺要求，也能保证力流在交叉节点处的平顺传递。

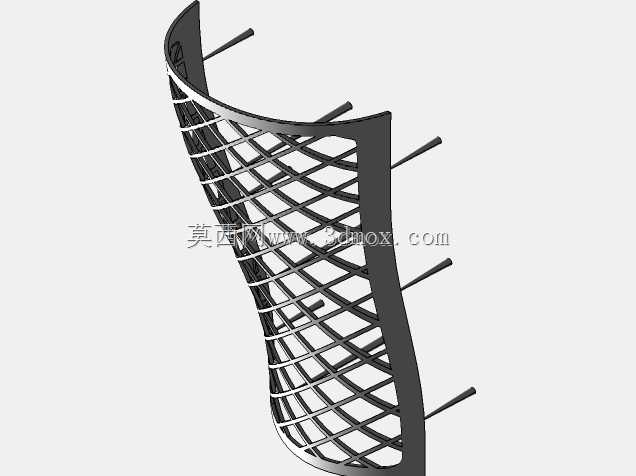

　　安装边界的设计上，底部支撑柱与网格主体的连接位置采用预埋金属嵌件的结构，嵌件在注塑阶段直接埋入筋条交汇的节点内部，外露的连接法兰可直接与现场的钢质支撑柱通过螺栓锁紧，无需现场对塑料构件做打孔处理，避免打孔位置出现应力集中断裂的风险。构件的边缘位置设置有通长的连接企口，相邻两块网格构件拼接时，企口可互相嵌合，配合密封胶条即可完成接缝的防水处理，拼接位置的隐藏式卡扣可保证构件外表面无凸起的连接结构，整体视觉效果流畅统一。

　　注塑工艺适配层面，整个构件的筋条厚度保持均匀，避免出现壁厚突变导致的填充不满、冷却翘曲问题，曲面的脱模斜度沿脱模方向统一设置为1.5度，所有外露表面的纹理可根据项目需求做哑光或者光面处理，原材料多采用添加抗UV助剂的改性PP或者PC/ABS合金，保证户外长期使用下的抗老化性能，减少紫外线照射导致的材质变脆、褪色问题。针对大尺寸构件的成型需求，设计阶段就提前规划了热流道的进胶点位，进胶点全部设置在筋条交汇的节点背面，避免进胶痕迹影响构件的外观效果，冷却水路沿筋条走向随形布置，保证整个构件冷却速率均匀，将成型后的翘曲变形量控制在安装允许的公差范围内。

　　实际使用过程中，这类网格结构除了承担顶棚的围护支撑作用，自身的曲面形态还可以引导雨水沿筋条走向流向两侧的排水边沟，无需额外设置找坡层，网格空隙的透光率可通过调整筋条的间距灵活控制，兼顾遮阳与采光的需求，相比传统的钢结构顶棚，整体自重可降低60%以上，对下部支撑结构的荷载要求大幅降低，尤其适用于既有建筑改造的加装顶棚项目，减少对原有建筑结构的加固成本。
