汽车车门内拉手注塑成型模具结构

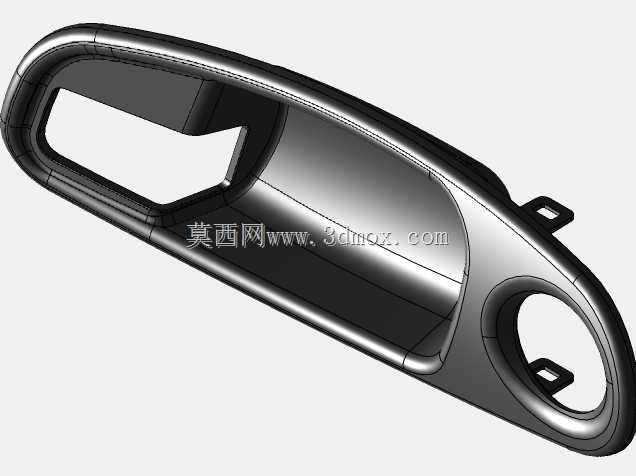

　　这套模具对应的成型零件是乘用车车门内侧的拉手总成基座，属于汽车内饰功能件范畴，日常使用中需要承载乘员开关车门的拉拽载荷，同时要适配车门内饰板的装配公差，还要兼顾扶手区域的人机握持手感。从成型零件的结构来看，零件整体为带弧形握持空腔的长条形结构，一侧预留了车窗控制按键的安装圆孔，两端带有用于和车门内板钣金卡接的固定支耳，支耳上设计有方形安装过孔，用于装配时的卡扣定位。

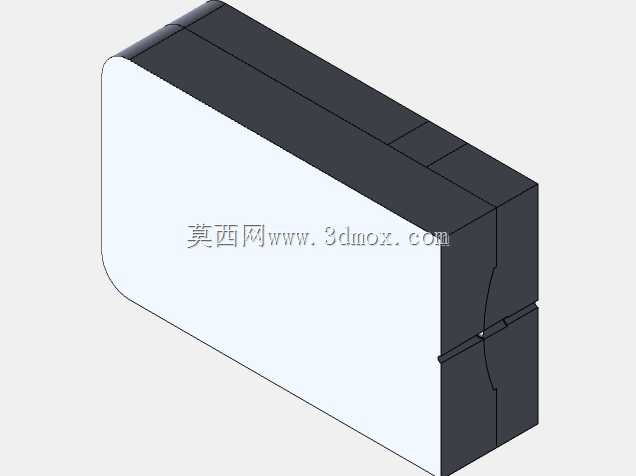

　　在实际的模具设计过程中，首先要考虑的是零件的脱模方向，由于零件表面存在大面积的弧形曲面，还有内侧的倒扣握持空腔，单纯的前后模开模无法完成顺利脱模，因此需要设计内侧抽芯结构来成型握持区域的内凹特征，避免脱模时拉伤零件表面。分型面的选择沿着零件的最大轮廓线布置，顺着弧形曲面的走势做顺滑过渡，尽可能减少分型面处的飞边产生，降低后续修边的工作量。进胶点的位置选在零件背面非外观面的区域，采用侧浇口进胶，避免在零件的可见外观面留下浇口痕迹，影响内饰件的外观质量，同时要保证熔融的塑料熔体能够快速填充整个型腔，减少熔接痕的产生，尤其是在固定支耳和按键安装孔的位置，要保证熔体填充密实，避免出现缺胶、缩痕等缺陷，影响后续的装配强度。

　　冷却水路的布置需要贴合型腔和型芯的轮廓，在握持空腔的弧形区域、固定支耳的厚胶位区域加密水路布置，保证整个零件冷却均匀，减少零件成型后的翘曲变形，毕竟这个零件属于装配定位件，一旦翘曲量超过0.3mm，就会导致和车门内饰板装配时出现缝隙，甚至无法卡入固定卡扣。零件的壁厚设计整体保持在2.5mm左右，在握持区域的边缘做了圆角过渡，既避免了应力集中，提升了握持的舒适度，也能减少塑料熔体填充时的流动阻力，在按键安装孔的位置做了局部加厚，用来提升按键安装座的结构强度，避免长期按动按键出现基座开裂的问题。

　　从安装边界来看，零件两端的固定支耳中心距需要和车门内板的安装点位严格匹配，公差控制在±0.1mm以内，支耳上的方形过孔尺寸要适配常用的汽车内饰卡扣规格，保证卡扣卡入后有足够的拉拔力，不会在使用过程中出现拉手脱落的问题。按键安装孔的直径和深度要匹配对应车型的车窗开关模组尺寸，孔位边缘做了0.5mm的倒角，方便开关模组的装配导入，同时孔位周边的贴合面平面度控制在0.05mm以内，避免开关装配后出现松动、异响的问题。握持空腔的内部尺寸要符合成年人手指的握持弧度，空腔深度控制在35mm左右，保证手指能够顺利伸入发力，空腔边缘的圆角半径不小于3mm，避免使用时硌手。

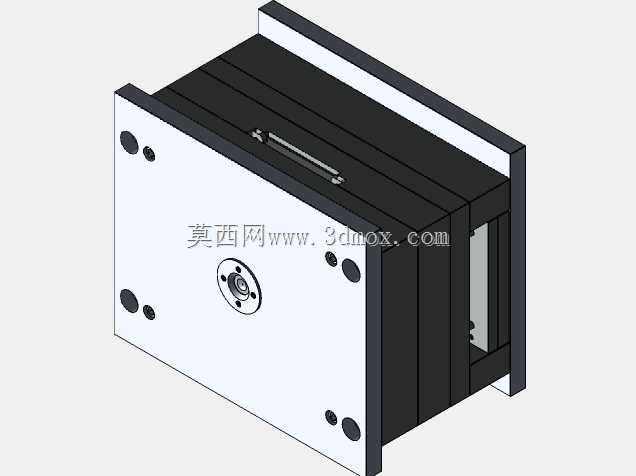

　　在模具的结构设计上，针对零件两端的固定支耳上的方形孔，采用了小型的侧向抽芯滑块来成型，滑块的导向采用精度更高的导轨导向，避免长期生产过程中滑块出现偏移，导致孔位尺寸超差。内侧的大面抽芯采用斜顶结构，斜顶的倾斜角度控制在8度以内，保证抽芯过程平稳，不会拉伤零件内表面，同时斜顶内部也设计了冷却水路，避免斜顶区域温度过高导致零件局部冷却不足出现粘模。顶出机构采用顶针+顶块的组合顶出方式，在零件的边缘非外观区域布置顶块，在固定支耳等刚性较好的位置布置顶针，保证顶出过程中零件受力均匀，不会出现顶白、顶穿的缺陷。排气系统开设在分型面的熔体填充末端，还有按键安装孔、固定支耳等容易困气的位置，排气槽深度控制在0.02mm，既能顺利排出型腔内的空气，避免出现烧焦、缺胶的问题，也不会产生飞边。

　　这套模具生产的零件主要应用在乘用车的前后车门内饰板上，属于高频使用的功能件，除了满足基础的开关门拉拽功能外，还要和车门内饰板的整体造型风格匹配，表面会做皮纹处理，因此模具型腔表面需要做对应的皮纹蚀刻，蚀刻前要保证型腔表面抛光到位，避免皮纹处理后出现表面瑕疵。在材料选择上，这类零件一般采用改性PP材料，添加一定比例的滑石粉来提升零件的刚性和尺寸稳定性，同时材料的耐候性要满足车内高低温环境的使用要求，不会在长期暴晒后出现变色、脆裂的问题。模具的导向定位采用导柱导套+零度定位块的组合方式，保证合模时的精度，避免长期生产后出现分型面错位，导致零件错边超差。
