汽车雨刮器零件注塑成型模具结构

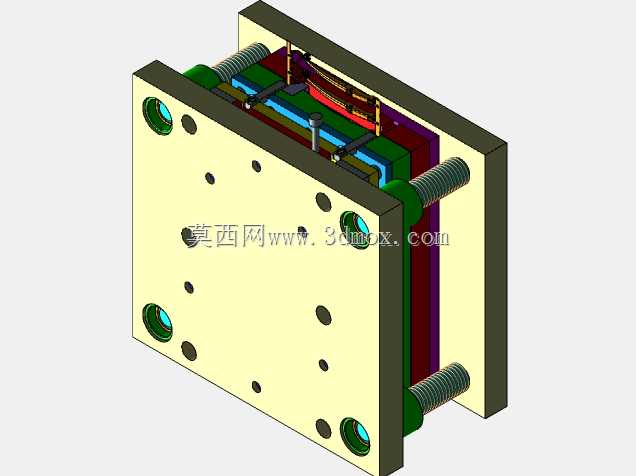

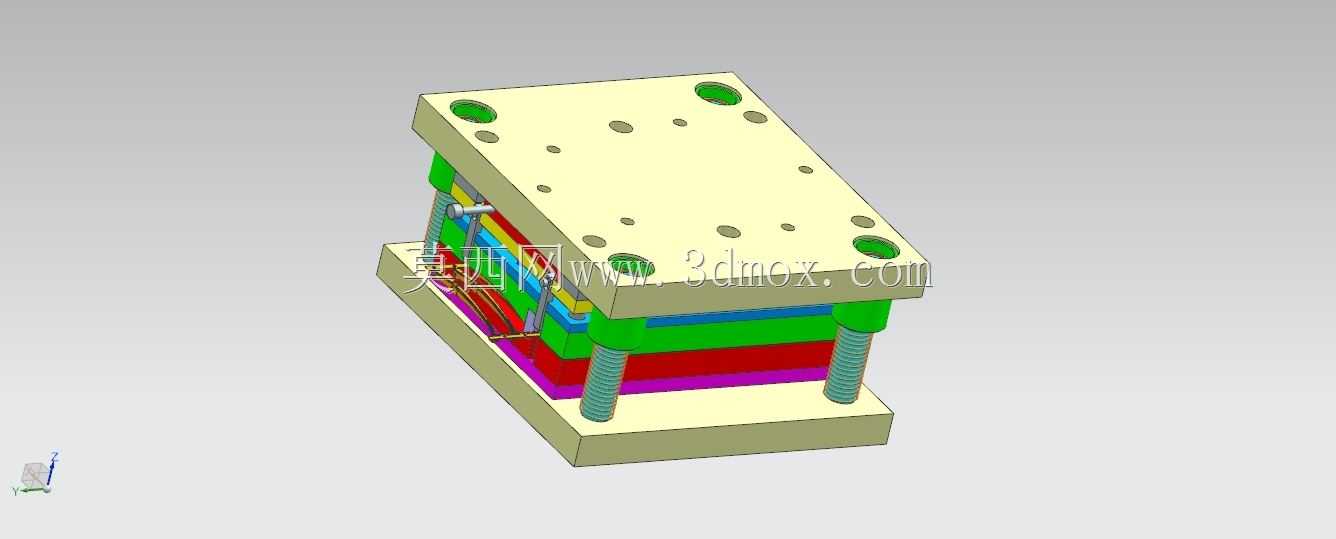

　　这套模具结构面向乘用车辆挡风玻璃雨刮器的精密塑胶零件量产场景，对应雨刮器上受力较小、需兼顾耐候性与装配精度的塑胶连接件成型需求，这类零件直接决定雨刮臂与刮片的连接稳定性，长期暴露在车外环境下，需要耐受高低温交变、紫外线照射与雨水腐蚀，对成型件的内应力控制、尺寸一致性要求较高。从结构布局来看，采用标准三板式细水口模架设计，上下模座通过四角的导柱导套实现合模导向，导柱配套的弹簧承担开模过程中的定模侧分型复位载荷，模架内部按功能分层排布，从定模座板往下依次设置水口推板、定模板、动模板、支承板、顶出固定板与动模座板，各层板件通过内六角螺钉与定位销实现刚性连接，保证合模时的整体刚性，避免高压注塑过程中模腔偏移导致的零件飞边、尺寸超差问题。

　　模腔部分采用一模多腔布局，对应雨刮器小尺寸塑胶零件的批量生产需求，流道采用平衡式排布设计，保证熔融塑胶从主浇道进入各模腔的压力、填充时间一致，避免不同模腔成型的零件出现收缩率差异、翘曲变形量不一致的问题。冷却回路沿模腔轮廓均匀排布，在零件厚壁位置加密冷却水道，控制成型周期内的模温均匀性，减少零件因冷却不均产生的内应力，避免后续装配或使用过程中出现应力开裂。顶出机构采用顶针与顶板结合的复合顶出方式，针对零件上带倒扣的装配卡扣位置，配套设置斜顶抽芯结构，开模过程中斜顶随动模后退同时完成侧向抽芯，避免顶出时拉伤零件表面，保证卡扣的装配尺寸精度。安装边界上，模架整体外形适配常用的200吨级卧式注塑机拉杆间距，定位圈尺寸、

　　主浇道衬套入口直径匹配对应注塑机的射嘴规格，顶出孔位置与注塑机的顶杆布局完全对应，无需额外改装即可直接上机装夹，模具的最大开模行程满足流道凝料自动脱落、零件取件的空间需求，配套的限位柱、复位杆结构保证开模合模过程中各运动部件的行程可控，避免硬碰撞损坏模腔表面。设计过程中优先考虑量产过程中的维护便利性，易磨损的导套、斜顶、顶针部件都采用快换式结构，出现磨损时无需拆解整副模具即可快速更换，减少产线停机维护时间，模腔表面的抛光等级达到A1级，保证成型零件的表面无明显熔接痕、流痕，满足汽车外饰附件的外观质量要求。
