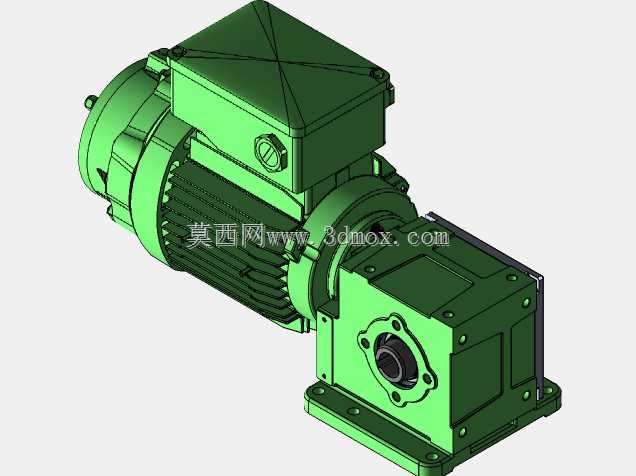

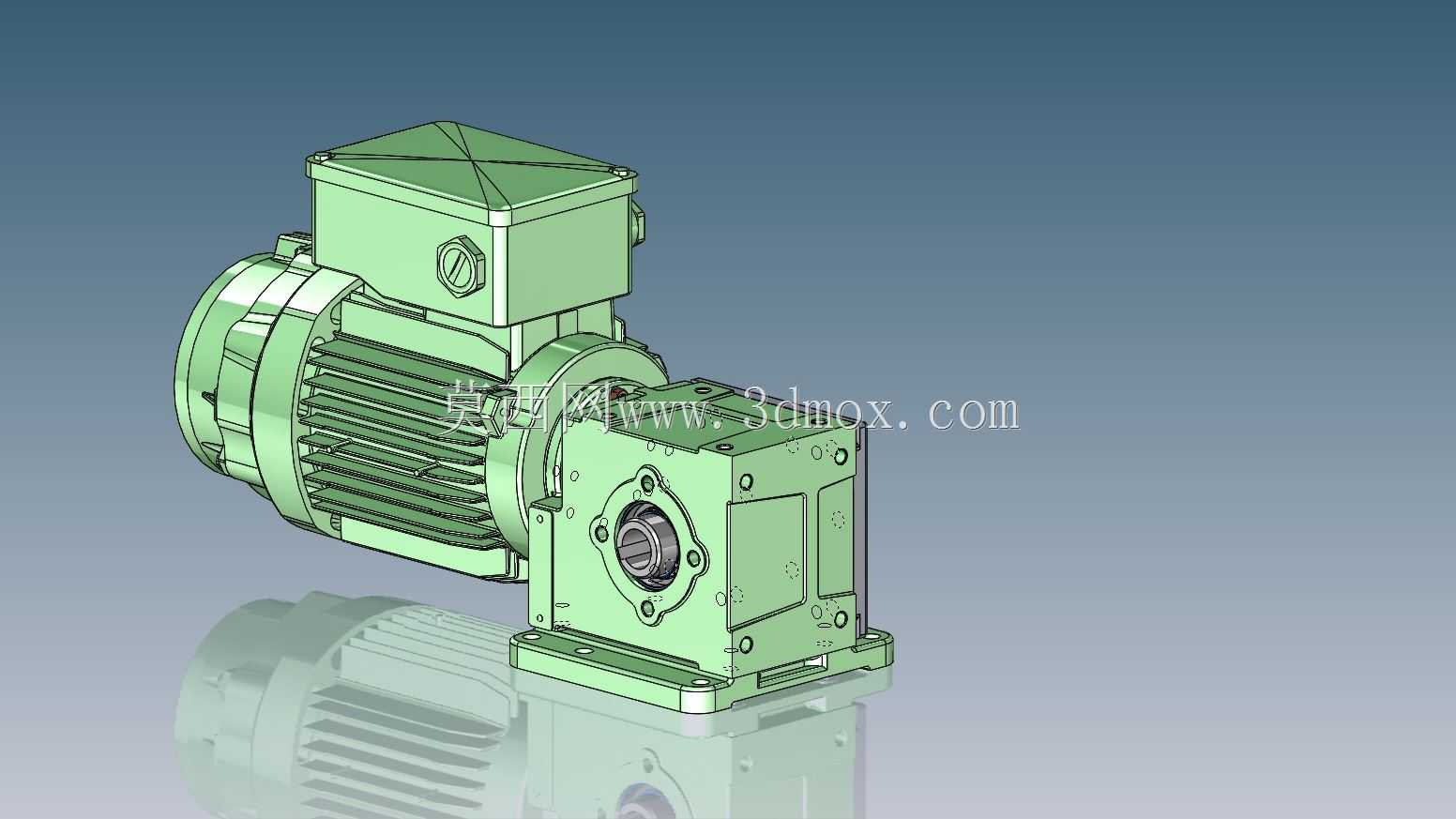

集成电机式蜗轮蜗杆减速传动装置

　　这套集成电机的蜗轮蜗杆减速传动结构，在轻工输送、包装生产线、小型自动化专机的动力端应用十分普遍，很多做单机设备的结构工程师在选型阶段，都会优先参考这类成熟结构的布局逻辑，避免从零开始做传动校核踩坑。从实际使用场景来看，这类减速单元常被用在需要低转速大扭矩输出、安装空间紧凑的工位，比如小型皮带线的驱动端、自动翻转机构的动力源、灌装设备的拨轮传动位，它不需要额外做电机和减速箱的对接工装，出厂时已经把同轴度、传动间隙调整到合理区间，现场安装只需要固定底座、对接输出轴、接好动力线就能投入使用，比分开采购电机和减速箱再自行组装的方案省了不少现场调试的工作量。

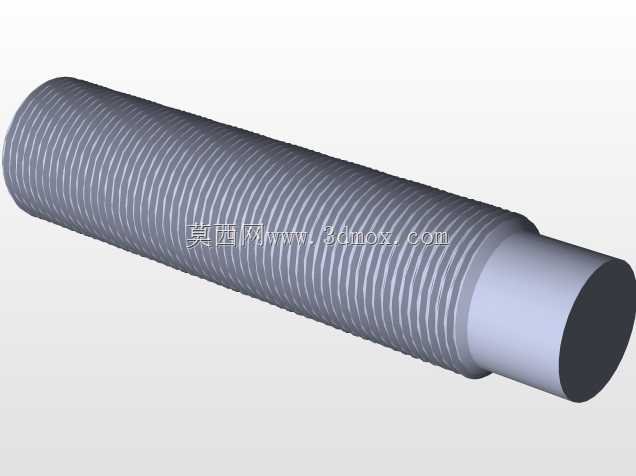

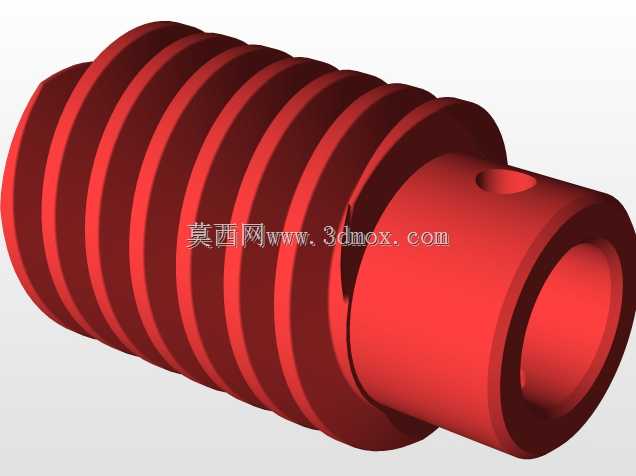

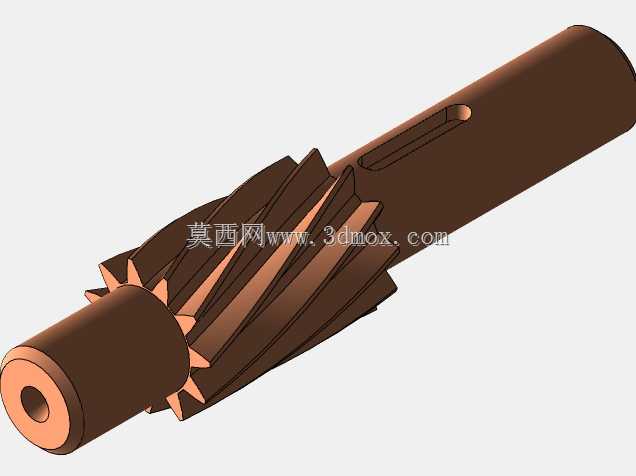

　　从功能特性上看，这套结构采用蜗轮蜗杆啮合的传动形式，本身具备反向自锁的特性，也就是输出端无法反向驱动输入端，这一点在垂直提升、倾斜输送的工位上优势明显，哪怕设备突然断电，输出轴也不会因为负载自重出现倒转溜车的情况，能省掉额外的制动抱闸配置，降低整套机构的成本。集成式的电机直接和蜗杆段对接，动力从电机转子输出后直接传递到蜗杆轴，没有多余的联轴器传动环节，传动效率比分体式结构高5%到8%，同时也减少了联轴器磨损、键连接松动的故障点，日常维护只需要定期检查减速箱的润滑油位、清理电机散热筋上的积尘即可，维护门槛很低。

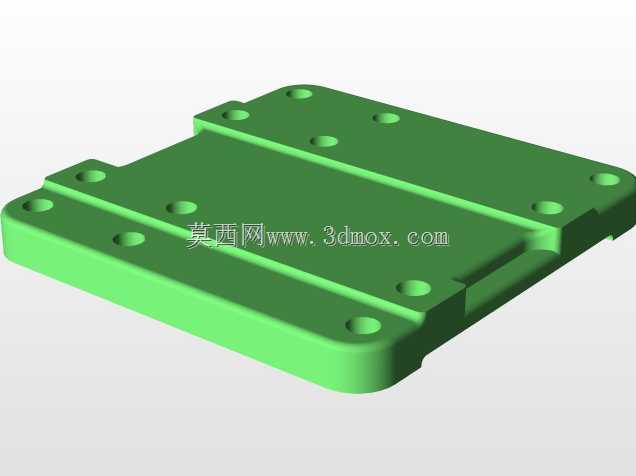

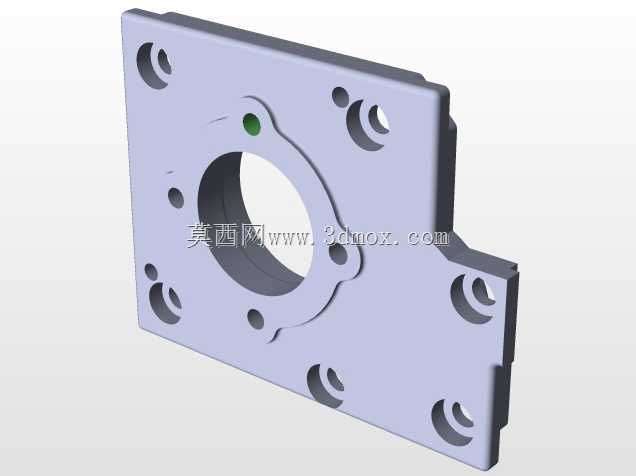

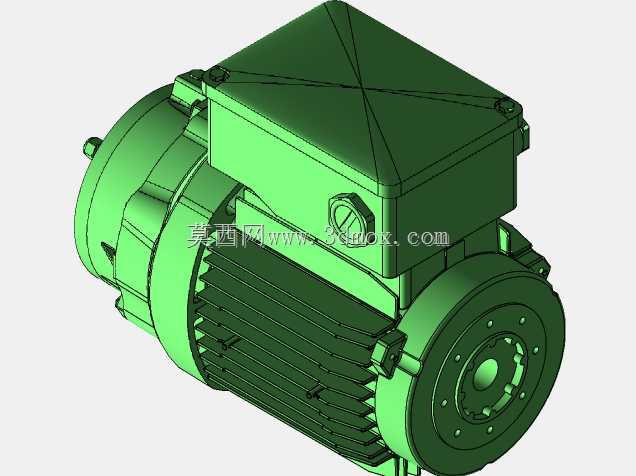

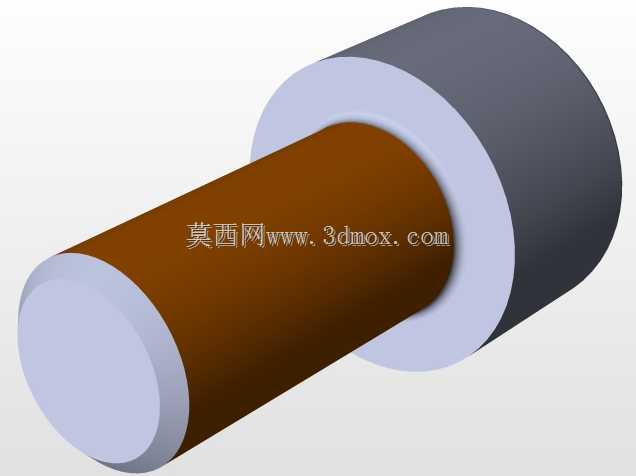

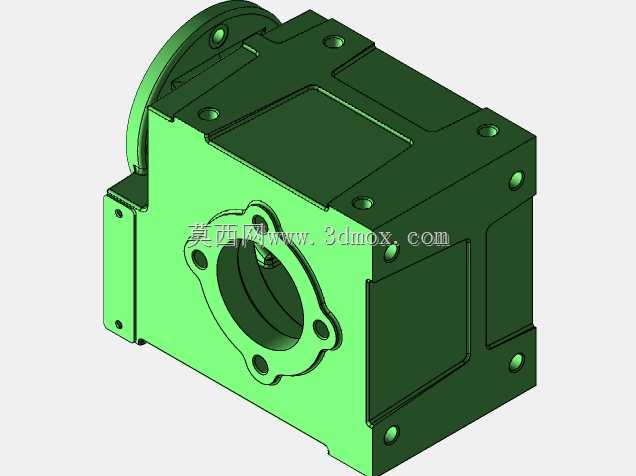

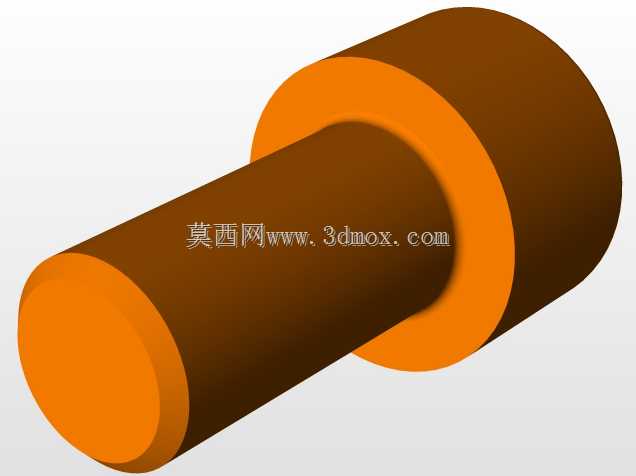

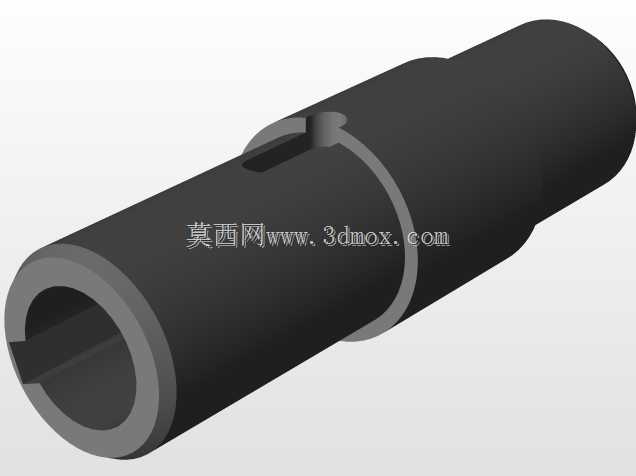

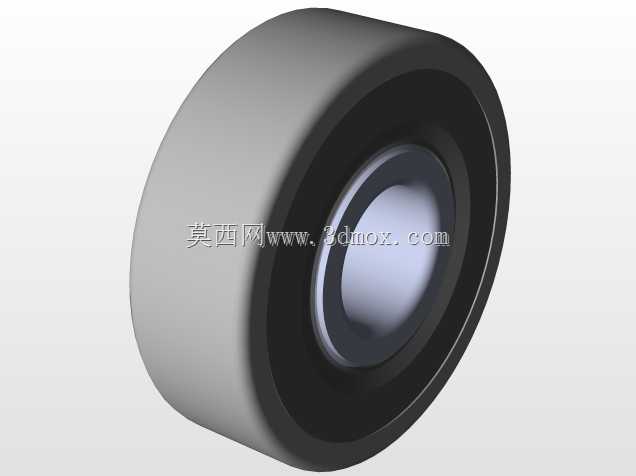

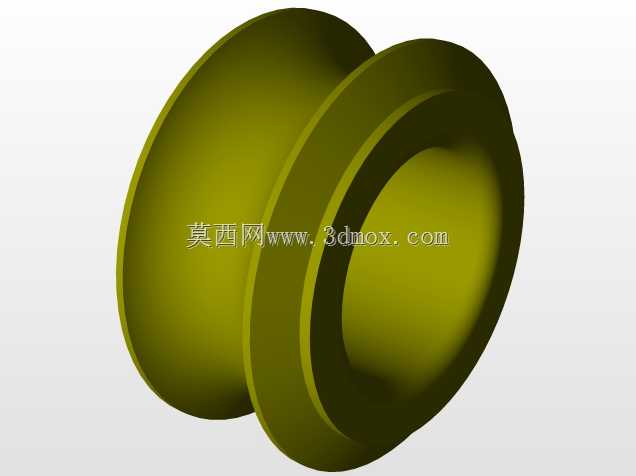

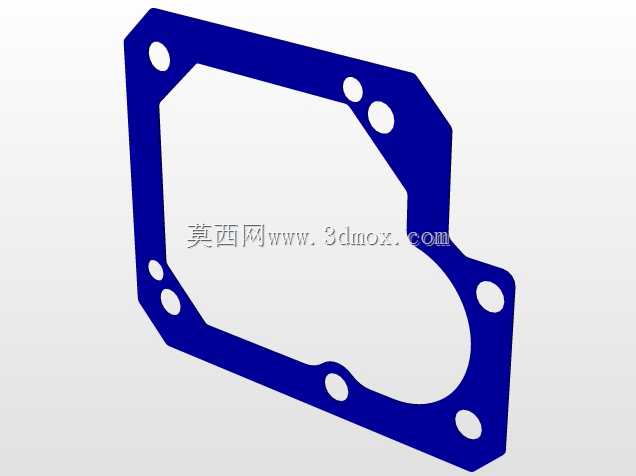

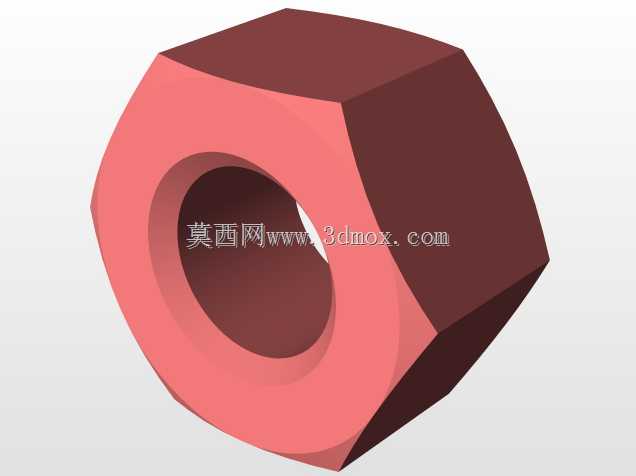

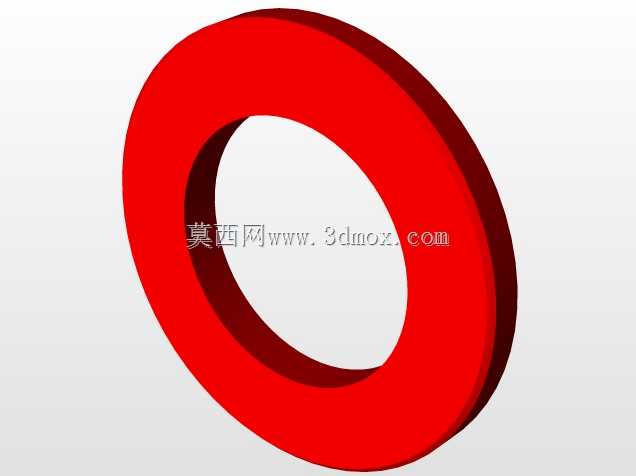

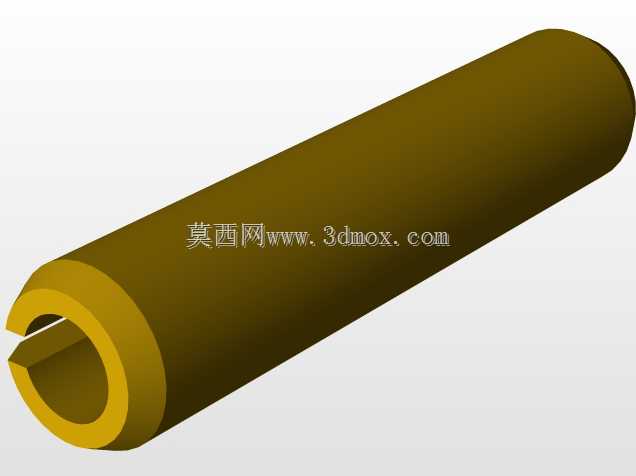

　　设计思路上，这套结构把电机的散热壳体和减速箱的安装壳体做了一体化的衔接设计，电机端的散热筋沿轴向均匀排布，能保证连续运行时绕组的热量快速散出，避免高温导致的绝缘老化。减速箱的箱体采用分体式剖分结构，箱盖和底座通过定位销和螺栓紧固，装配时可以先把蜗轮、蜗杆、轴承组件预装在底座腔体内，再扣合箱盖打紧螺栓，后续检修更换密封件、轴承的时候也不需要完全拆离现场的安装底座，只需要打开箱盖就能操作。输出轴采用空心轴带键槽的结构，既可以直接穿入设备的从动轴做紧配合连接，也可以通过转接法兰输出扭矩，适配不同的安装对接需求，箱体的安装面做了铣平加工，底座上的安装孔预留了足够的螺栓调节间隙，现场安装时可以小范围调整位置，补偿机架加工的尺寸误差。

　　从安装边界和尺寸逻辑来看，电机部分的外径和长度是按照常规Y系列铝壳电机的安装尺寸做的兼容设计，替换同功率的旧减速单元时不需要改动机架的安装孔位。减速箱部分的输出轴中心高、底座安装孔的孔距都和行业通用的蜗轮蜗杆减速机尺寸保持一致，输出端的轴伸长度、键槽尺寸符合通用传动件的配合公差，不管是配链轮、同步轮还是联轴器都能直接采购标准件对接，不需要额外定制转接零件。箱体上预留了注油孔、油位观察窗和放油孔，注油孔的位置在箱体上部，加注润滑油时不需要拆任何外罩，油位窗的位置对应蜗轮啮合的合理油位，能保证运转时蜗轮齿面始终能带到润滑油，避免干磨，放油孔在箱体最底部，换油时能把腔体内的旧油和金属碎屑完全排净。

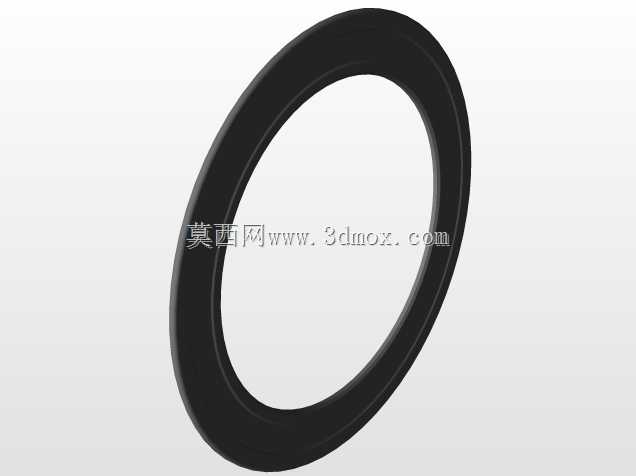

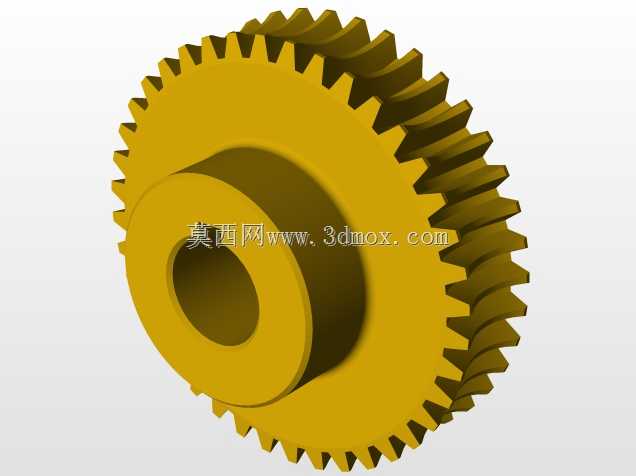

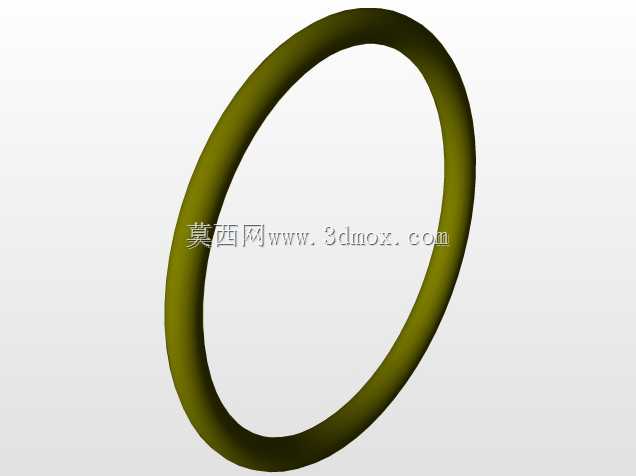

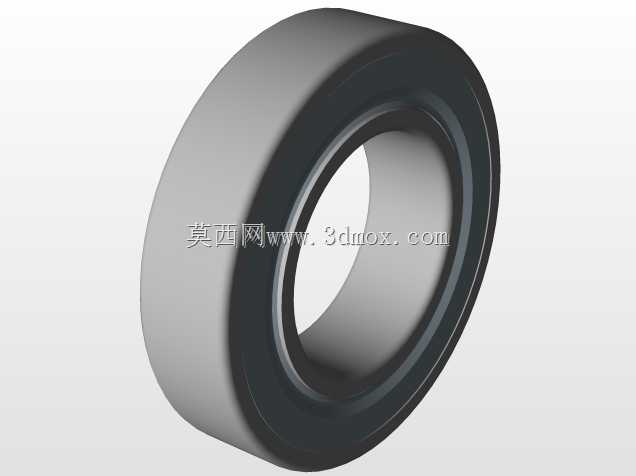

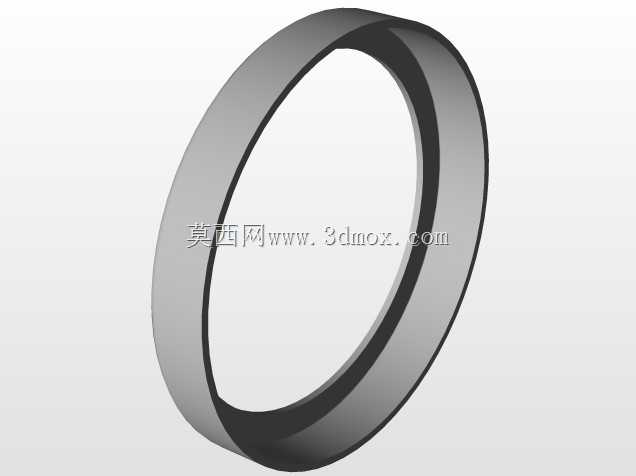

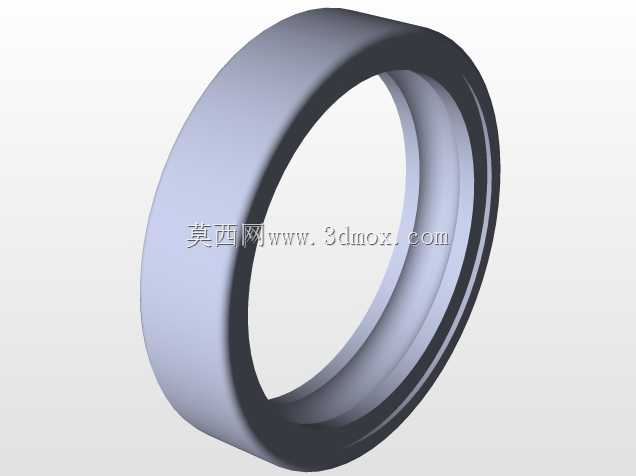

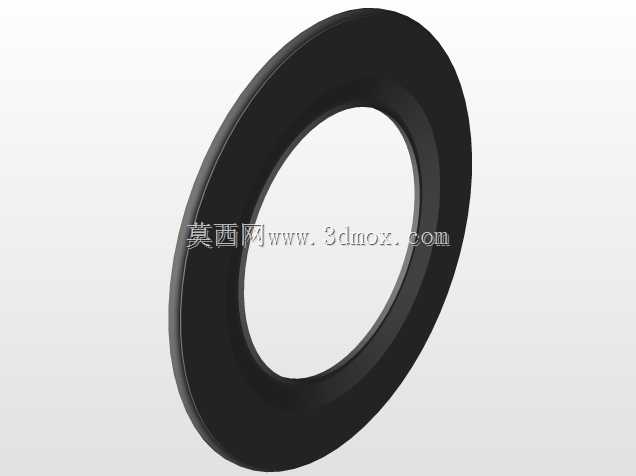

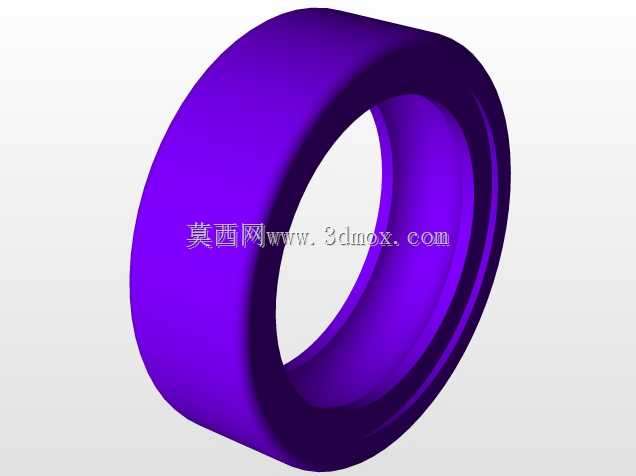

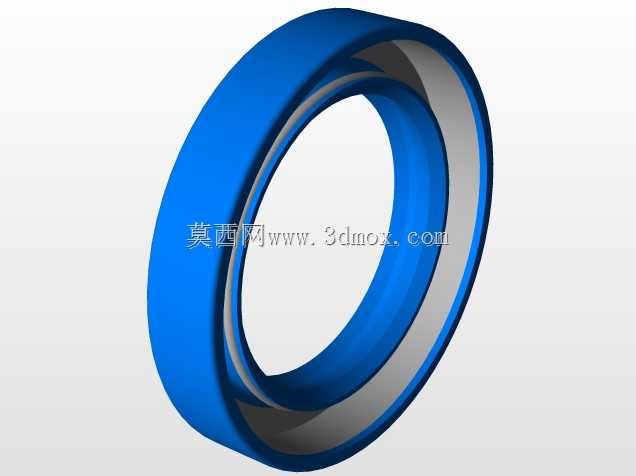

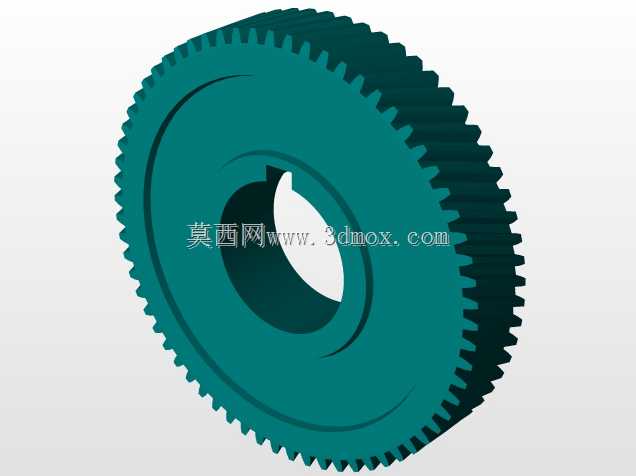

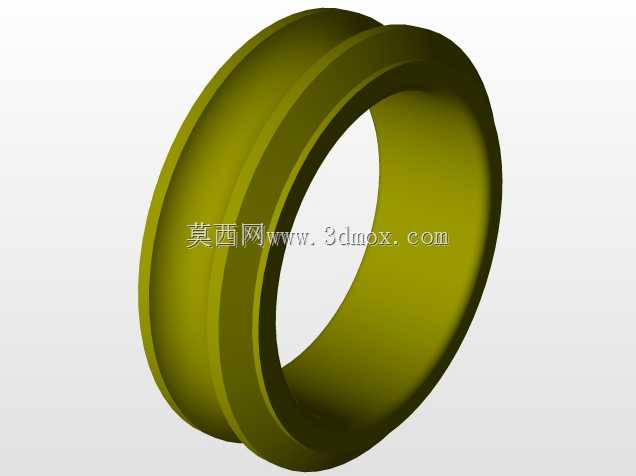

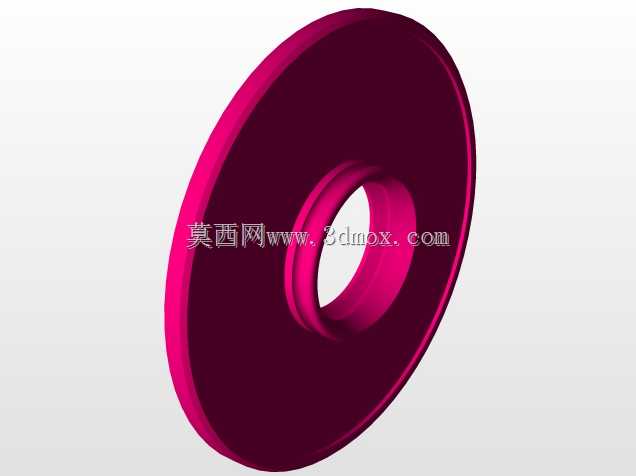

　　在建模细节上，这套结构把所有的密封槽、轴承挡圈槽、螺纹孔都做了完整还原，电机端的接线盒位置做了可旋转的结构预留，实际使用时可以根据现场走线方向调整接线盒的朝向，避免线缆过度弯折。减速箱的输出轴端做了双唇形密封圈的安装位，能有效防止箱体内的润滑油渗漏，同时阻挡外部的粉尘、水汽进入箱体内部，适合在多尘、有少量喷淋的生产车间环境使用。蜗轮的齿面按照渐开线蜗杆的啮合参数做了修形处理，建模时还原了齿面的接触斑点位置，能保证满负载运行时齿面受力均匀，不会出现局部应力集中导致的齿面过早磨损。
