Makeblock三角履带机器人套件结构设计

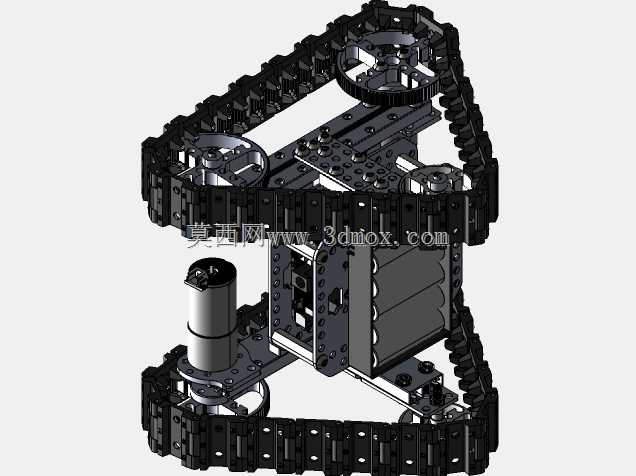

　　这款三角履带式机器人套件的结构设计，核心围绕创客教育场景下的快速搭建、多场景适配需求展开，区别于常规轮式机器人的通过性短板，三角履带轮组的构型在小尺寸移动平台上实现了更强的越障能力，可适配桌面教学演示、小型场地巡检、创客竞赛等多类使用场景。从结构设计逻辑来看，整套套件采用模块化拼接思路，所有结构件均预留标准安装孔位，兼容通用铝型材搭建规范，使用者无需额外进行孔位加工即可完成组装，大幅降低了入门学习者的机械加工门槛。轮组部分采用三角布局的从动轮配合驱动轮的履带张紧结构，驱动轮直接与金属齿轮电机输出轴连接，省去了额外的传动换向结构，既压缩了整体安装空间，也减少了传动环节的功率损耗，在桌面级移动平台的动力匹配上，

　　这种直驱结构能更好地适配小功率直流电机的输出特性，保证低速运行时的扭矩输出稳定。整套平台的上层安装区域预留了统一的栅格安装面，可兼容Arduino类开源控制器、可编程RGB灯条、各类环境传感器的安装固定，安装孔位的间距遵循通用创客硬件的安装标准，不管是红外避障模块、超声波测距模块还是灰度巡线模块，都能直接通过标准紧固件完成固定，不需要额外设计转接支架。从安装边界来看，整套机器人的长宽尺寸控制在常规A4纸张范围内，高度可根据搭载的传感器类型灵活调整，最低可压缩至100mm以内，满足桌面级教学演示的空间要求，履带的接地长度经过优化，在不增加整体长度的前提下保证了足够的接地面积，在平整桌面、轻微起伏的地毯、

　　小坡度斜面等场景下都能保持稳定行走，不会出现侧翻或者履带脱轨的问题。结构件的材质选型兼顾了强度与轻量化要求，主承重板采用硬质铝合金加工，既保证了电机安装位的结构刚性，避免电机运行时的震动导致安装位松动，也控制了整体自重，降低了电机的负载压力。履带部分采用柔性防滑材质，表面做了防滑纹理处理，在光滑的亚克力桌面、木质桌面都能提供足够的抓地力，不会出现轮组打滑的情况。在功能拓展性上，整套结构预留了上层拓展支架的安装接口，使用者可根据需求加装机械爪、升降云台等附加功能模块，所有接口的连接位置都做了定位设计，重复拆装也能保证装配精度，不会出现安装错位的问题。从机械设计的角度来看，这套结构没有采用复杂的一体化成型设计，

　　所有零部件都可单独拆卸更换，某个零件出现损坏时不需要更换整套结构，只需要替换对应零件即可，大幅降低了教学场景下的使用维护成本。三角轮组的张紧结构采用可调式设计，通过调整从动轮的安装位置即可改变履带的张紧度，适配不同使用场景下的履带松紧需求，长期使用出现履带松弛的情况时，也不需要更换履带，只需要调整张紧位置即可恢复正常使用。电气部分的走线空间在结构设计时就做了预留，主结构板上设计有专门的走线槽位，控制器、电机、传感器的连接线可通过走线槽规整布置，避免线缆外露被履带卷入或者在移动过程中被障碍物勾挂，提升了整套设备运行的可靠性。电池的安装位设计在平台的中心位置，降低了整体重心，进一步提升了移动过程中的稳定性，不管是原地转向还是越障爬坡，都能保持重心在接地投影范围内，避免出现倾翻的情况。对于三维建模从业者来说，这套结构的设计思路有很强的参考价值，尤其是模块化拼接、安装孔位标准化、维护便利性这几个维度的设计考量，在小型移动机器人、教育类机械套件的设计中都可以复用，区别于工业级移动机器人的复杂结构设计，面向教育场景的产品需要在保证基础功能可靠的前提下，尽可能降低组装、维护、改装的门槛，让非机械专业的使用者也能快速完成搭建和功能拓展，这也是这类开源机器人套件结构设计的核心逻辑。
