带双凸缘塑料环配套螺纹杆组合结构件

　　在小型自动化装配线的工位治具、桌面级创客机械结构、消费电子内部紧固模组里，经常会遇到金属螺杆直接接触安装面带来的绝缘不足、硬接触刮伤基材、锁紧时应力集中压裂薄塑料件的问题，这款配套在螺纹杆上的塑料环，就是针对这类场景做的适配结构。从实际使用场景来看，它可以直接套在对应直径的螺纹杆光杆段，两个凸缘卡在安装板的通孔两侧，既可以作为垫片分散螺杆锁紧时的端面压力，避免锁紧力过大压坏亚克力、薄PVC、3D打印PLA这类强度不高的安装基材，也能在需要绝缘隔离的安装位置，隔开金属螺杆与导电安装面，避免电路短路、静电导通的问题，在小型教育机器人、桌面级检测治具、开源硬件搭建项目里的使用频率很高。

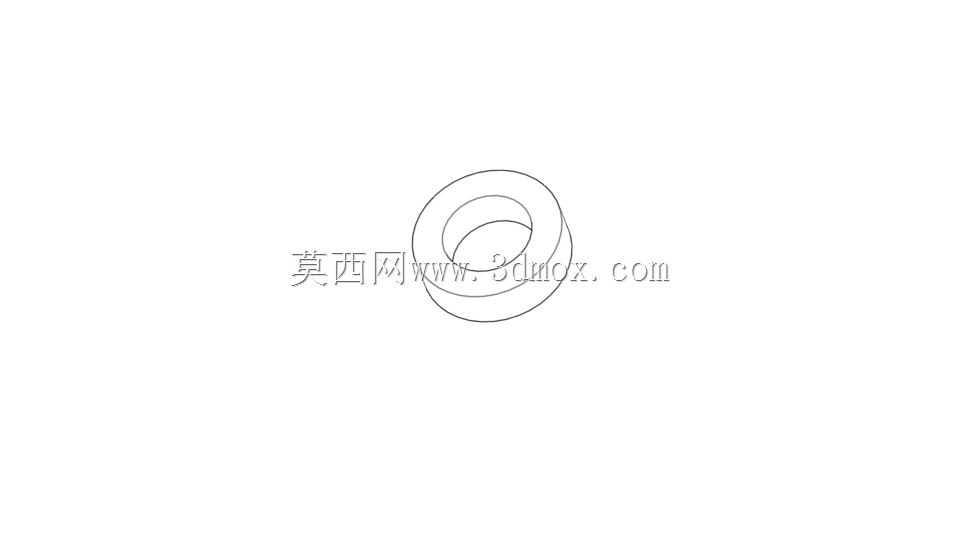

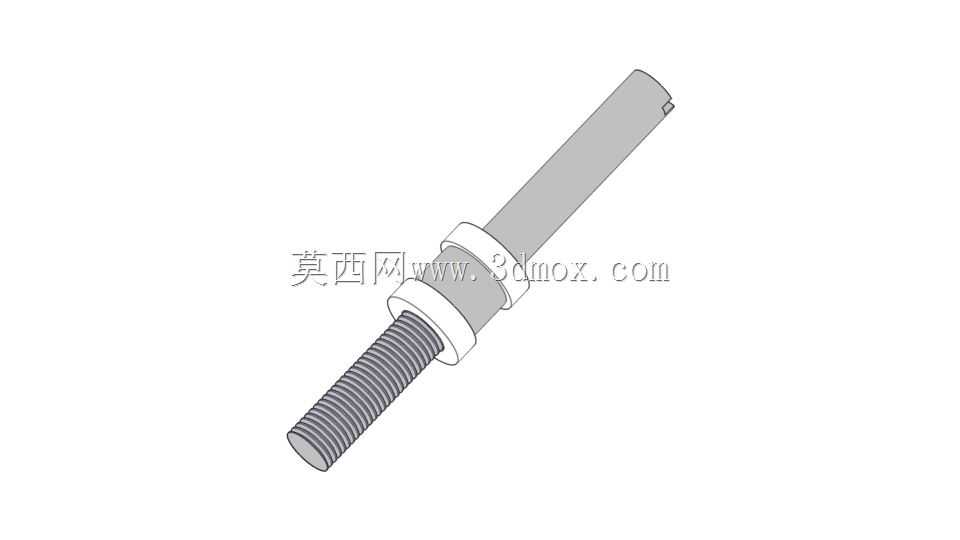

　　从设计思路上看，这款塑料环采用了双凸缘的结构，中间的套筒段长度刚好匹配常规2mm厚度的安装板材，两侧的凸缘外径大于常规4mm螺杆对应的安装通孔直径，套入螺杆后不需要额外加装平垫，就能直接卡在安装孔位上，装配时不会从孔位另一侧滑落，减少装配时的小件拾取、对位的时间成本。塑料环的内孔尺寸和配套螺纹杆的光杆段做了小间隙配合，套入后不会出现松垮晃动的情况，同时也不需要过大的压入力，手工就能快速套装到位，适合小批量装配的场景。配套的螺纹杆一端做了全牙段，用来和螺母、螺纹孔配合实现锁紧，另一端是光杆段，用来穿装塑料环和安装板，光杆段的端部做了小倒角处理，穿入塑料环内孔和安装板通孔时不会刮伤孔壁，也能快速对位，提升装配效率。

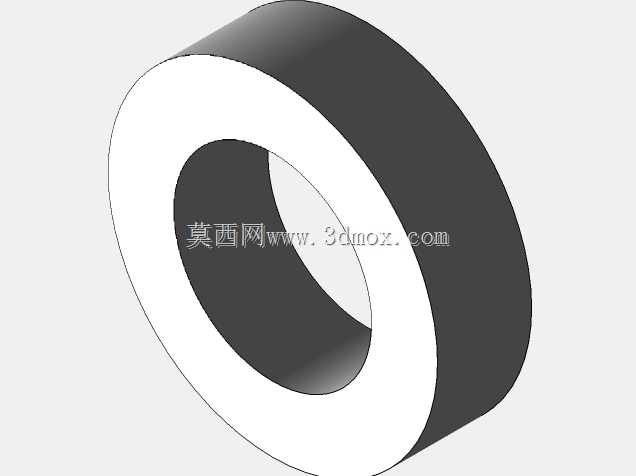

　　从安装边界尺寸来看，塑料环的内孔适配4mm直径的杆体，环体总宽度7mm，两侧凸缘的外径比内孔大3mm左右，对应的安装通孔直径需要控制在4.2-4.5mm之间，既可以保证杆体顺利穿过，也能让塑料环的凸缘完全覆盖孔位边缘，起到均匀分散压力的作用。螺纹杆的总长度可以根据实际安装的叠层厚度调整，螺纹段的长度需要保证锁紧后至少露出2个螺距，确保螺纹啮合强度足够，不会出现滑牙、脱开的问题。在实际选型使用时，需要注意塑料环的材质如果是普通PP或者尼龙材质，长期工作温度不要超过80摄氏度，避免受热软化失去支撑和隔离作用，如果是用在有一定温度的工位，需要更换为PBT或者耐高温尼龙材质的同尺寸环体。

　　在结构建模的时候，这个零件的建模逻辑并不复杂，塑料环部分可以通过旋转凸台一次性生成主体，不需要额外的复杂特征，凸缘和套筒段的过渡位置做了0.2mm的小圆角，避免注塑生产时出现应力开裂，也能去除锐边防止装配时划伤操作人员的手。螺纹杆部分可以通过扫描切除生成螺纹特征，光杆和螺纹段的过渡位置做了退刀结构，方便螺纹加工的时候退刀，也能让塑料环套到光杆段最底部的时候不会被螺纹牙顶刮伤内孔。在装配体里调用这个组合件的时候，可以直接把塑料环和杆体设置为同轴配合，塑料环的端面和杆体的轴肩位置做重合配合，就能快速完成子装配，不需要额外的配合约束，能提升整体装配的建模效率。

　　这类小结构件看起来不起眼，但在实际的设备组装里，往往能解决很多现场的装配问题：比如金属螺杆直接压在PCB板上容易压坏线路，加了这个塑料环之后，凸缘面和PCB接触的压力更均匀，不会出现局部压力过大压断铜箔的问题；又比如在需要经常拆卸的工位，塑料环的自润滑特性可以减少螺杆和安装孔之间的摩擦，多次拆装也不会磨大安装孔的尺寸，维持安装精度。在做轻量化的小型设备设计时，这类塑料隔套垫片还能减少金属件的使用量，降低整体结构的重量，同时不会生锈，在有一定湿度的环境里使用也不会出现锈迹污染安装面的问题。
