电机轴连接用绕线式挠性联轴器结构

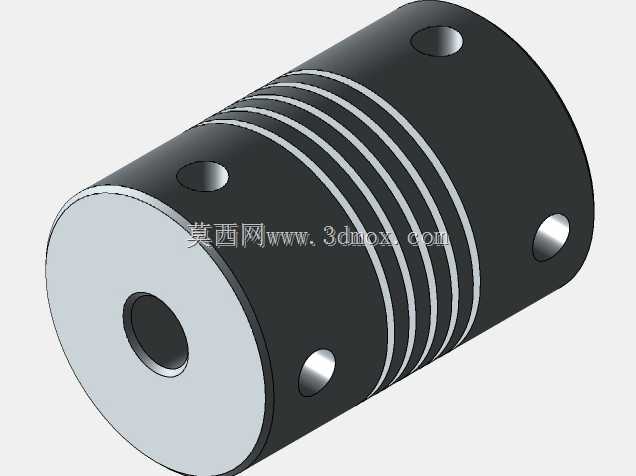

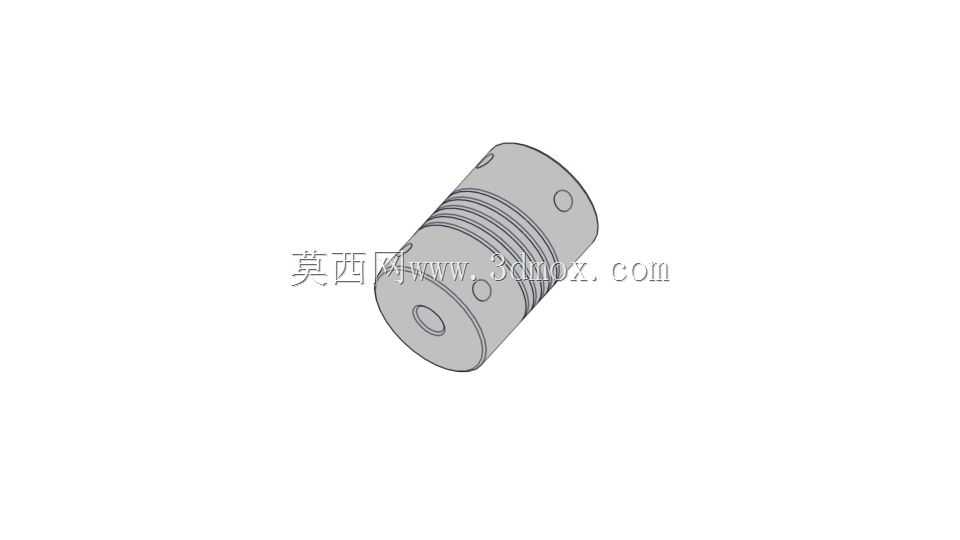

　　在小型自动化传动链路的搭建过程中，轴系对中偏差带来的附加载荷一直是影响传动平稳性与零部件寿命的核心问题，这类绕线式挠性联轴器的应用，正是为了消解不同安装工况下的径向、角向与轴向偏差，避免电机输出轴与从动轴之间因硬连接产生的别劲、轴承额外磨损、运转异响等常见故障。这类联轴器的主体采用一体化金属坯料加工而成，中间段的螺旋绕线槽是核心功能结构，不同于膜片、梅花垫等需要组合装配的挠性联轴器，整体式的绕线结构没有额外的装配间隙，在传递小扭矩的场景下能保证更高的传动精度，不会出现连接背隙，这一点在3D打印机进给轴、小型检测设备传动模组、桌面级机械手关节传动这类对传动回差有严格要求的场景中优势十分明显。从安装边界来看，

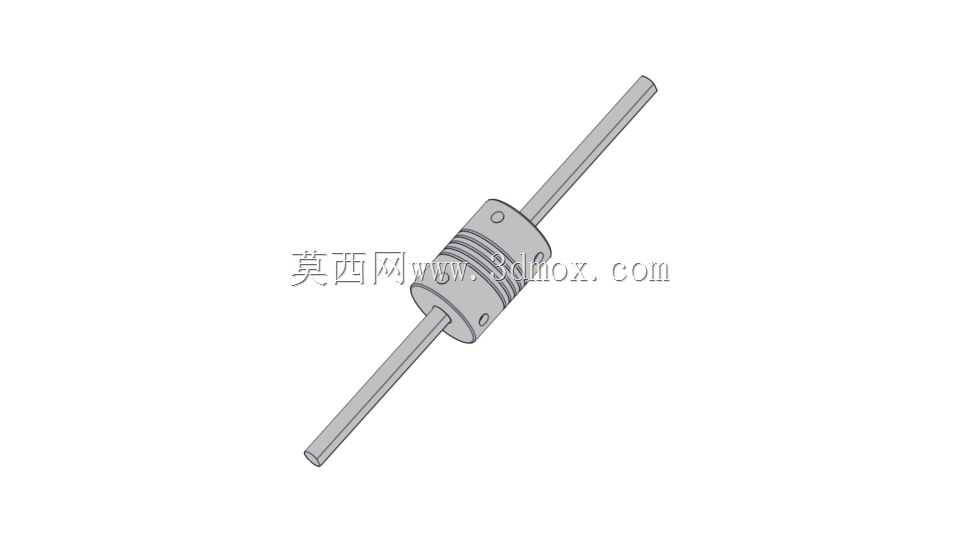

　　这类联轴器两端为对称的轴孔结构，轴孔侧壁预留有紧定螺钉安装位，安装时无需额外的法兰支座或者复杂的锁紧结构，只需要将两端轴孔分别套入电机输出轴与从动负载轴，拧紧紧定螺钉即可完成固定，整体径向尺寸紧凑，不会占用过多的安装空间，尤其适合安装空间局促的小型设备内部布局。设计这类联轴器的结构时，中间螺旋槽的螺距、槽宽、槽数是核心参数，需要匹配额定传递扭矩的需求与允许的偏差补偿量：如果螺旋槽的圈数过多、槽宽过大，虽然补偿偏差的能力会提升，但传递扭矩时的扭转刚度会下降，高速运转时容易出现传动滞后；如果槽数过少、槽宽过窄，扭转刚度虽然足够，但挠性补偿能力会大幅下降，失去挠性连接的意义。实际选型应用中，这类联轴器多用于传递扭矩不大的场景，

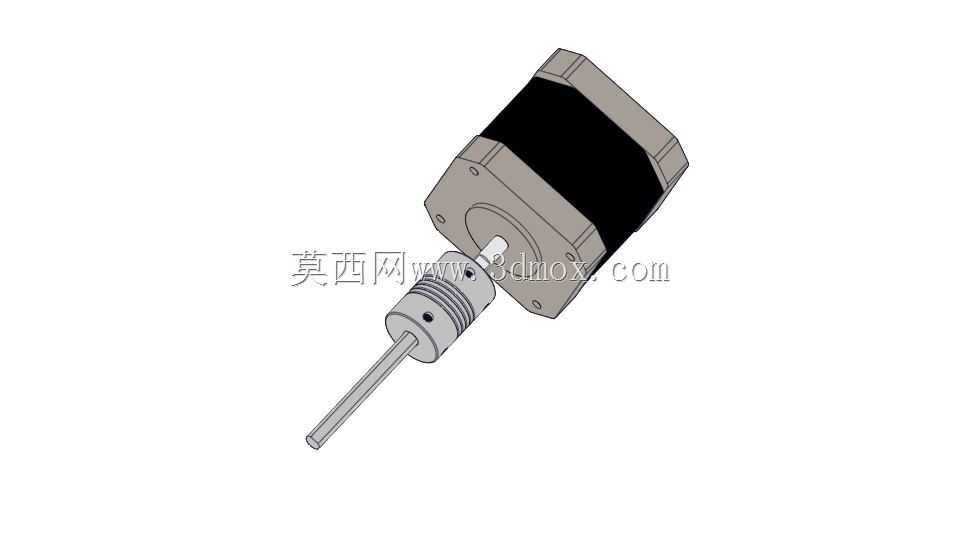

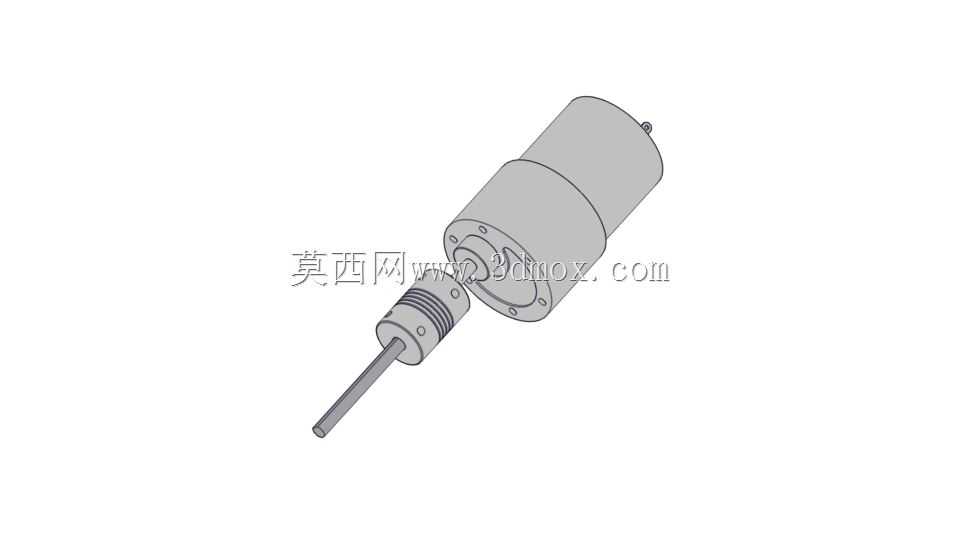

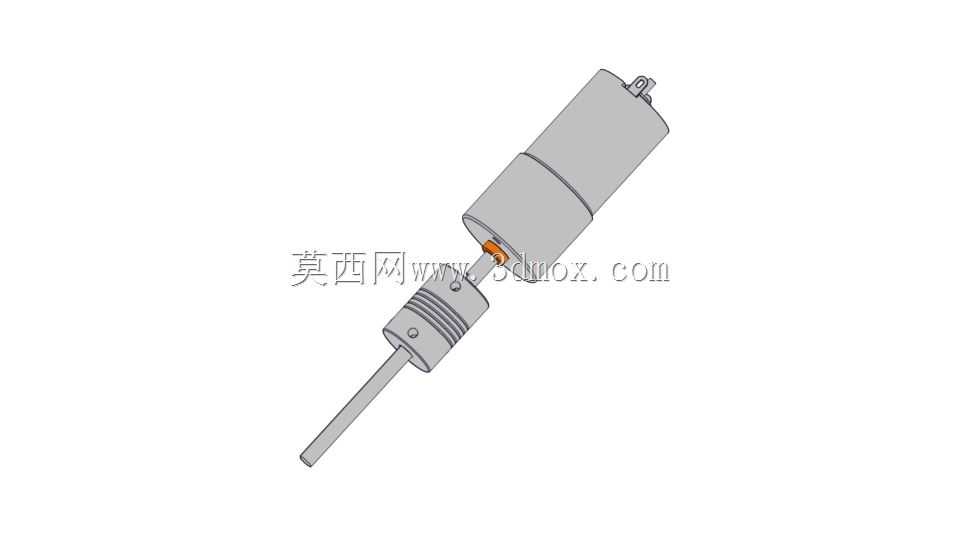

　　比如小型步进电机、伺服电机与丝杆、编码器、小型负载辊轴的连接，能够补偿安装过程中两轴之间0.1-0.5mm范围内的径向偏差，以及1-2度以内的角向偏差，同时还能吸收传动过程中产生的微小振动，降低轴系的共振风险。不同于刚性联轴器要求两轴严格对中的安装要求，这类挠性联轴器能够降低现场安装的对中精度要求，减少装配调试的工时，同时在设备长期运行出现基础沉降、轴承磨损带来的轴系偏移时，依然能够维持稳定的传动状态，避免硬连接状态下轴系偏移直接导致的电机堵转、轴断裂等恶性故障。从结构细节来看，联轴器两端的轴孔与端面保持严格的垂直度要求，紧定螺钉的安装孔位置对称布置，保证锁紧后轴的受力均匀，不会出现轴被顶偏的情况；

　　中间绕线段的外径略小于两端的夹持段外径，既保证了挠性段的形变空间，也避免了挠性段与周边设备结构发生干涉。在三维建模过程中，这类结构的建模重点在于中间螺旋槽的扫掠路径控制，需要保证螺旋槽的截面尺寸沿整个螺旋路径保持一致，避免出现壁厚不均的情况，否则实际加工后会出现各方向挠性补偿能力不一致、应力集中导致断裂的问题；同时两端紧定螺钉孔的位置需要与轴孔保持垂直，螺纹深度要满足紧定螺钉的锁紧长度要求，避免锁紧时出现螺纹滑牙、锁紧力不足导致轴打滑的问题。在实际设备调试过程中，这类联轴器的安装不需要像刚性联轴器那样反复打表找正，只需要将两轴的同轴度调整到大致范围，依靠自身的挠性结构即可抵消剩余偏差，大幅提升了小型设备的装配效率，同时在设备运行过程中，金属材质的绕线结构具备稳定的物理性能，不会像橡胶弹性体那样出现老化、温度变化导致性能衰减的问题，能够在较宽的温度范围内维持稳定的传动性能，适合在工业现场的复杂环境下长期使用。
