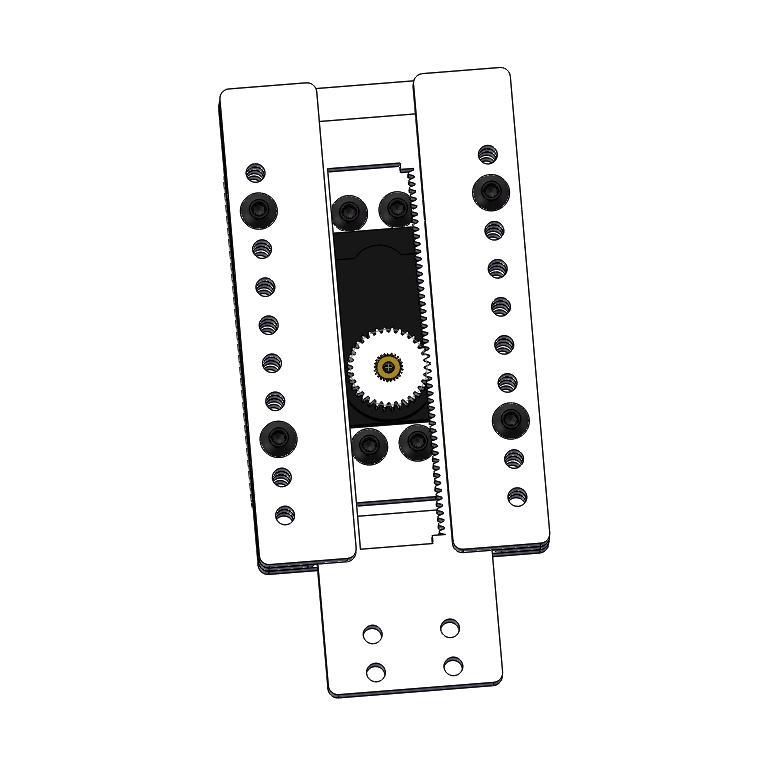

齿轮齿条式伺服直线滑台模组结构

　　这款齿轮齿条传动的直线运动模组，在小型自动化工作站、教学实验平台、轻型物料移栽场景中适配性极强，不同于常规同步带滑台的长距低刚性短板，也区别于滚珠丝杠滑台的行程限制，该结构依托齿轮齿条的啮合传动特性，可在兼顾传动精度的同时，根据实际需求拓展行程长度，不会因行程增加出现传动部件下垂、刚性骤降的问题。从结构设计逻辑来看，模组采用双侧平行导轨作为运动承载基准，两根对称布置的长条安装板作为固定基座，基座上预钻多组等距排布的安装孔位，可直接适配不同规格的台面支架、末端执行件安装需求，无需额外加工转接板，降低现场安装的配做工作量。中间运动滑台部分集成了驱动齿轮与导向轮组，驱动齿轮与固定在基座内侧的齿条精准啮合，两侧的导向轴承紧贴导轨内壁滚动，

　　既承担滑台运动过程中的径向载荷，也抵消齿轮齿条啮合时产生的侧向分力，避免运动过程中出现卡滞、侧偏问题。滑台底部预留了四组对称的安装孔位，可直接搭载气动夹爪、小型吸盘架、视觉检测相机等末端执行元件，适配不同的作业工序需求。在安装边界层面，该模组的固定基座采用等厚铝合金板材加工，整体宽度控制在紧凑型安装空间可容纳的范围内，双侧安装孔的孔距遵循通用工业铝型材的安装间距标准，可直接固定在欧标20系列、30系列铝型材搭建的机架上，无需定制专用安装底座。滑台的运动行程可通过调整齿条的拼接长度灵活调整，单段标准齿条的拼接处设计有定位止口，拼接后齿距累计误差可控制在小型自动化设备的允许范围内，满足教学演示、轻型搬运、点位移动等场景的精度要求。

　　设计过程中特意将驱动齿轮的安装位设置在滑台中心位置，让传动受力点与滑台承载中心重合，避免偏载导致的导轨磨损不均问题，齿轮两侧布置的压轮可调整与齿条的啮合间隙，既可以消除反向传动间隙提升重复定位精度，也能在长期使用出现磨损后，通过调整压轮位置补偿间隙，延长模组的整体使用寿命。不同于集成式的封闭滑台，这款开式结构的模组所有传动部件都外露，日常维护时可直接清理齿条、导轨表面的碎屑灰尘，加注润滑脂也无需拆解外壳，在教学实验场景中，还可以直接展示齿轮齿条啮合传动的工作原理，方便学习者直观理解直线传动的结构逻辑。在实际工况适配中，该模组可搭配小型伺服电机或步进电机作为动力源，电机通过直连或同步带轮减速的方式驱动中心齿轮转动，

　　即可带动滑台沿导轨做往复直线运动，运行速度可通过调整电机转速与齿轮参数灵活匹配，最高运行速度可满足轻型物料快速移栽的节拍要求，同时齿轮齿条传动的传动效率较高，不会出现同步带打滑丢步的问题，点位移动的重复精度可稳定控制在小范围内，满足分拣、上下料、轨迹扫描等工序的使用需求。基座两端预留了限位开关的安装位，可直接加装光电限位或机械限位块，防止滑台超程运行造成结构碰撞，滑台侧面也可加装拖链安装支架，方便布设电机线、传感器线，避免运动过程中线缆拉扯损坏。整体结构没有采用复杂的定制加工件，大部分零件都可采用常规板材切割、标准齿轮齿条、标准轴承组装而成，加工成本远低于同规格的商用封闭滑台，在非标自动化设备的快速搭建、学生创新竞赛的原型机制作、小型桌面工作站的改造场景中，都能快速适配组装，缩短设备的开发制作周期。
