履带式巡检拍摄移动机器人结构

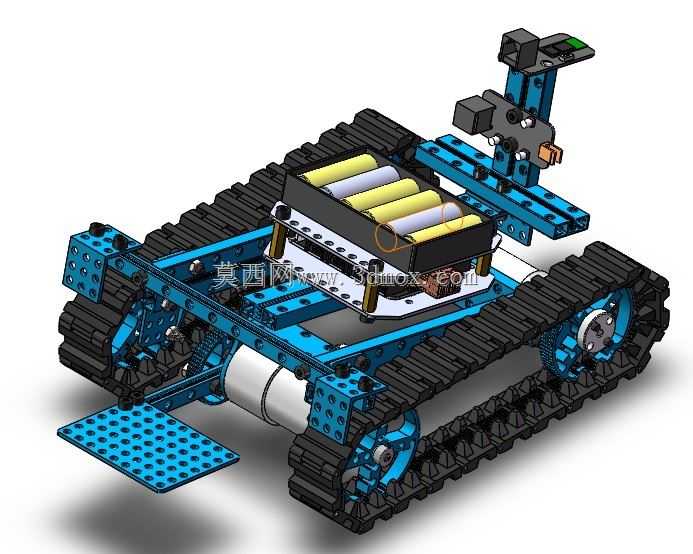

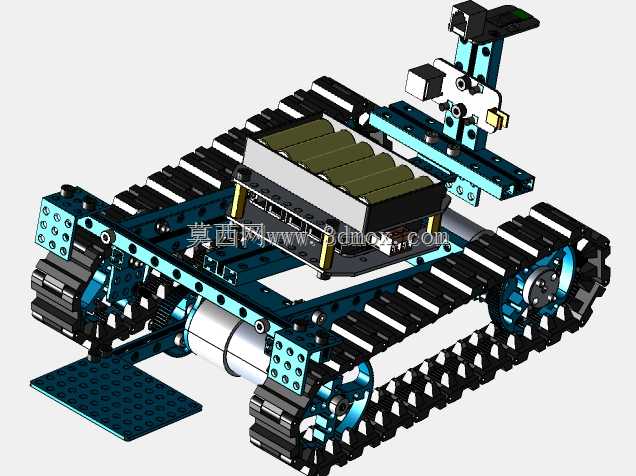

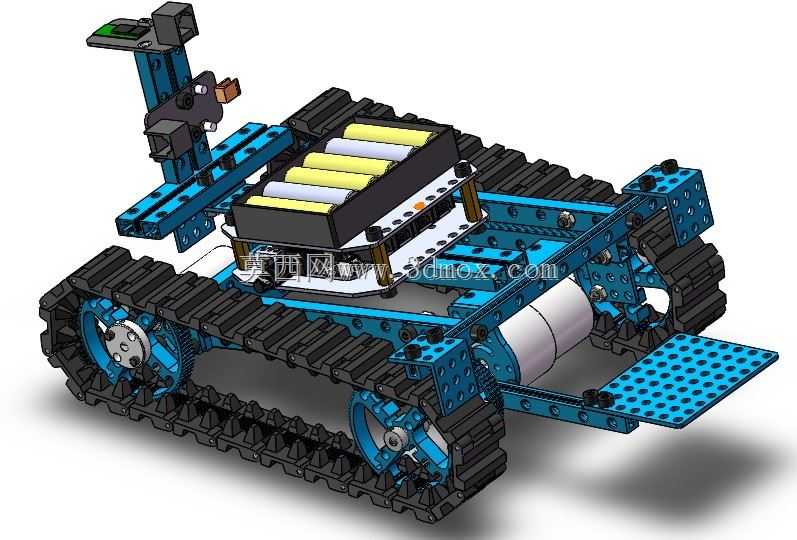

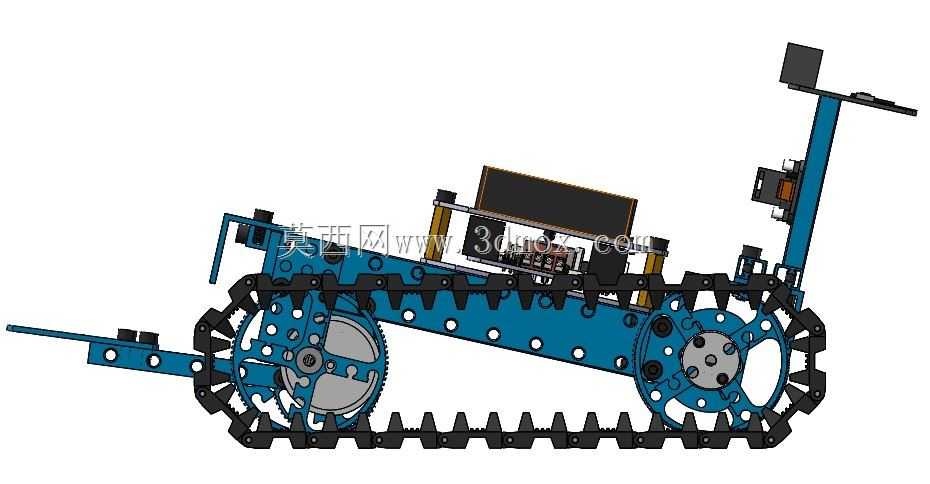

　　这款履带式移动拍摄载具的结构设计，核心围绕非结构化地形的通行需求展开，区别于常规轮式巡检设备，履带行走机构的接地比压被控制在较低区间，能够在碎石路面、轻度泥泞场地、室内外台阶过渡区域保持稳定行走姿态，不会出现轮式设备常见的打滑、卡滞问题。从结构布局来看，底盘采用两侧对称的履带驱动模组，驱动轮布置在底盘后侧，导向轮位于前侧，上下支重轮沿履带内侧均匀排布，保证履带张紧度均匀，行走过程中不会出现脱轨风险，履带节距选用小尺寸模块化履带块，拼接式结构便于后期维护更换，单块履带块磨损后无需更换整段履带，降低现场运维的配件成本。

　　底盘中部的承载区域采用镂空铝型材搭建框架，型材选用标准2020工业铝型材，槽口统一为欧标规格，所有连接位置采用内置角码与T型螺栓锁紧，无需焊接工艺，装配过程中可根据搭载设备的尺寸灵活调整安装孔位，框架内部预留的电池仓空间，可容纳多节标准18650电池组，电池仓周边设计有绝缘挡边，避免行走过程中电池晃动与金属框架直接接触造成短路风险，电池仓上方预留了电源管理模块、驱动控制板的安装位，接线槽沿铝型材槽口内嵌布置，所有线束不会外露在框架外侧，避免行走过程中被外部障碍物剐蹭扯断。

　　底盘前部延伸出的多孔安装踏板，采用带密集安装孔的铝板加工而成，孔位间距统一为10mm标准网格，可根据任务需求加装机械爪、避障传感器、补光模组等拓展配件，无需额外打孔加工，直接用螺栓即可完成拓展部件的固定。上部搭载的双自由度云台结构，水平方向可实现360度连续旋转，俯仰方向调整角度覆盖-30度到90度区间，云台安装面预留了通用相机固定孔位，可适配普通运动相机、小型红外热成像仪、可见光检测摄像头等不同拍摄设备，云台的走线通过中空的旋转轴内部引出，旋转过程中不会出现线束缠绕问题。

　　从安装边界尺寸来看，整机宽度控制在300mm以内，长度不超过400mm，整机高度在搭载云台收起状态下不超过250mm，能够顺利通过常规室内门、狭窄设备间隙，适合在工厂设备巡检、管道外部检测、户外地形勘探、教学实验演示等场景使用。行走驱动部分选用直流减速电机搭配履带驱动轮，电机输出扭矩经过减速箱放大后，可驱动整机搭载2kg以内的任务载荷完成15度坡度的爬坡动作，底盘离地间隙设计为30mm，能够越过高度不超过20mm的地面凸起障碍，不会出现底盘托底卡滞的问题。

　　结构设计过程中充分考虑了模块化拆装需求，整个底盘可拆解为履带行走模组、中部承载框架、上部云台、前部拓展踏板四个独立模块，每个模块之间采用螺栓连接，无需专用工具即可完成拆解，便于运输携带以及不同任务模块的快速更换。所有结构件的边角位置都做了倒角处理，没有尖锐的外露棱角，避免装配以及现场使用过程中划伤操作人员。云台与底盘框架的连接位置设计有减震胶垫，能够过滤行走过程中履带产生的高频振动，保证上部拍摄设备获取的画面稳定，不会因为振动出现画面模糊、抖动的问题。电池仓的快拆结构设计，可在无需拆解整体框架的前提下完成电池组的更换，满足长时间连续作业的续航需求，更换单组电池的时间不超过30秒，适配户外作业无固定充电场景的使用需求。
