28BYJ-48步进电机驱动直线运动模组结构

　　这套基于28BYJ-48步进电机搭建的直线运动结构，在小型自动化执行场景里的适配性非常突出，常见于桌面级小型实验装置、创客类小型执行机构、教学演示教具、小型物料推送工位这类对安装空间要求严苛、负载不大但需要精准步进位移的场景。很多刚接触小型传动结构的工程师容易忽略这类减速步进电机的扭矩特性，28BYJ-48本身自带减速齿轮组，输出转速低但扭矩足以驱动轻载直线动作，设计这套结构的时候首先要匹配电机的输出轴连接形式，避免出现传动间隙过大导致的丢步问题。

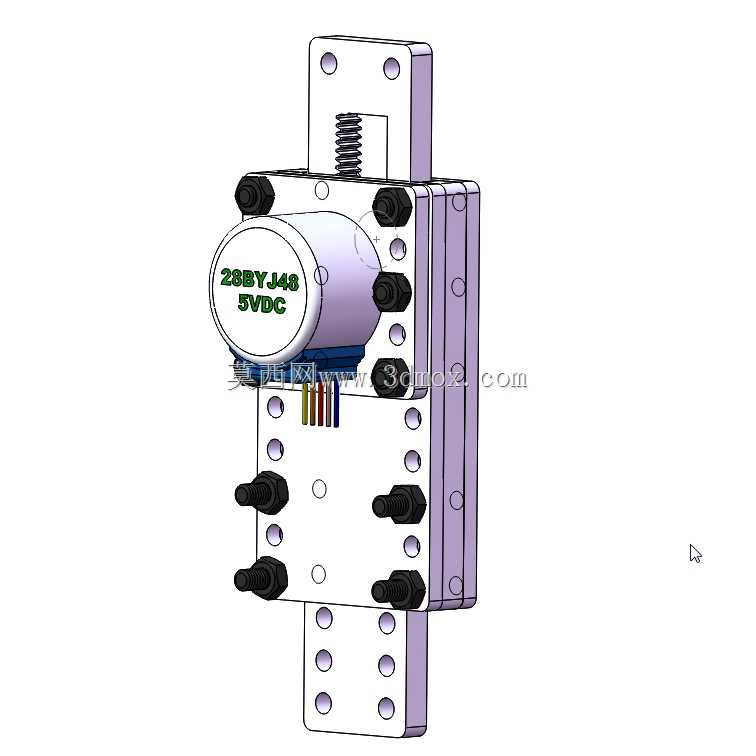

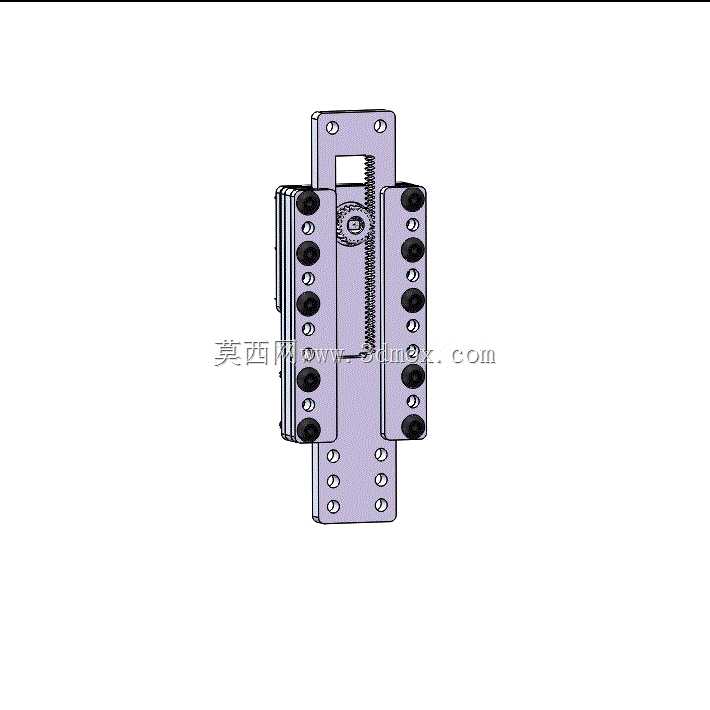

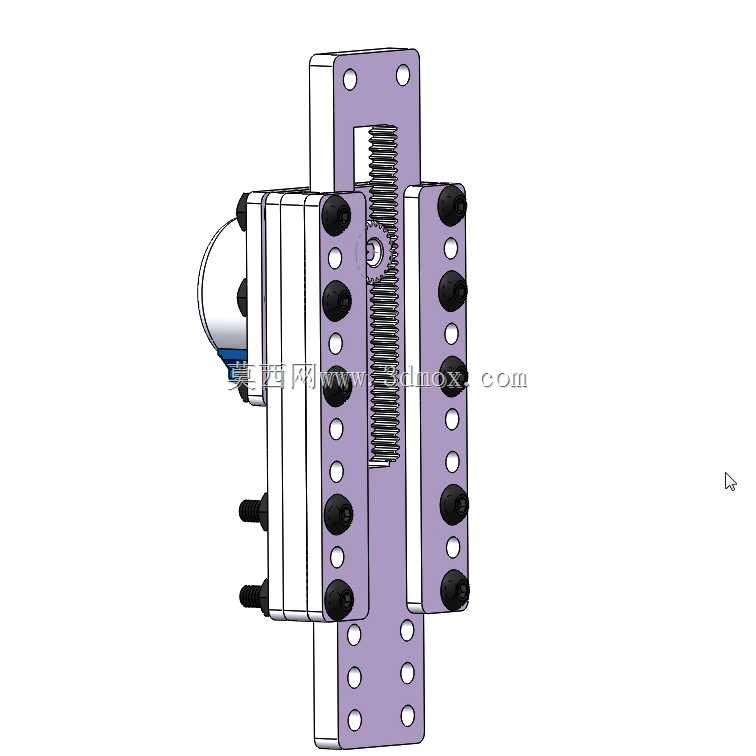

　　从实际功能来看，这套结构可以将步进电机的旋转运动，通过内置的传动转换结构转化为滑台的直线往复位移，顶部设置的弹簧结构可以提供滑台复位的预紧力，消除传动副之间的回程间隙，在小行程点位定位的场景下，能有效提升重复定位的一致性。整个滑台的安装板采用层叠式装配设计，所有的固定孔位都做了等间距排布，既可以通过侧边的安装孔将整个模组固定在设备机架上，也可以通过滑台台面上的预留孔位加装执行末端，比如小型吸盘、夹爪、标记笔这类轻载执行件，适配不同的工位动作需求。

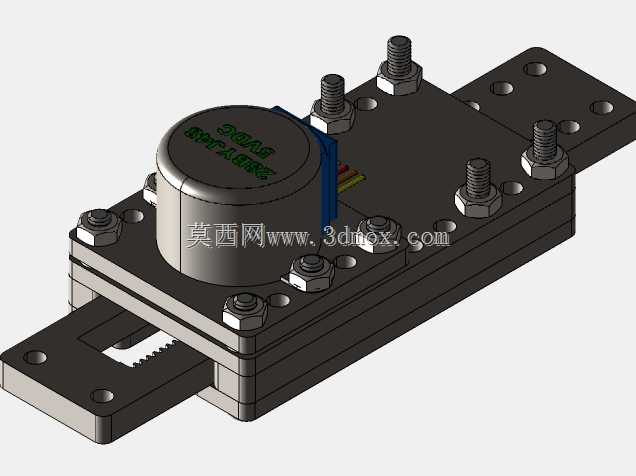

　　设计思路上没有采用复杂的滚珠丝杠或者同步带结构，而是针对28BYJ-48的小尺寸特性做了紧凑化布局，电机直接贴合安装在传动座侧面，最大限度压缩了整体的横向占用空间，整个模组的安装边界控制在极小的尺寸范围内，不需要额外预留电机的安装避让空间，对于内部空间局促的小型设备来说，这种布局能大幅降低整体结构的设计难度。装配层面所有的紧固件都采用标准内六角螺丝，零部件拆分逻辑清晰，没有复杂的异形曲面结构，不管是3D打印打样验证还是机加工量产，都能快速实现零部件的加工制作，装配过程不需要专用工装，按照孔位对位锁紧即可完成组装，后期维护的时候只需要拆开侧边的封板就能检查内部传动副的磨损情况，更换易损件的操作门槛很低。

　　实际选型使用的时候需要注意，这套结构的负载能力受限于28BYJ-48电机本身的输出扭矩，更适合水平安装的轻载推送场景，如果要垂直安装使用需要额外平衡负载重量，避免滑台在断电状态下出现下滑位移。安装边界上，模组背部的长条形安装板预留了多组固定孔，可以适配不同孔距的安装基面，不需要额外做转接板就能直接固定在标准铝型材机架或者亚克力安装板上，滑台的行程范围通过内部的机械限位做了约束，避免超行程导致的传动结构损坏，同时顶部的预紧弹簧可以在滑台运行到行程端点的时候提供一定的缓冲，减少硬碰撞带来的结构冲击。

　　很多教学场景下用这套结构做步进电机控制演示也非常合适，整个传动过程直观可见，学生可以清晰观察到旋转运动转直线运动的整个过程，也能通过调整电机的驱动脉冲参数，直观感受到步进距、转速和直线位移速度、位移量之间的对应关系，相比封闭的成品滑台，这种外露式的结构更适合做原理演示和结构教学。在小型文创设备、自动盖章装置、小型画笔绘图机构、样品分拣小工位这类场景里，这套结构的成本优势也很明显，不需要采购昂贵的精密直线模组，用常规的加工方式就能制作出满足使用精度要求的执行机构，大幅降低小型设备的整体制作成本。结构设计上所有的传动部件都做了藏纳设计，运动过程中不会有外露的传动件夹碰外部线路或者物料，运行安全性比外露的齿轮、曲柄结构更好，长时间运行的时候也不容易因为杂物落入传动副导致卡滞故障。
